特長
- ±5Vで帯域幅400MHz（AV = 1）
- ±5Vで帯域幅350MHz（AV = 2、-1）
- 0.1dBの利得平坦： 100MHz（AV = 1、2、-1）
- 高スルーレート： 800V/μs
- 広い電源範囲： ±2V （4V）～±6V （12V）
- 出力電流： 80mA
- 低消費電流：4.6mA/アンプ

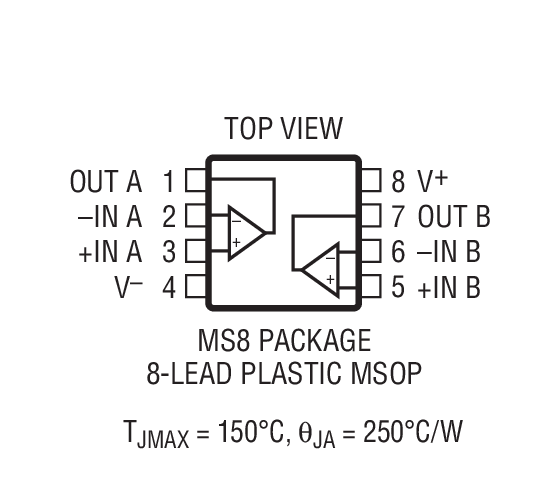

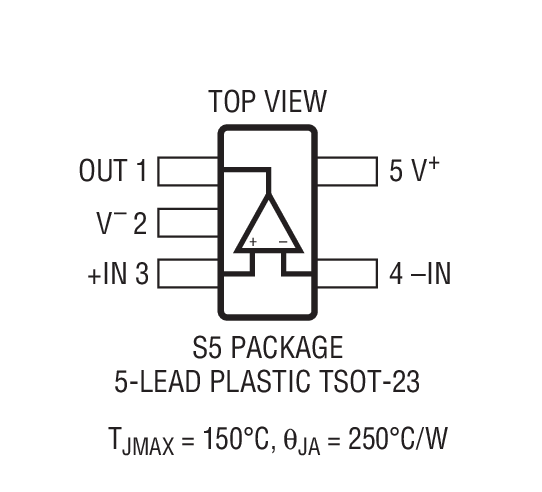

- LT1395：SO-8、SOT23-5およびSOT23-6パッケージ LT1396：SO-8、MSOPおよびDFNパッケージ

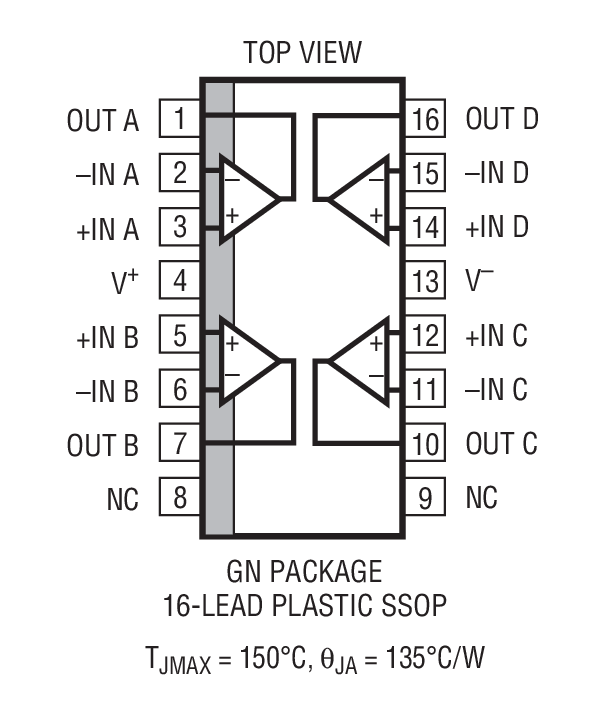

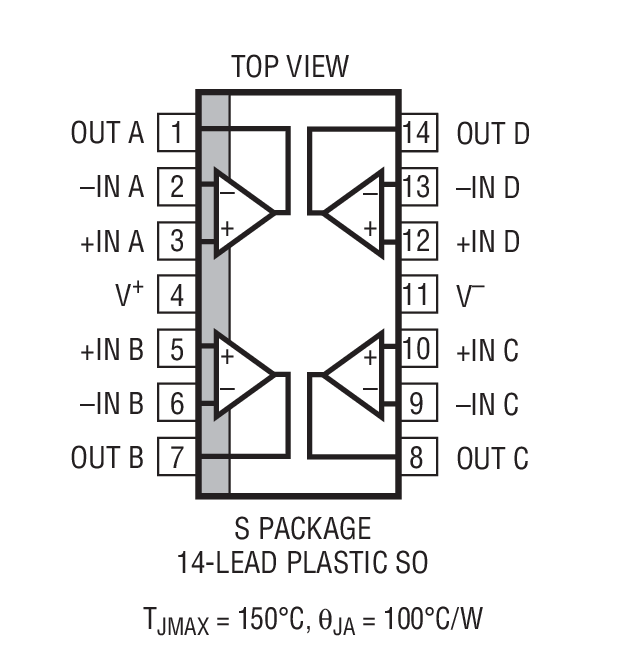

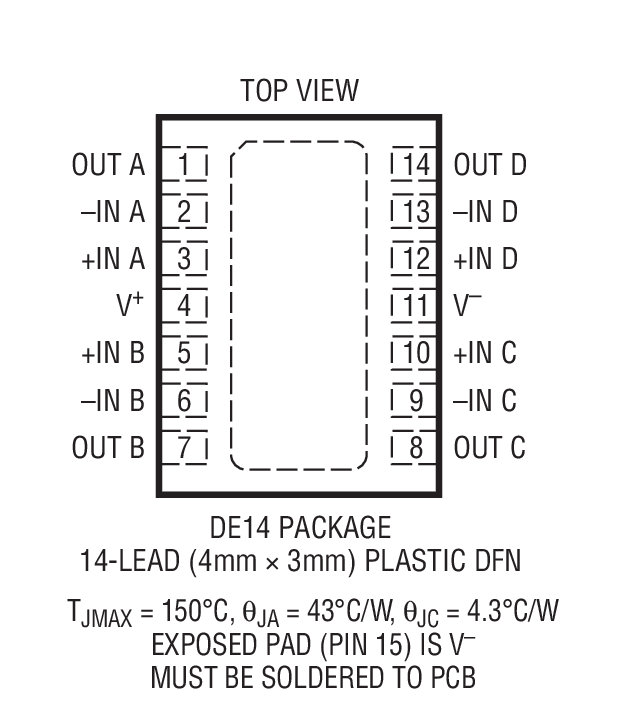

LT1397：SO-14およびSSOP-16パッケージ
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT1395/LT1396/LT1397は、800V/μsのスルーレートと最大80mAの出力電流をドライブする能力を備えたシングル/デュアル/クワッドの400MHz電流帰還アンプです。
LT1395/LT1396/LT1397は単一4V～±6Vのあらゆる電源で動作し、±5V時の消費電流はアンプ1個当たり4.6mAです。また、LT1395CS6にはシャットダウン・ピンが追加されています。ディスエーブル時、LT1395CS6の消費電流は実質ゼロで、出力はハイ・インピーダンスになります。LT1395CS6はわずか30nsでターンオンし、40nsでターンオフするので、スペクトラル拡散や携帯機器のアプリケーションに最適です。

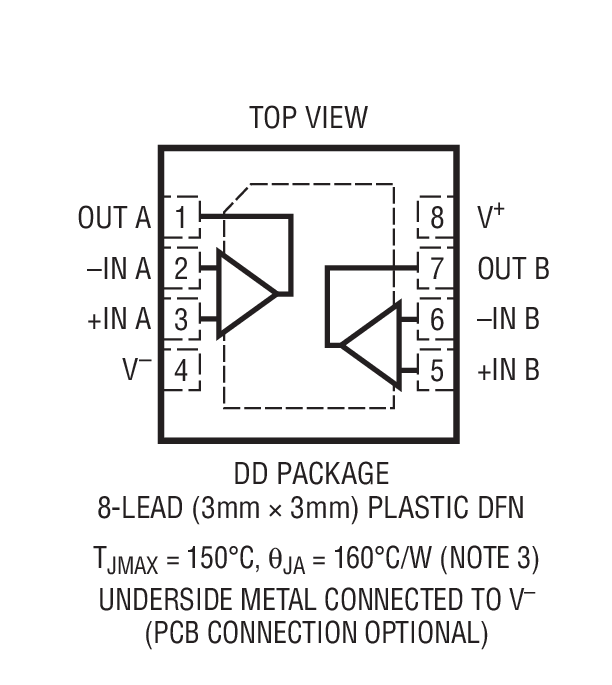

LT1395はSOT-23パッケージで供給されるので、スペースの限られたアプリケーションに適しています。LT1396は3mm×3mm×0.8mmのデュアル・ファイン・ピッチ・リードレス・パッケージ（DFN）で供給されます。
LT1395/LT1396/LT1397は、リニアテクノロジー独自のコンプリメンタリ・バイポーラ・プロセスを使用して製造されています。標準シングル/デュアル/クワッドのピン配置で、電源電圧±5Vでの使用に最適化されています。

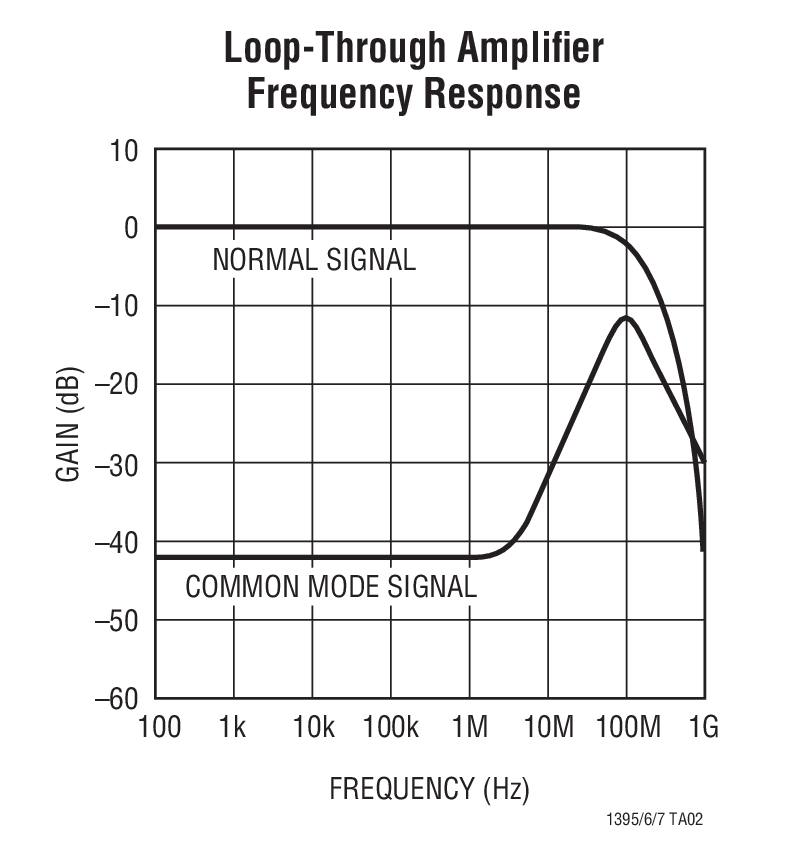

アプリケーション
- ケーブル・ドライバ
- ビデオ・アンプ
- マルチプレクス・アンプ
- 高速携帯機器
- IFアンプ
