LT1342
製造中5V RS232トランシーバ、3Vロジック・インタフェース付き
- 製品モデル
- 5
- 1Ku当たりの価格
- 最低価格：$5.53
Viewing:
製品の詳細
- 静電耐量： ±10kV以上
- 3Vロジック・インタフェース
- 小容量外部コンデンサを使用： 0.1μF、0.2μF
- シャットダウン時の消費電流： 1μA
- 低消費電力ドライバ・ディスエーブル動作モード
- LT1137Aとピン・コンパチブル

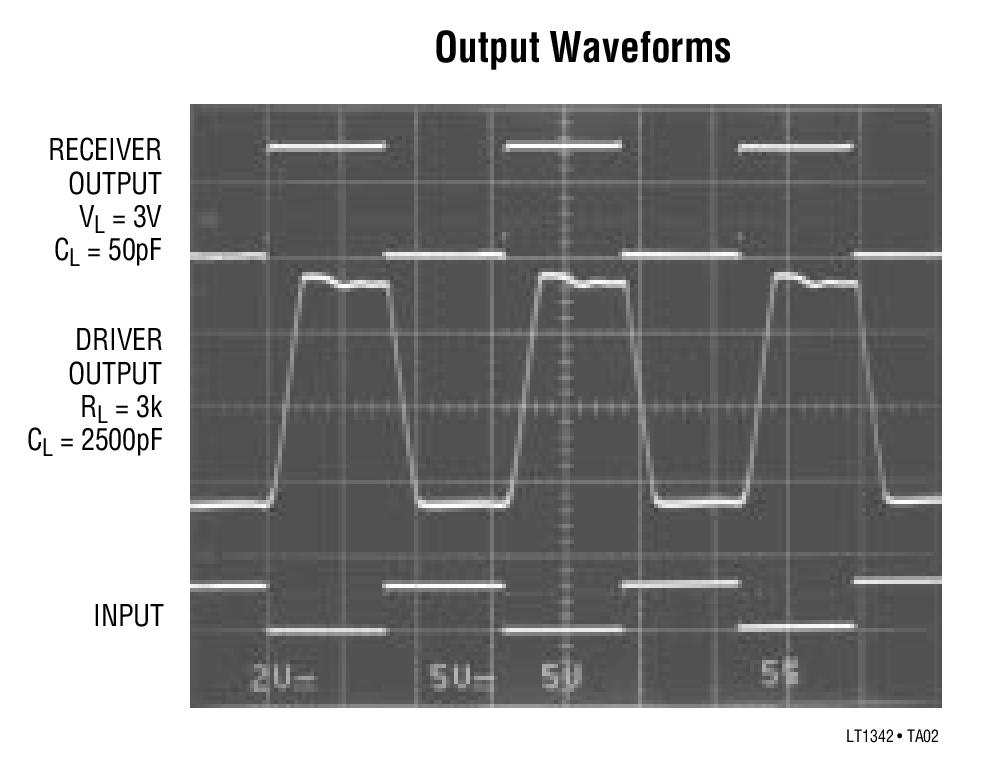

- 120kボーで動作: RL= 3k、CL= 2500pF
- 250kボーで動作: RL= 3k、CL= 1000pF
- CMOS相当の低消費電力： 60mW
- 5V電源および3Vロジック電源動作
- 基板設計し易いピン配置(フロースルー構造)
- ストレスに強いバイポーラ設計
- オフ時、パワーダウン時に出力がハイ・インピーダンスになる
- 絶対にラッチアップが起こらない

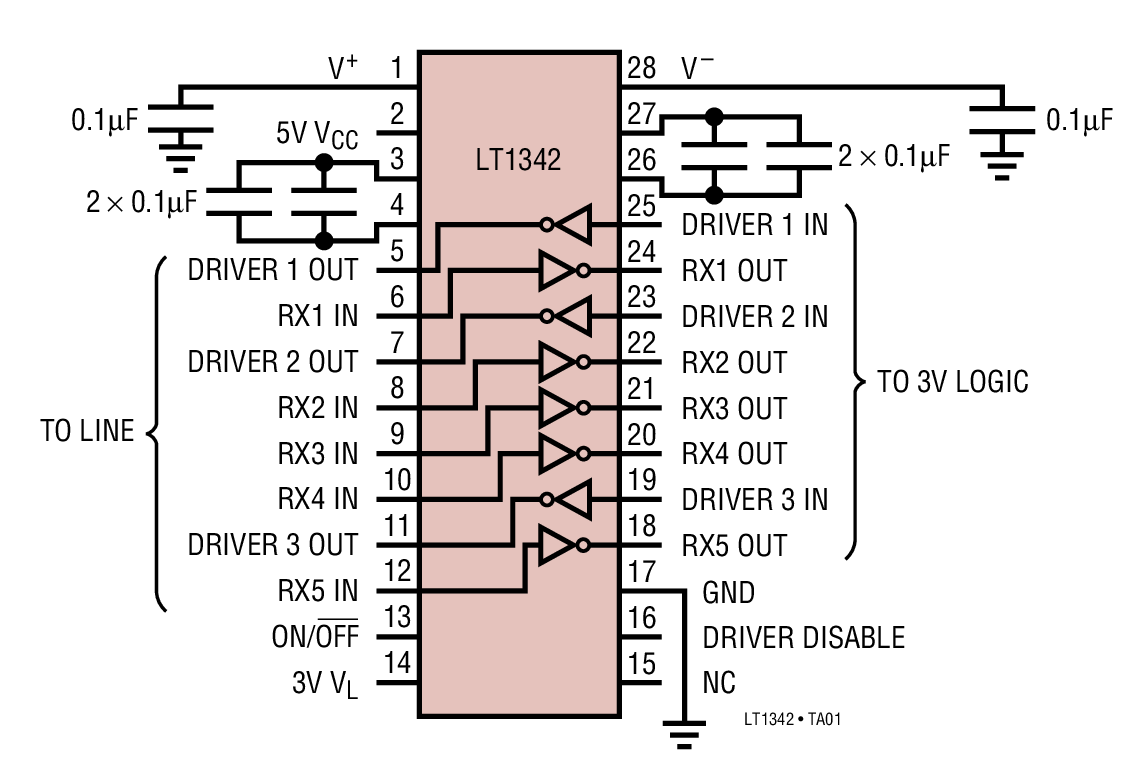

LT1342は高性能・低消費電力の3ドライバ/5レシーバRS232トランシーバです。LT1342は5V電源および3Vロジック電源で動作します。レシーバ出力は3Vロジック回路に直接インタフェースできます。チップ上には、電源電流をほぼゼロに低減するためのシャットダウン・ピンが組み込まれています。シャットダウン時には、すべてのレシーバおよびドライバがハイ・インピーダンス状態になります。
ドライバ・ディスエーブル機能により動作モードをさらに細かく制御することができます。ドライバ・ディスエーブルが“H”になると、チャージポンプとドライバがターンオフします。ドライバ・ディスエーブル時も、レシーバは継続して動作します。
LT1342にはチップ上に新しいESD構造を採用しているため、±10kVの静電気に耐えることができ、RS232ライン・ピンにコストがかかる保護対策は必要ありません。
LT1342はすべてのEIA RS232規格に完全に準拠しているため、重い容量性負荷をドライブしても120kボー以上の速度で動作します。
アプリケーション
- ノートブック・コンピュータ
- パームトップ・コンピュータ
ドキュメント
データシート 1
信頼性データ 1
デザイン・ノート 1
ビデオ 2
製品セレクタ・カード 2

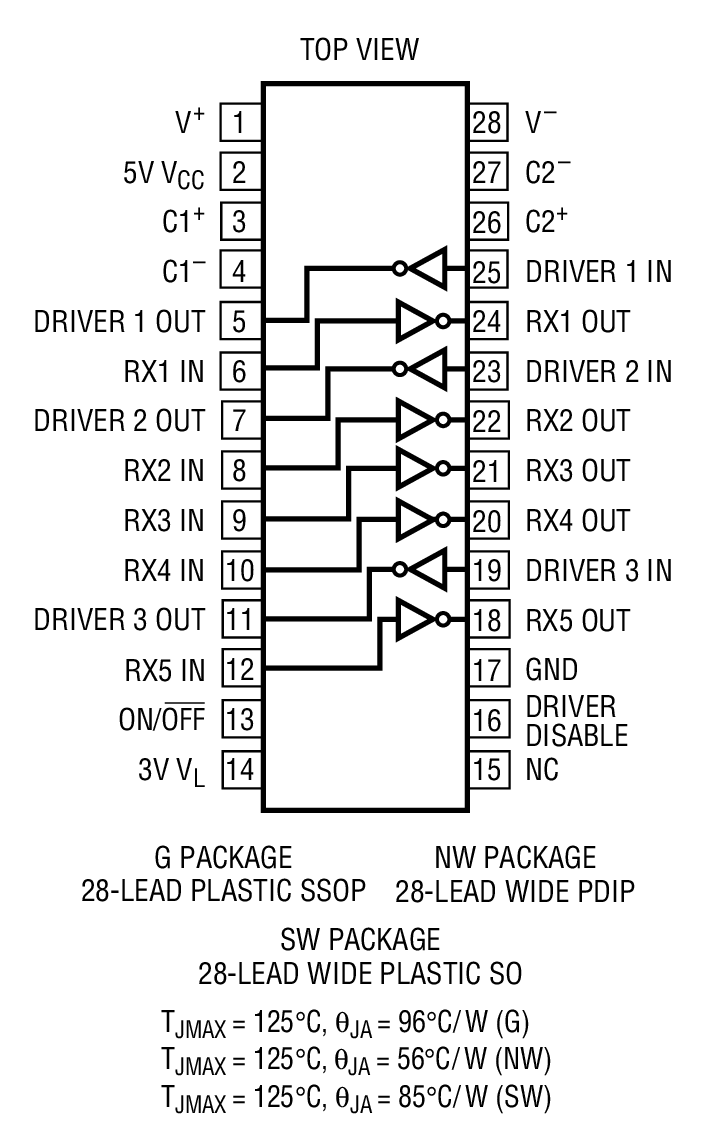

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT1342CG#PBF | 28-Lead SSOP | ||
| LT1342CG#TRPBF | 28-Lead SSOP | ||
| LT1342CNW#PBF | 28-Lead PDIP (Wide 0.6 Inch) | ||
| LT1342CSW#PBF | 28-Lead SOIC (Wide 0.3 Inch) | ||
| LT1342CSW#TRPBF | 28-Lead SOIC (Wide 0.3 Inch) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
8 6, 2022 - 22_0171 Laser Top Mark Conversion for SSOP Packages Assembled in PNG |
||
| LT1342CG#PBF | 製造中 | |
| LT1342CG#TRPBF | 製造中 | |
|
3 7, 2019 - 19_0046 Assembly Transfer of 18,20,24,28 Lead PDIP to Cirtek |
||
| LT1342CNW#PBF | 製造中 | |
|
8 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL |
||
| LT1342CSW#PBF | 製造中 | |
| LT1342CSW#TRPBF | 製造中 | |
