  5. LT1247


製品概要

機能と利点

  • 1MHzの電流モード動作
  • 電流センスディレイ 30ns
  • 低いスタートアップ電流 < 250μa
  • 電流センスは立上りをブランキング
  • UC1842シリーズとピン・コンパチブル
  • ヒステリシスをもった低電圧ロックアウト
  • クロス・コンダクション電流が生じない
  • 精度バンドギャップ・リファレンス内蔵
  • 1Aのトーテムポール出力
  • 発振周波数とシンク電流はトリミング済み
  • 低電圧ロックアウト時に出力段とリファレンス出力がアクティブにプルダウン
  • 高レベルの出力クランプ 18V

製品概要

LTLT1246/LT1247は8ピンの周波数固定型電流モードPWMコントローラです。これらの製品は標準的なUC1842タイプのPWMコントローラの上位ピン・コンパチブル製品として開発されたものです。LT1246/LT1247はオフラインおよびDC/DCコンバータのような応用に最適で、温度補償されたリファレンス、高利得の誤差アンプ、電流センス・コンパレータ、およびパワーMOSFETのドライブに適したトーテムポール出力段などの回路を内蔵しています。スタートアップ電流は250μA以下と大幅に低減され、出力段におけるクロスコンダクション電流スパイクも発生することがなく、実際上1MHzの電流モード動作が可能となります。さらにいくつかの新しい機能が追加されています。電流センス・コンパレータに立上りエッジ・ブランキング機能を付加したため、通常必要なフィルタが最小限ですむか不要になります。フィルタをなくすことにより、電流センス・ルーブは最小のディレイで動作可能になりました。また、発振回路には周波数とシンク電流にトリミングを施したため、これに関連するパラメータは高精度な仕様で規定されています。出力段はON状態で最大出力電圧18Vでクランプし、出力およびリファレンス出力は低電圧ロックアウトの間はアクティブにプルダウンされます。


アプリケーション

  • オフライン・コンバータ
  • DC/DCコンバータ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

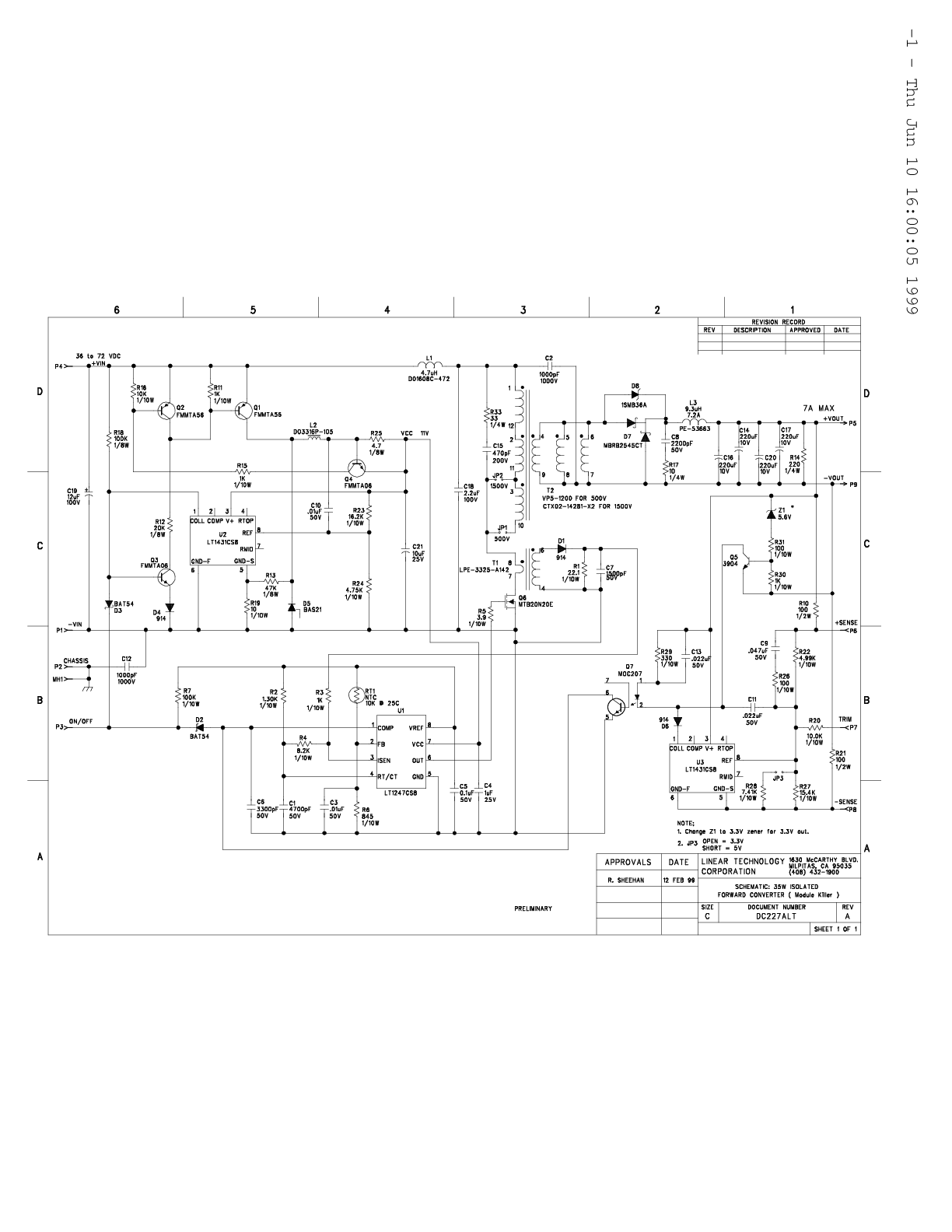

評価キット (3)

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LT1247

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LT1247CN8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead PDIP (Narrow 0.3 Inch)
LT1247CS8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
LT1247CS8#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
ウェハ・ファブリケーション・データ R293 Reliability Data
