製品概要
機能と利点
- 広い入力電圧範囲： 3V～30V
- 低静止時電流
- 高スイッチング周波数： 200kHz
- CCFLスイッチ：1.25A、LCDスイッチ：625mA
- 接地ランプまたはフローティング・ランプ構成
- オープン・ランプ保護
- 正または負コントラスト機能
製品概要

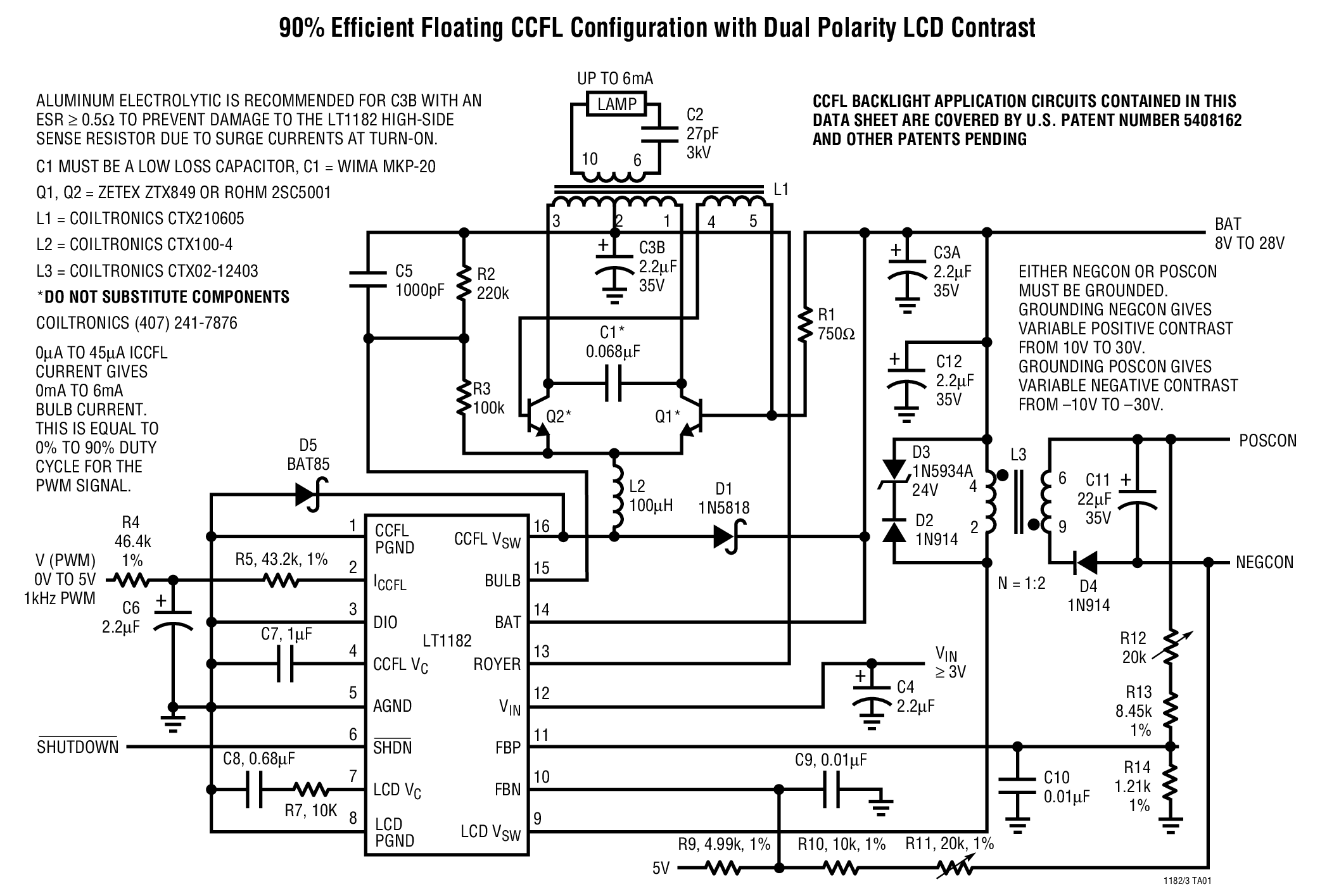

LT1182/LT1183は、冷陰極蛍光管（CCFL）および液晶ディスプレイ（LCD）のコントラスト制御機能を備えたデュアル電流モード・スイッチング・レギュレータです。LT1184/LT1184FはCCFL機能だけを備えています。これらのICには、高電流、高効率スイッチ、発振器、リファレンス、出力ドライブ・ロジック、制御ブロック、および保護回路が内蔵されています。LT1182では、正または負電圧のLCDコントラスト動作が可能です。また、LT1183では、ユニポーラ・コントラスト動作が可能で、内部リファレンスがピンに引き出されています。LT1182/LT1183は、接地ランプまたはフローティング・ランプ構成をサポートしています。LT1184Fは接地ランプまたはフローティング・ランプ構成をサポートしています。LT1184接地ランプ構成のみのサポートです。
アプリケーション
- ノートブックおよびパームトップ・コンピュータ
- 携帯用計測器
- 車載用表示装置
- ハンディ・ターミナル
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R346 Reliability Data3/26/2018PDF20 K
-
AN65 - A Fourth Generation of LCD Backlight Technology2/5/2013PDF5M
-
LT1182 - CCFL/LCD Contrast Switching Regulators Specification Notice11/10/2004PDF127K
-
An SMBus-Controlled 10-Bit, Current Output, 50µA Full-Scale DAC2/1/1998 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1184
LT1184F
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

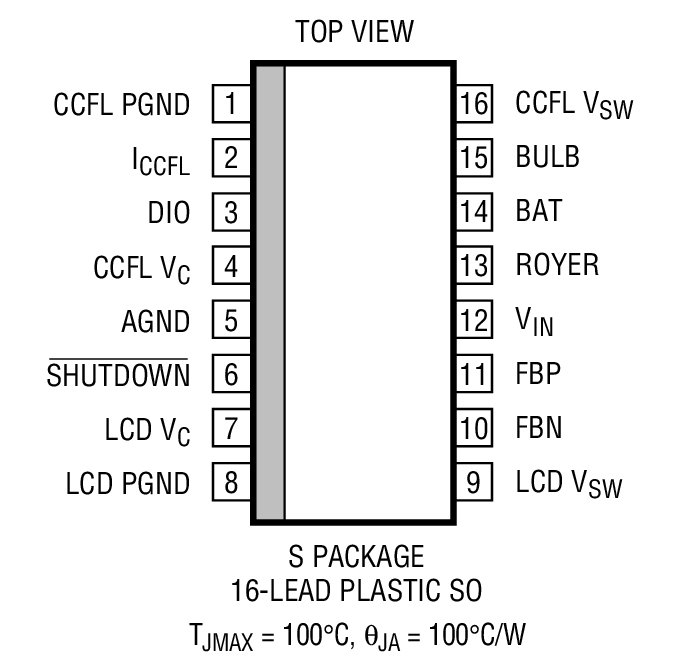

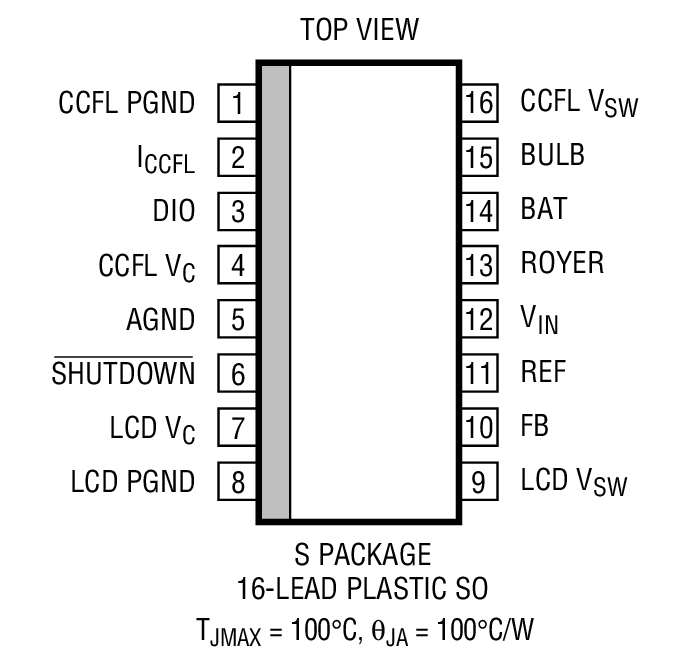

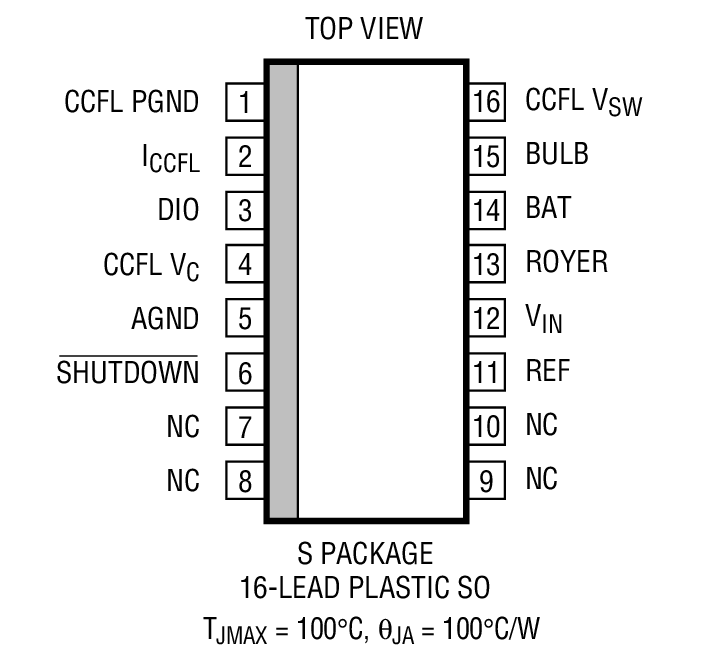

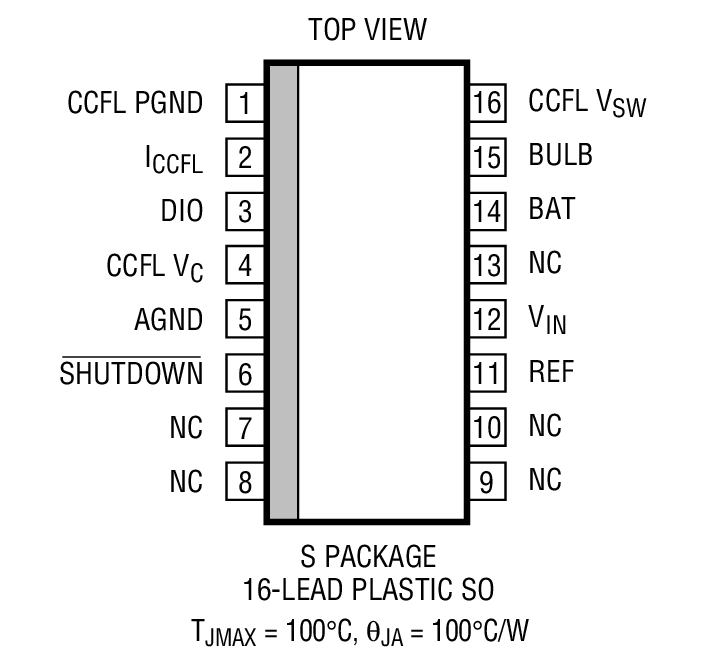

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1184CS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LT1184CS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LT1184FCS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LT1184FCS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LT1184FIS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LT1184FIS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R346 Reliability Data |
