製品概要

機能と利点

  • AB級バイアス電流を設定
  • 調整不要
  • IQの熱暴走なし
  • デバイス不整合を補正
  • 単純なヒート・シンク
  • プログラム可能な電流制限
  • 並列接続により高電流を供給能
  • 小型SO-8またはPDIPパッケージ

製品概要

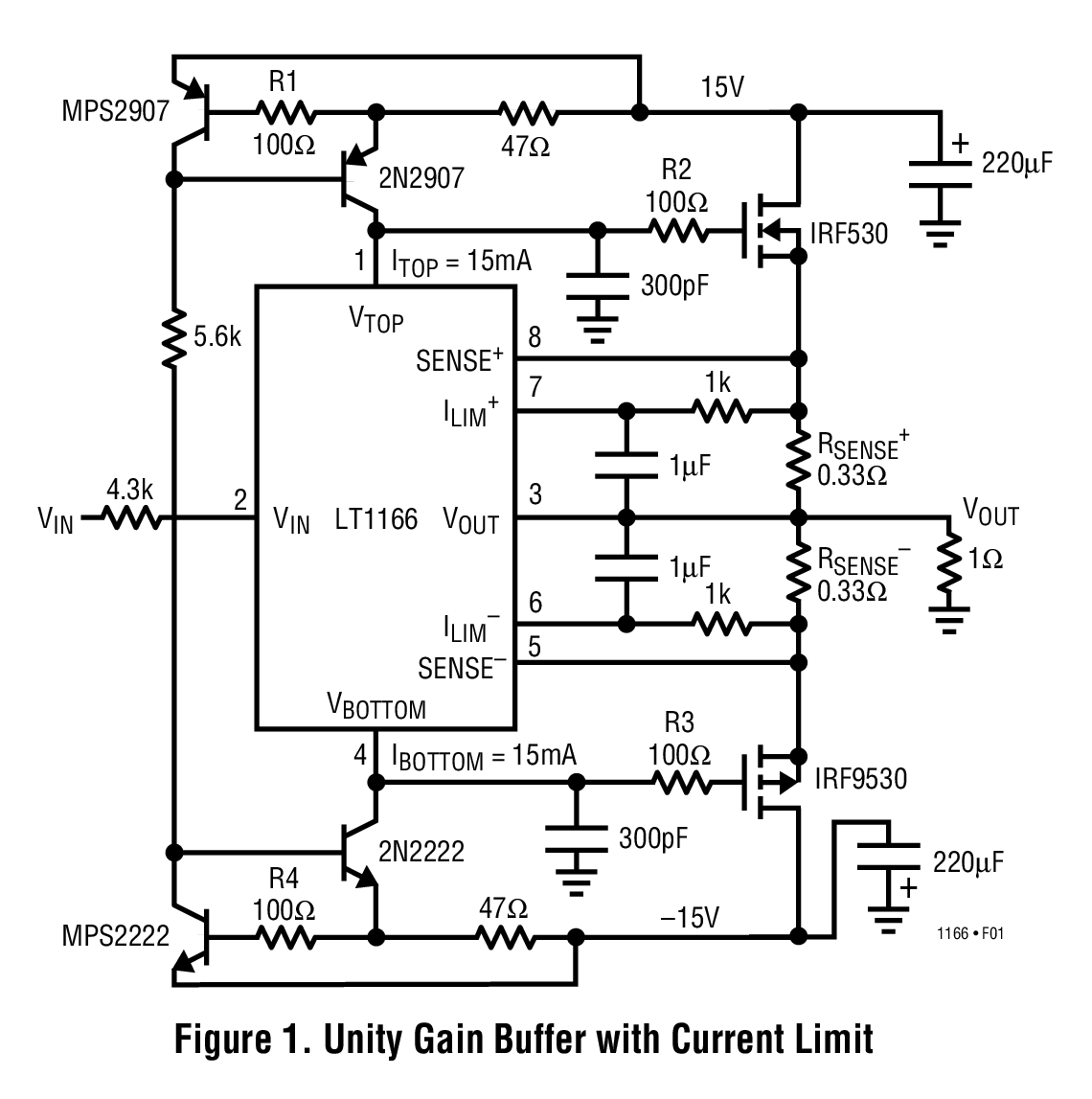

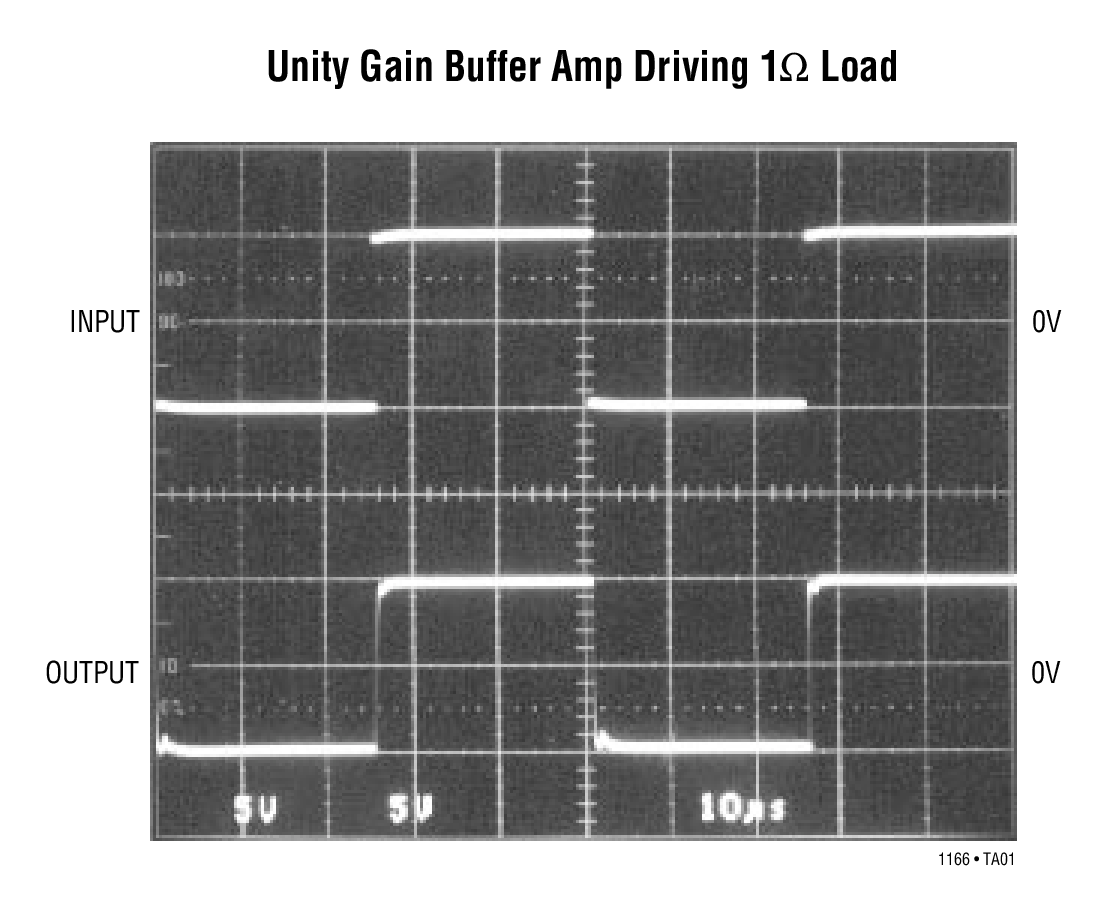

LT1166は高電力アンプにおいてAB級出力電流を制御するバイアス生成システムです。外付けトランジスタを接続すると、ユニティ・ゲイン電圧フォロワになります。LT1166は、無信号時電流調整や厳密なトランジスタの整合がまったく必要ないため、パワーMOSFETデバイスのドライブに最適です。LT1166を使用した複数の出力段を並列に接続すれば、高出力電流を得ることができます。

バイアス・システムが小さな外付けセンス抵抗を使用して、各パワー・トランジスタの電流を検知するため、静止点の熱暴走は発生しません。高速レギュレータ・ループは、各パワー・デバイスに供給されるドライブ量を制御します。LT1166は1組のトランジスタまたは電流源からバイアスでき、また出力トランジスタに供給されるドライブ電圧で動作するため、どのような電源電圧でも動作可能です。


アプリケーション

  • パワーMOSFETのバイアス
  • 高電圧アンプ
  • シェーカ・テーブル・アンプ
  • オーディオ・パワー・アンプ
