製品概要

機能と利点

  • 100%テストされた低電圧ノイズ:
    • 2.7nV/√Hz(標準)
    • 4.2nV/√Hz(最大)
  • スルーレート:4.5V/μs(標準)
  • 利得帯域幅積:12.5MHz(標準)

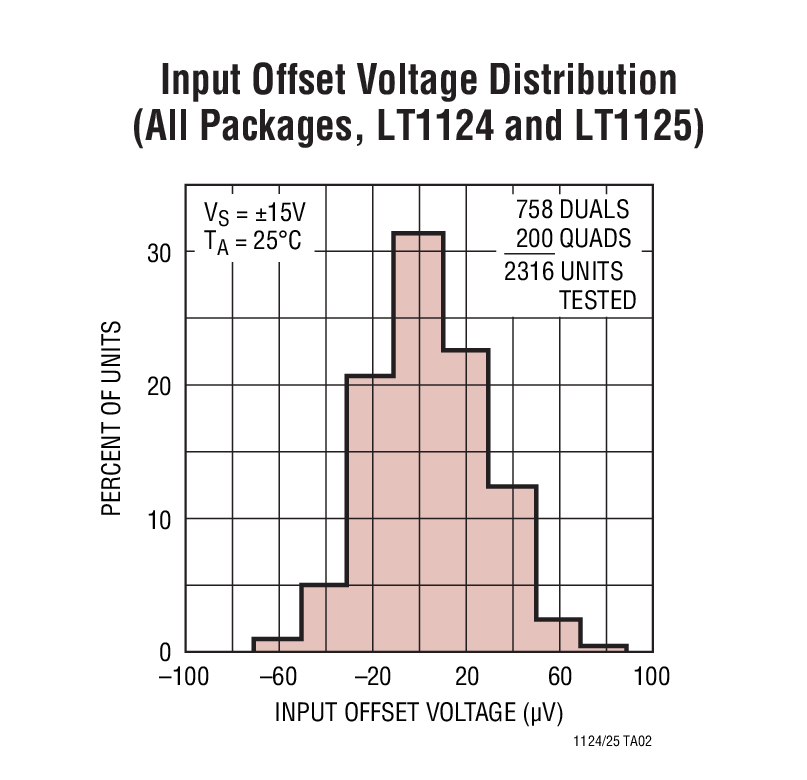

  • オフセット電圧
    • 高グレード:70μV(最大)
    • 低グレード:100μV(最大)
  • 高い電圧利得:500万(最小)
  • 消費電流/アンプ:2.75mA(最大)
  • 同相除去比:112dB(最小)
  • 電源除去比:116dB(最小)

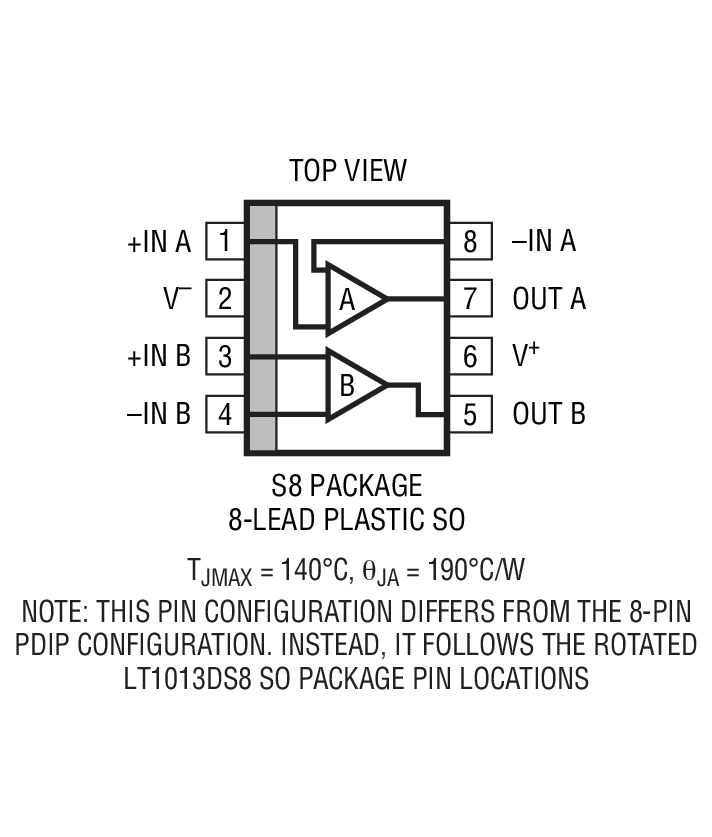

  • 8ピンSOパッケージで供給可能

製品概要

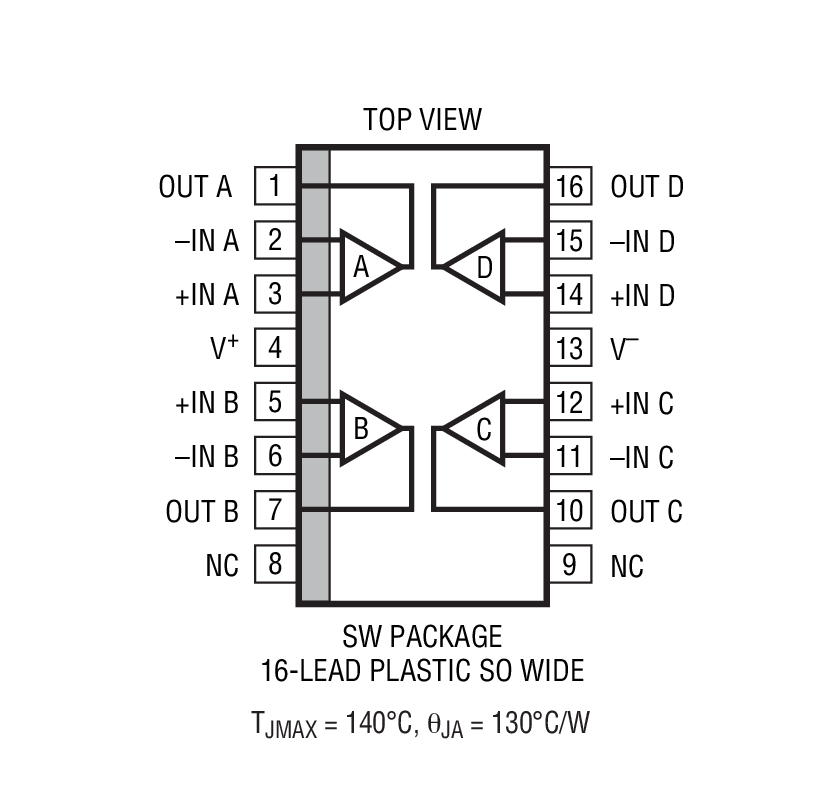

LT1124(デュアル)およびLT1125(クワッド)は高性能オペアンプで、業界標準のOP-27や競合するOP‑270/OP470オペアンプと比べて、より高い利得、スルーレート、帯域幅を実現しています。さらに、OP-27よりもIBとIOSが少なく、OP-270/OP-470よりもVOSとノイズが低くなります。

デバイスの設計、プロセス、およびテストにおいていくつかの主要パラメータの分布の最適化に特に注意が払われました。LT1124/LT1125のスルーレート、利得帯域幅、1kHz時のノイズは個々のアンプ・レベルで100%テストされます。したがって、最も低価格グレードの製品(LT1124C/LT1125C)でも、競合する同程度のグレードの製品と比べて大幅にスペックが改善されています。

LT1124の消費電力はOP-27 2個分の半分です。LT1124は8ピンSOパッケージで低消費電力と高性能を達成しており、表面実装システムやボードスペースに制約がある場合に最適なものとなっています。

これらのデバイスの非補償バージョンで、3倍高いスルーレートと帯域幅を持つものについては、LT1126/LT1127データシートを参照してください。


アプリケーション

  • 2または3個のオペアンプで構成する計装アンプ
  • 低ノイズ信号処理
  • アクティブ・フィルタ
  • マイクロボルト精度のしきい値検出
  • ストレーン・ゲージ・アンプ
  • 直接結合のオーディオ利得段
  • テープヘッド・プリアンプ
  • 赤外線検出器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LT1124

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LT1124ACN8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead PDIP (Narrow 0.3 Inch)
LT1124AIS8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
LT1124AIS8#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
LT1124AMPS8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
LT1124AMPS8#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
LT1124CN8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead PDIP (Narrow 0.3 Inch)
LT1124CS8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
LT1124CS8#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
LT1124IS8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
LT1124IS8#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
ウェハ・ファブリケーション・データ R295 Reliability Data
