製品概要
機能と利点
- 20μＡの消費電流
- 125mAの出力電流
- 2.5Vリファレンス
- リファレンス出力は4mAをソースおよびシンク可能
- オープン・コレクタ・コンパレータは10mAをシンク可能
- ロジック制御シャットダウン

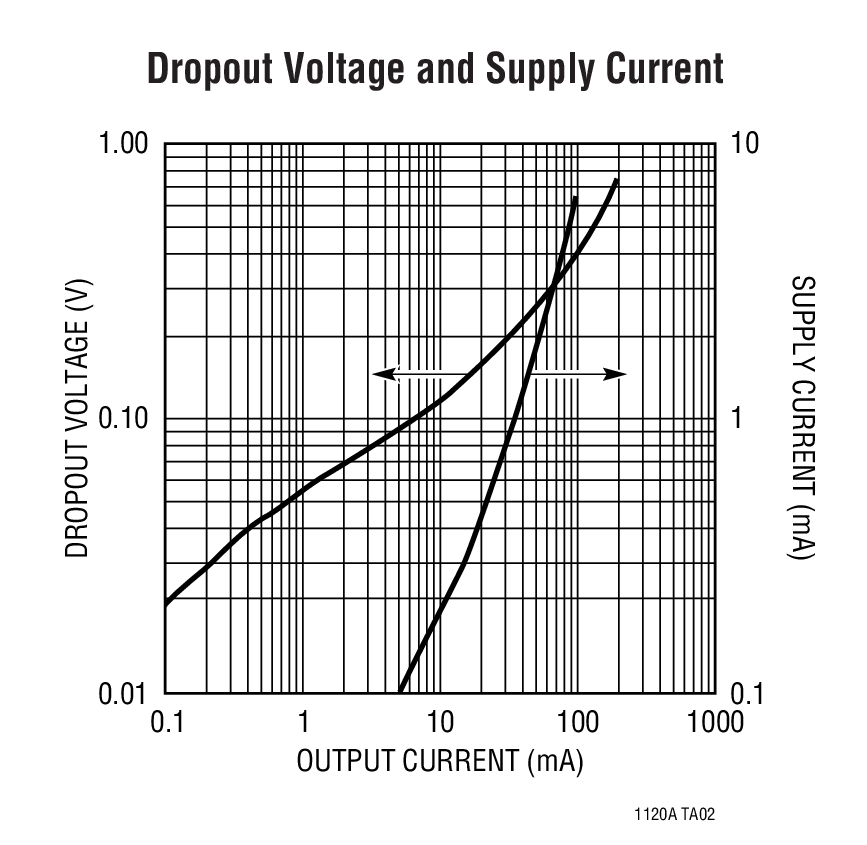

- 0.2Vの損失電圧
- 熱制限
- 8ピンSOパッケージ
製品概要
LT1120Aはマイクロパワー正電圧レギュレータとフリー・コレクタ・コンパレータをシングル・モノリシック・チップに組み込んだデバイスです。わずか20μＡの消費電流で125mA以上の出力電流を供給可能です。入力電圧範囲は4.5V～36Vで、125mAの出力電流供給時の損失電圧は0.6Vです。負荷電流が減少すると、損失電圧も低下します。電流をソースまたはシンクできるB級出力の2.5Vリファレンスもチップに搭載しています。これは電源スプリッタまたは補助出力として使用できます。シャットダウン・ピンにより、出力のロジック・シャットダウンが可能です。
コンパレータはシステムまたはバッテリのモニタに使用できます。たとえば、コンパレータは、システムの電圧低下を警告するのに使用できます。外付けの出力コンデンサを追加すると、コンパレータをアンプとして使用するときの周波数補償を実現することができます。
| No Load Quiescent Current | |
| LT1120 | 80uA |
| LT1120A | 30uA |
アプリケーション
- バッテリ・システム
- バッテリ・バックアップ・システム
- 携帯端末
- 携帯機器
- メモリ・キープアライブ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

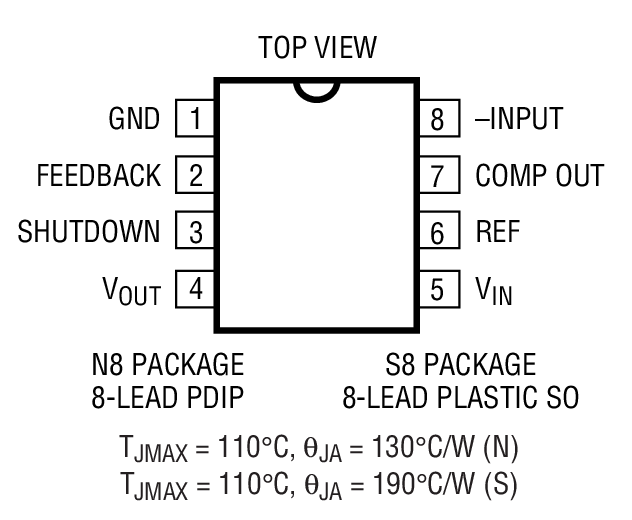

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1120ACN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1120ACS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1120ACS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1120AIS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1120AIS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R086 Reliability Data |
