特長

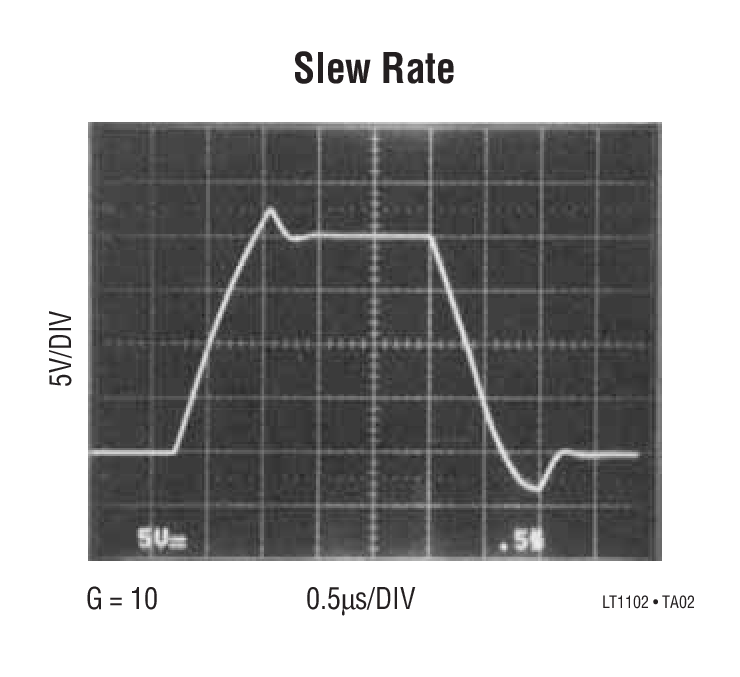

- スルーレート 30V/μs
- 利得バンド幅積 35MHz
- セトリング・タイム(0.01%) 3μs
- オーバドライブ回復 0.4μs
- 利得誤差 0.05% Max
- 利得ドリフト 5ppm/℃
- 利得非直線性 16ppm Max
- オフセット電圧(入力+出力) 600μV Max
- 温度によるドリフト 2.5μV/℃ Max
- 入力バイアス電流 40pA Max
- 入力オフセット電流 40pA Max
- 温度によるドリフト(70℃に対する) 0.5pA/℃

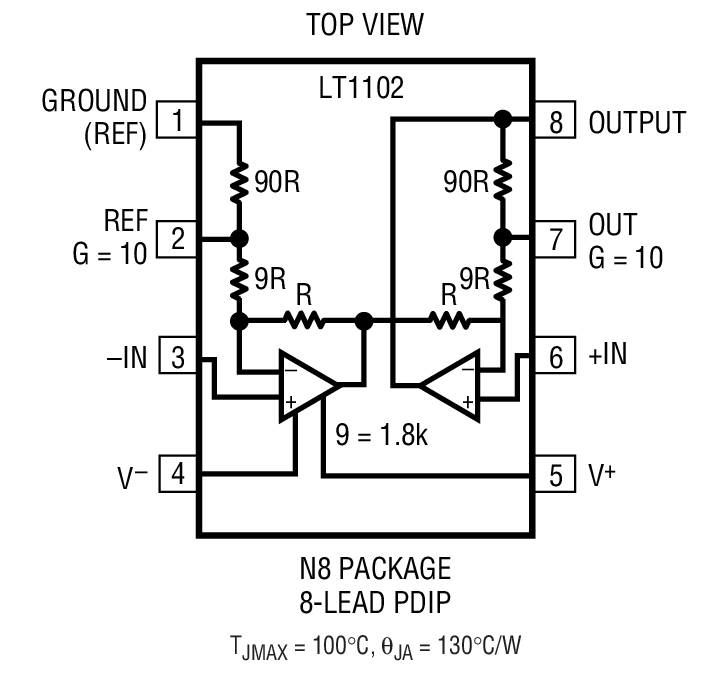

LT1102は初の高速FET入力計装アンプで低コスト、小型8ピン・パッケージで供給されます。優れた利得精度(0.01%)と非直線性(3ppm)を備えた10および100の固定利得が実現されます。外付けの利得設定抵抗は不要になります。
競合する計測アンプと比較すると、スルーレート、セトリング・タイム、利得バンド幅積、およびオーバドライブ回復時間のすべてが改善されています。
10pA以下の入力バイアス電流およびオフセット電流と200μVのオフセット電圧などを組み合せることによって、工業用で最良の速度性能が実現されます。他のFET入力計測アンプと異なり、LT1102では総合誤差に影響する出力オフセット電圧はなく、10℃の温度上昇で入力バイアス電流が2倍になることもありません。そのうえ、入力バイアス電流は周囲温度が70℃でもわずか50pAです。
アプリケーション
- 高速セトリングするアナログ信号処理
- 乗算入力データ収集システム
- 高抵抗ブリッジ、容量センサ、光検出器センサなどから供給される高ソース・インピーダンス信号の増幅
- 1Hz以下のローパスフィルタ機能を備えたブリッジ・アン
