LT1086

1.5A低損失正電圧レギュレータ可変出力電圧と2.85V、3.3V、3.6V、5V、12V固定出力電圧

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LT1086 - LDO Linear Regulators, LTC699 - Supervisory Circuits Download 1.32 KB LTspice LTC690 - Supervisory Circuits, LT1086 - LDO Linear Regulators Download 2.03 KB LTspice LT1086 - LDO Linear Regulators Download 0.99 KB LTspice LT1086 Demo Circuit - 5V, 1.5A Regulator with Improved Ripple Rejection (6.5-17V to 5V @ 1.5A) Download 2.00KB LTspice LT1086 - LDO Linear Regulators Download 0.72 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 21
1Ku当たりの価格 最低価格：$2.35
特長
  • 可変出力電圧と固定出力電圧2.85V、3.3V、3.6V、5V、12Vを持つ3端子レギュレータ
  • 出力電流： 1.5A（LT1086Hでは0.5A）

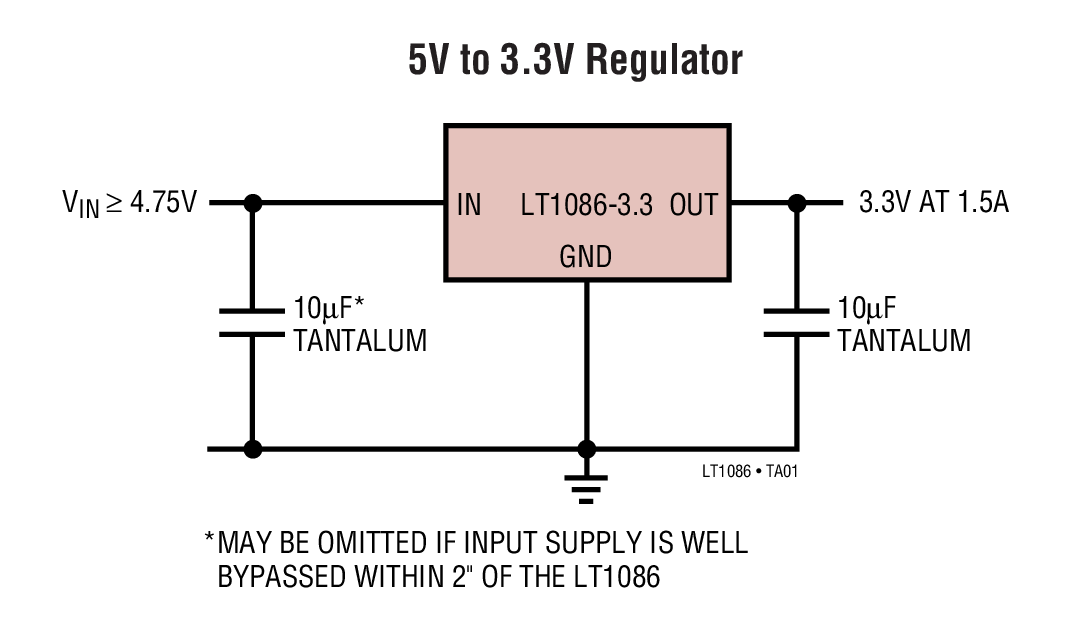

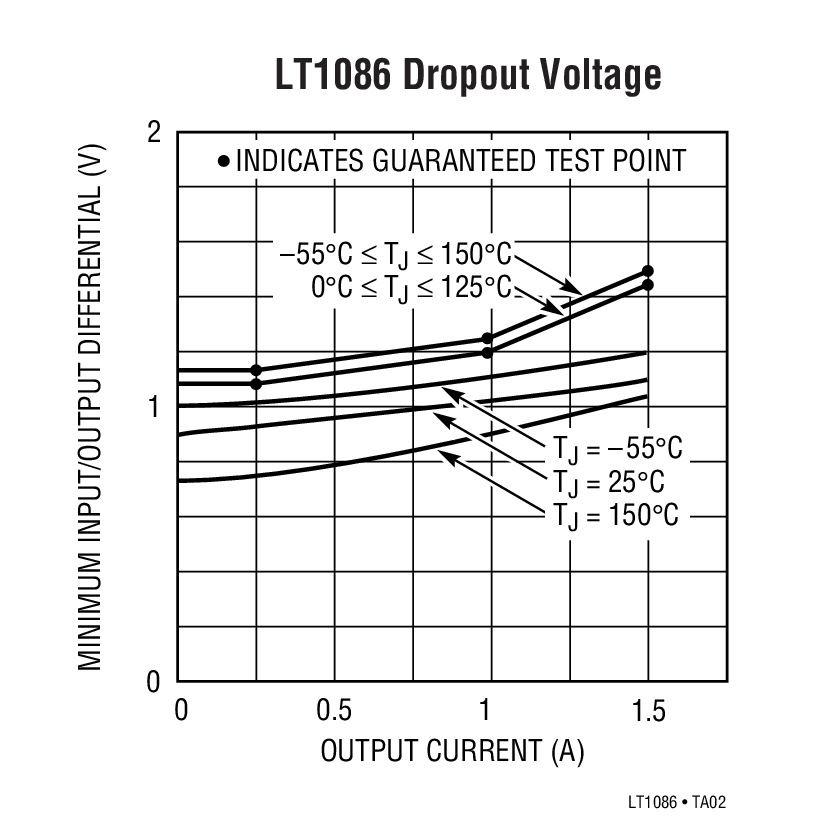

  • 1Vの損失で動作
  • 複数の電流レベルで損失電圧を保証
  • ライン・レギュレーション： 0.015%
  • ロード・レギュレーション： 0.1%
  • 100%の熱制限機能テスト
  • リップル除去比：75dB以上

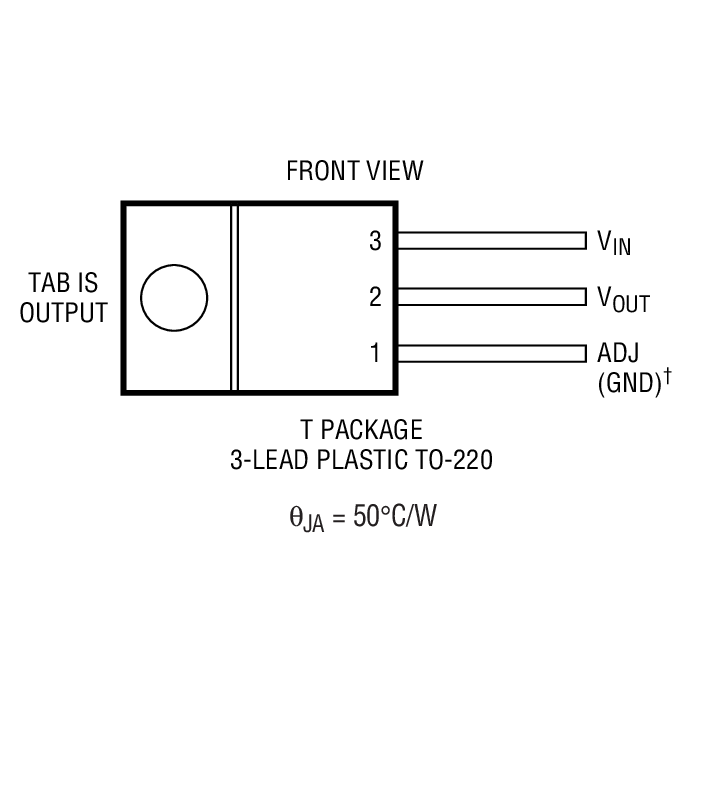

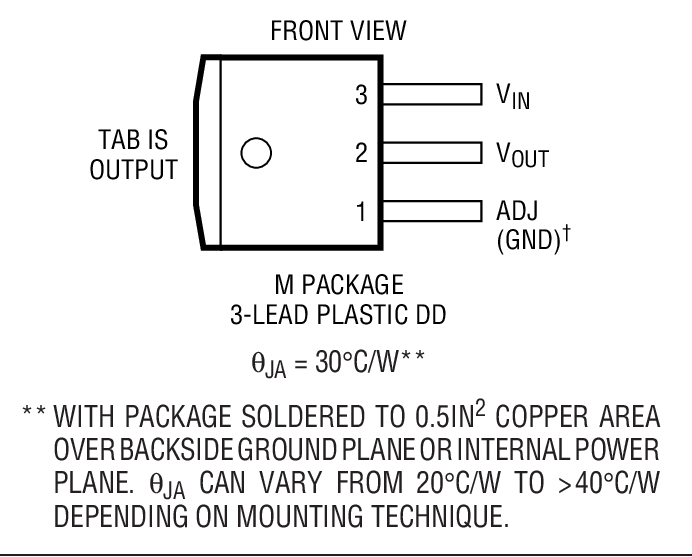

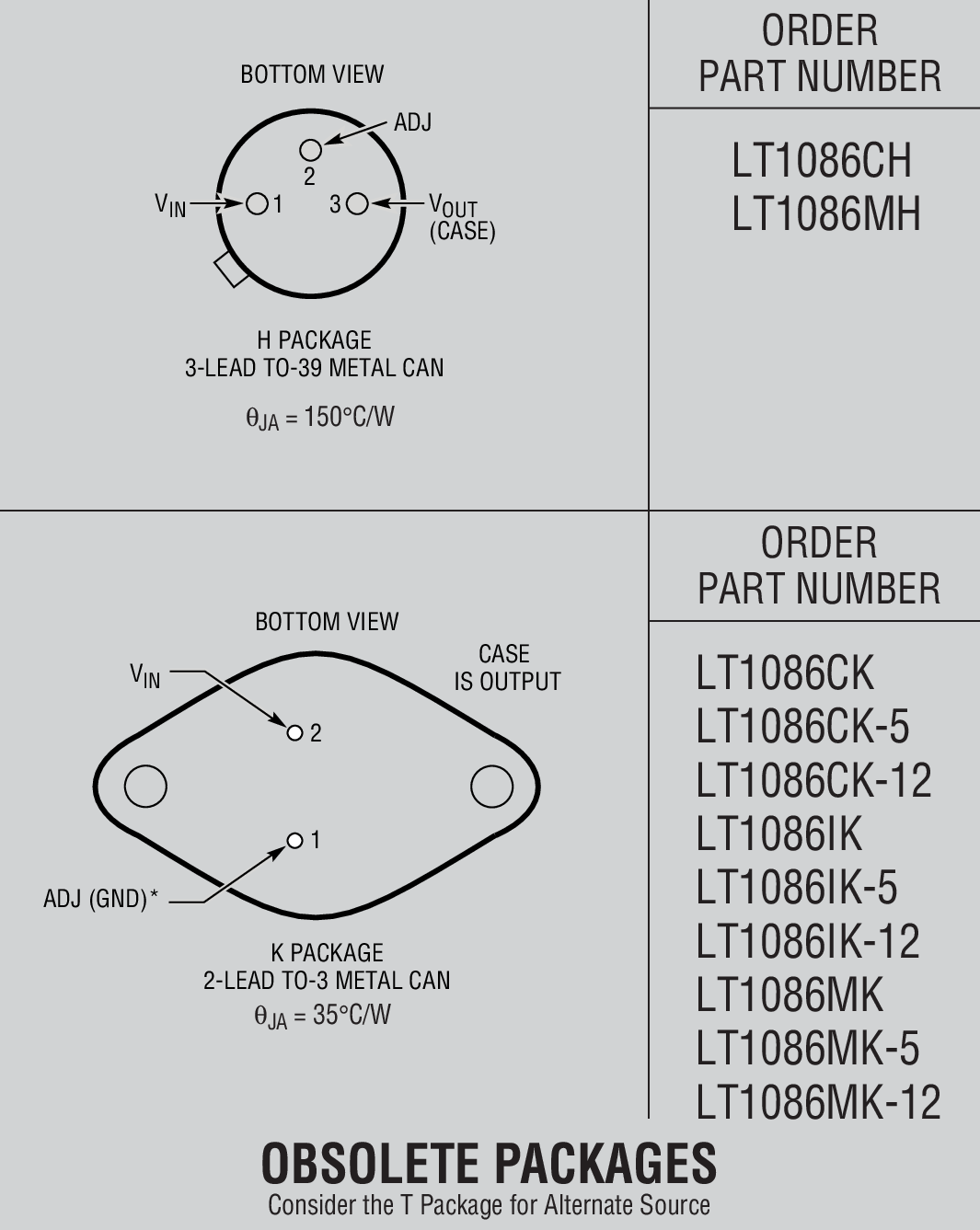

  • 3ピンTO-220および3ピンDDパッケージ
製品概要
show more Icon

LT1086は最大1.5Aの出力電流を供給するように設計されています。内部回路はすべて1Vまでの入出力電位差で動作できるように設計されており、損失電圧は負荷電流に応じて完全に規定されています。損失は最大出力電流で最大1.5Vが保証され、負荷電流が小さくなると低下します。チップ上でのトリミングにより、リファレンス/出力電圧を1%に調整しています。電流制限もトリミングされ、過負荷状態におけるレギュレータと電源回路へのストレスを最小限に抑えることができます。

LT1086は従来の可変3端子レギュレータとピン互換です。これらのデバイスの出力コンデンサは最小10μFです。

LT1086は優れたラインおよびロード・レギュレーションを実現し、最大負荷電流が1.5Aの場合でも75dBを超えるリップル除去比を達成します。LT1086は複合NPN出力段を備えたフローティング・アーキテクチャを採用しています。消費電流と出力段のドライブ電流はすべて負荷に流れるので、効率が向上します。

LT1086は3ピンTO-220パッケージと省スペースの表面実装3ピンDDパッケージで供給されます。
