特長

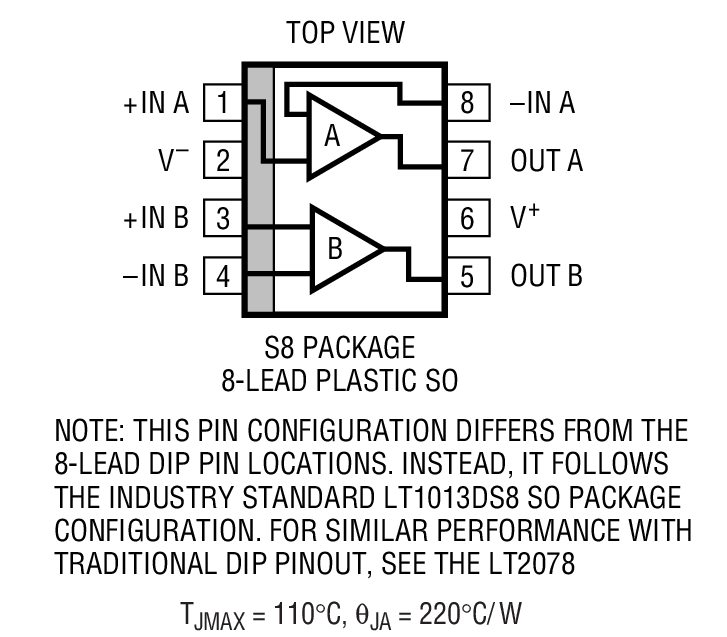

- 8ピンSOPで供給可能
- 消費電流 50μA/Amp MAX

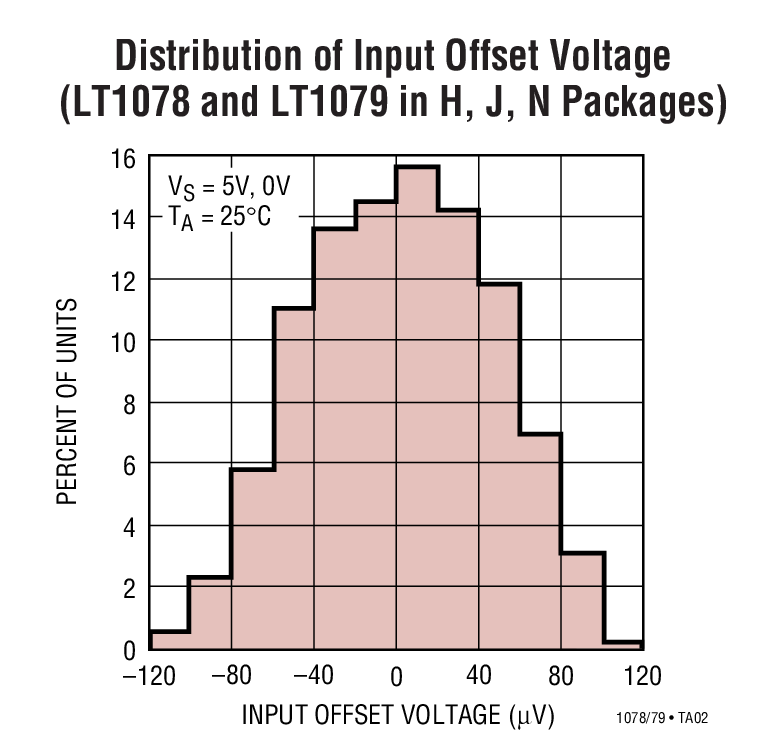

- 低オフセット電圧 70μV MAX
- 最大オフセット電源(8ピンSO) 180μV
- オフセット電流 250pA MAX
- 電圧ノイズ(0.1Hz～10Hz) 0.6μVP-P
- 電流ノイズ(0.1Hz～10Hz) 3pAP-P
- オフセット電圧ドリフト 0.4μV/℃
- 利得帯域幅積 200kHz
- スルーレート 0.07V/μs
- 単一電源動作
- 入力電圧範囲はグランド迄可
- 出力振幅は電流シンク時グランド迄可
- プルダウン抵抗不要
- 出力負荷電流は、ソース、シンク共 5mA
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
H（メタルキャン）、J（セラミック）、K（メタルキャン）パッケージではすでに廃品になっています。

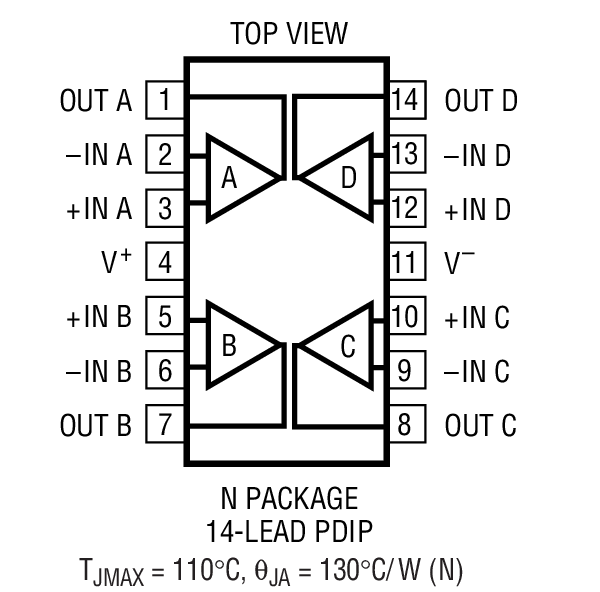

LT1078は、標準的な8ピン・パッケージで封止されたマイクロパワーのデュアル・オペアンプで、LT1079は、同じく14ピンのクワッド・オペアンプです。いずれも単一5V電源で動作し、±15V動作でも十分なスペックの規定がなされています。
精度、ノイズ、スピードおよび出力ドライブ能力等の性能を低下させないで、マイクロパワー・オペアンプとしての性能を実現した先進のデザインを採用しています。LT1078/LT1079は、そのデザイン上他のパラメータを犠牲にしないで消費電流が低減されています。オフセット電圧は、非チョッパ型のあらゆるデュアルおよびクワッドのオペアンプ・レベル以下に低減されています。オフセット電流、電圧・電流ノイズ、スルーレートおよび利得帯域帯幅積等は、全て従来のマイクロパワー・オペアンプの2ないし10倍改善されています。
電圧ノイズ・スペクトラムの1/fコーナ周波数は0.7Hzで他のどんなモノリシック・オペアンプの1/3以下となっています。特に、低周波ノイズ(0.1Hz～10Hz)は、より大きな消費電流を費やす他の製品より大幅に小さくなっています。
LT1078/LT1079とも単一電源で動作します。(リチウム電池1個、または、ニッカド電池2個)。入力電圧範囲は、グランド以下に設定できます。全てのNPN出力段は、グランドの数mV以内にまで振幅させることができます。電流シンク時でも消費電流を浪費するプルダウン抵抗は必要ありません。
アプリケーション
- バッテリィおよび太陽電池駆動システム
- ポータブル計測器
- リモートセンサ・アンプ
- 衛星搭載機器
- マイクロパワー・サンプル/ホールド
- サーモカプル・アンプ
- マイクロパワー・フィルタ
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
11
1Ku当たりの価格
最低価格：$2.89
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1078
資料
16
Filters
1つが該当
すべて
-
すべて
-
信頼性データ
-
デザイン・ノート
-
データシート
-
アプリケーション・ノート
すべて
-
すべて
-
English
データシート
1
信頼性データ
1
更新 03/23/2018
English
R046 Reliability Data
21.18 K
デザイン・ノート
6
更新 07/24/2014
English
更新 06/28/2016
English
更新 07/24/2014
English
HTML
更新 03/01/1991
English
HTML
更新 11/08/2023
English
HTML
更新 10/01/1990
English
アプリケーション・ノート
8
更新 02/05/2013
English
更新 11/29/2012
English
更新 01/07/2009
English
更新 08/20/2007
English
更新 07/10/2012
English
AN43 - Bridge Circuits
3.00M
更新 08/20/2007
English
更新 10/07/2013
English
HTML
更新 11/16/2020
English
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
技術資料
16
データシート 1
信頼性データ 1
アプリケーション・ノート 8
AN61 - Practical Circuitry for Measurement and Control Problems
AN45 - Measurement and Control Circuit Collection
AN92 - Bias Voltage and Current Sense Circuits for Avalanche Photodiodes
AN67 - Linear Technology Magazine Circuit Collection, Volume III
AN43 - Bridge Circuits
AN48 - Using the LTC Op Amp Macromodels
AN141 - Risk Assessment Advice for High Reliability Amplifiers
AN-43: Bridge Circuits
デザイン・ノート 6
DN42 - Chopper vs Bipolar Op Amps—An Unbiased Comparison
DN23 - Micropower, Single Supply Applications: (1) A Self-Biased, Buffered Reference (2) Megaohm Input Impedance Difference Amplifier
DN56 - 3V Operation of Linear Technology Op Amps
Design Note 45: Signal Conditioning for Platinum Temperature Transducers
3V Operation of Op Amps
Design Note 40: Designing with a New Family of Instrumentation Amplifiers
参考資料 1
製品セレクタ・カード 1
設計リソース 11
- LT1078ACN8#PBF
- ピン／パッケージ図
-
8-Lead PDIP (Narrow 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1078CN8#PBF
- ピン／パッケージ図
-
8-Lead PDIP (Narrow 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1078IN8#PBF
- ピン／パッケージ図
-
8-Lead PDIP (Narrow 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1078IS8#PBF
- ピン／パッケージ図
-
8-Lead SOIC (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1078IS8#TRPBF
- ピン／パッケージ図
-
8-Lead SOIC (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys

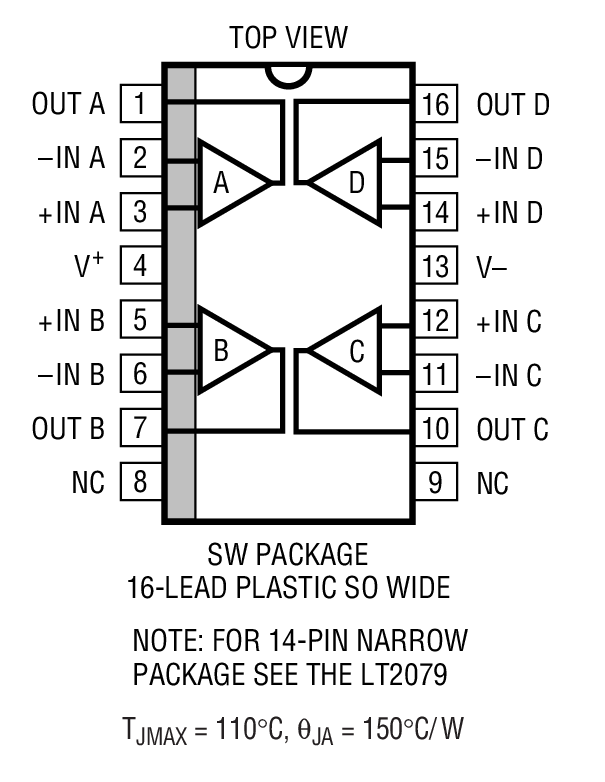

- LT1078ISW#PBF
