製品概要

機能と利点

  • 超低消費電流：60μA(MAX)
  • 低オフセット電圧：40μV(MAX)
  • 低オフセット電流：350pA(MAX)
  • 低電圧ノイズ：0.1Hz～10Hz 0.5μVP-P
  • 低電流ノイズ：0.1Hz～10Hz　2.5pAP-P
  • オフセット電圧ドリフト：0.4μV/℃
  • 利得帯域幅積：250kHz
  • スルーレート：0.12V/μs
  • 単一電源動作
    • 入力電圧範囲はグランドまで
    • 出力振幅は電流シンク時グランドまで可
    • プルダウン抵抗不用
  • 出力は5mA負荷電流をソースおよびシンク

製品概要

LT1077は、マイクロパワーの高精度オペアンプで、+5V単一電源動作に最適な設計となっています。±15V時でのスペックも規定されています。

競合製品のマイクロパワー、オペアンプとしても性能は、精度、ノイズ、スピードおよび出力ドライブ・スペックなどを大幅に犠牲にして実現されています。LT1077は他のパラメータを犠牲にしないで消費電流を低減することに最も注意を払って設計されています。オフセット電圧は、他のあらゆるマイクロパワー・オペアンプより低くなっていて、オフセット電流、オフセット電圧、スルーレートおよび利得帯域幅積なども、従来のマイクロパワー・オペアンプより2倍～10倍優れたものとなっています。

電圧ノイズ・スペクトラムの1/fコーナ周波数は0.7Hzで、その周波数ノイズ(0.1Hz～10Hz)は、より大きな消費電流を費やす他の製品より大幅に小さくなっています。

LT1077は従来の高精度オペアンプと完全にピンコンパチブルになっていますので、多くの応用において性能を低下させることなくマイクロパワーを実現することができます。

LT1077は単一電源で動作します(リチウム電池1個、またはニッカド電池2個)。入力電圧範囲はグランド以下に設定できます。すべてのNPN出力段は、グランドの数mV以内に振幅させることができます。電流シンク時でも、消費電流を浪費するプルダウン抵抗は必要ありません。

類似スペックでデュアルおよびクワッドのオペアンプが必要な場合には、LT1078/LT1079のデータシートをご参照ください。


アプリケーション

  • OP-07、OP-77、AD707、LT1001、LT1012などのリプレースで1/10～1/60の消費電流へ
  • バッテリおよび太陽電池駆動システム
  • 4mA～20mAカレントループ
  • カレントソース
  • MΩソース抵抗差動アンプ

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

参考資料

  • すべてを表示 (17)
  • データシート (1)
  • 信頼性データ (1)
  • アプリケーション・ノート (6)
  • ユーザ・ガイド (1)
  • デザイン・ノート (6)
  • Product Selector Card (1)
  • 技術記事 (1)
    • Document Type
    デザイン・ノート

    ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    LT1077
    LT1077A

    設計ツール

    アナログ・フィルタ・ウィザード

    アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

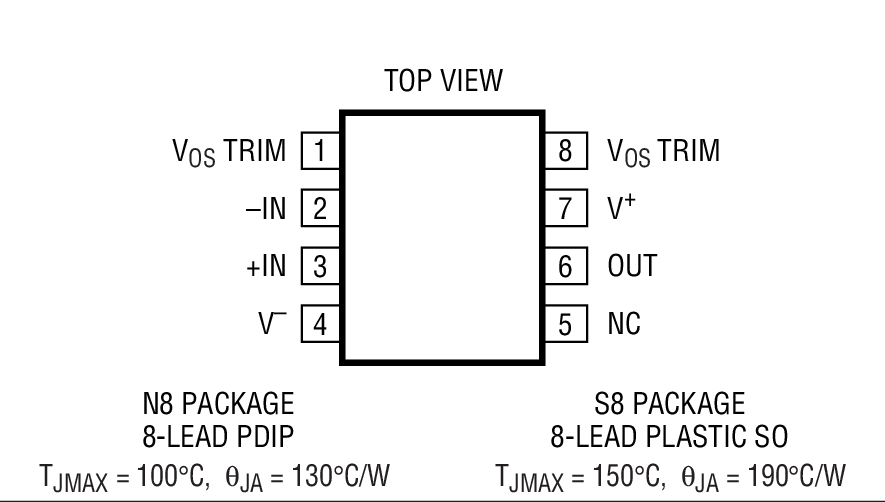

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    LT1077ACN8#PBF 材料宣誓書（MD） 信頼性データ 8-Lead PDIP (Narrow 0.3 Inch)
    LT1077AIN8#PBF 材料宣誓書（MD） 信頼性データ 8-Lead PDIP (Narrow 0.3 Inch)
    LT1077CN8#PBF 材料宣誓書（MD） 信頼性データ 8-Lead PDIP (Narrow 0.3 Inch)
    LT1077IN8#PBF 材料宣誓書（MD） 信頼性データ 8-Lead PDIP (Narrow 0.3 Inch)
    LT1077IS8#PBF 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
    LT1077IS8#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
    LT1077S8#PBF 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
    LT1077S8#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
    ウェハ・ファブリケーション・データ R046 Reliability Data
