LT1039A

トリプルRS232ドライバ/レシーバ、シャットダウン機能付き

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.32
特長
  • ESD保護回路内蔵:
    • ±15kV(人体モデル)
    • ±15kV(IEC-1000-4-2エア・ギャップ試験**)
    • ±8kV(IEC-1000-4-2接触試験)
  • 3kΩ/2500 pF負荷で125kBd動作
  • 3kΩ/1000 pF負荷で250kBd動作
  • ±5V~±15V電源動作
  • 過負荷からの完全保護
  • ±30Vまで損傷を与えることなく出力をドライブ可能
  • 3ステート出力:電源がオフのときに出力を開放
  • バイポーラ回路―ラッチアップなし
  • ±30Vの入力範囲
  • トリプル・ドライバ/レシーバ
  • シャットダウン時に消費電流なし
  • 30kΩの入力インピーダンス
  • RS232規格に完全準
  • MC145406とピン・コンパチブルの16ピン・バージョン
  • SOパッケージで供給SOパッケージで供給
製品概要
show more Icon

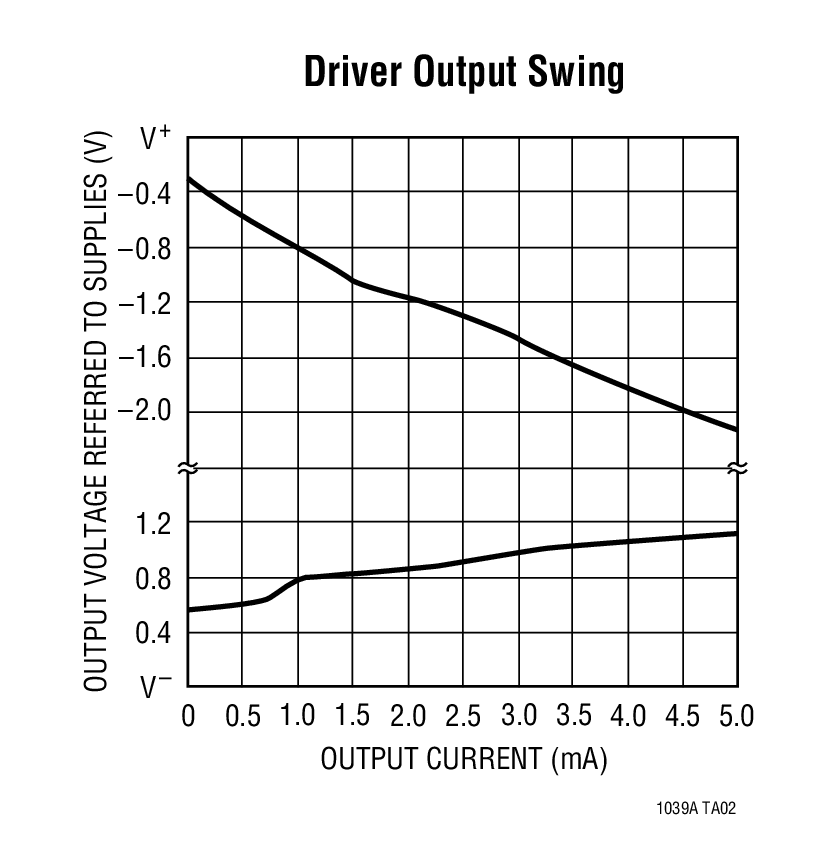

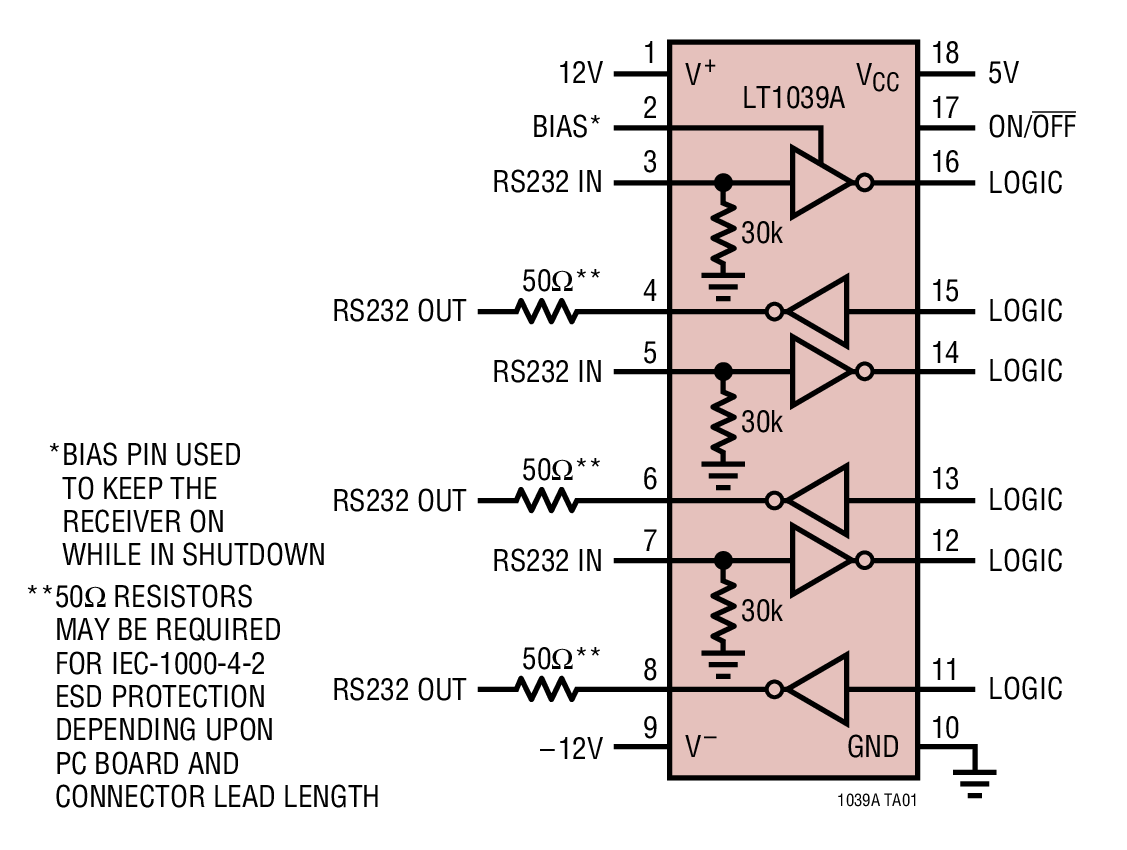

LT1039Aは、シャットダウン機能を備えたトリプルRS232ドライバ/レシーバです。各レシーバの入力範囲は±30Vで、TTLまたはCMOSロジックのドライブが可能です。RS232ドライバは、TTLロジック入力を受けRS232電圧レベルを出力します。出力は過負荷に対して完全に保護されており、グランドへの短絡が可能です。また、ドライバに損傷を与えることなく最大±30Vまでドライブ可能です。さらに、システムがシャットダウンするか、または電源オフ時には、出力はハイ・インピーダンス状態になり、データ・ラインを共有できます。ESD保護回路を内蔵しているので、外部保護デバイスは不要です。

バイアス・ピンによって、1個のレシーバだけをアクティブにして、他の部分をシャットダウンすることができます。

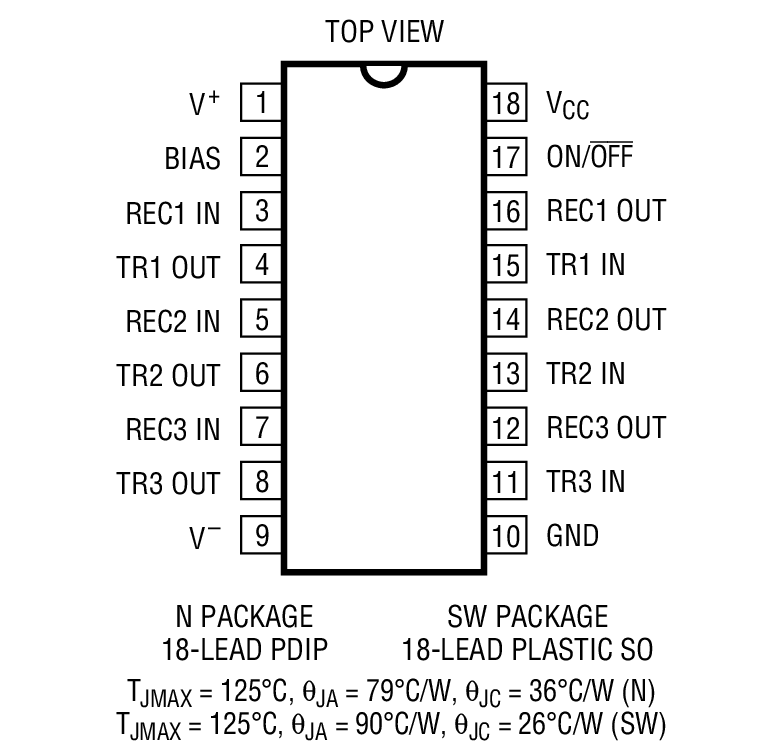

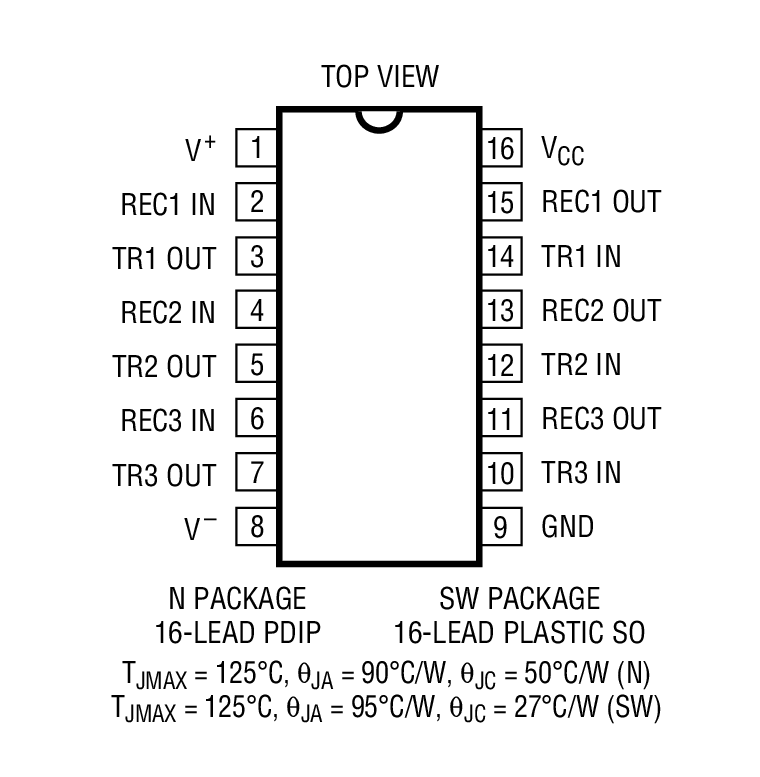

LT1039Aにはシャットダウンまたはバイアス・ピン機能なしの16ピン・バージョンも用意されています。

単一5V電源で動作するアプリケーションについては、LT1180A/LT1181AおよびLT1130Aデータシートを参照してください。


アプリケーション

  • RS232インタフェース
  • 端末
  • モデム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1039ACN#PBF
  • HTML
  • HTML
LT1039ACN16#PBF
  • HTML
  • HTML
LT1039ACSW#PBF
  • HTML
  • HTML
LT1039ACSW#TRPBF
  • HTML
  • HTML
LT1039ACSW16#PBF
  • HTML
  • HTML
LT1039ACSW16#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 7, 2019

- 19_0046

Assembly Transfer of 18,20,24,28 Lead PDIP to Cirtek

10 11, 2022

- 22_0241

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8 6, 2022

- 22_0172

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

8 10, 2022

- 22_0176

Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL

LT1039ACSW#PBF

製造中

LT1039ACSW#TRPBF

製造中

LT1039ACSW16#PBF

製造中

LT1039ACSW16#TRPBF

製造中
