製品概要

機能と利点

  • ±5Vから±15V電源まで動作
  • 過負荷に対して完全保護
  • 出力は±30Vまで損傷なしで駆動可能
  • 3ステート出力、オフ時には出力オープン
  • バイポーラ回路─ラッチ・アップなし
  • 入力範囲±30V
  • トリプル・ドライバ/レシーバ
  • シャットダウン時は消費電流なし
  • 入力インピーダンスは30kΩ
  • RS232の全規定に適合
  • 16ピン・バージョンはMC145406とピン互換
  • SOパッケージで供給可能
  • 15kV FSD:LT1039A

製品概要

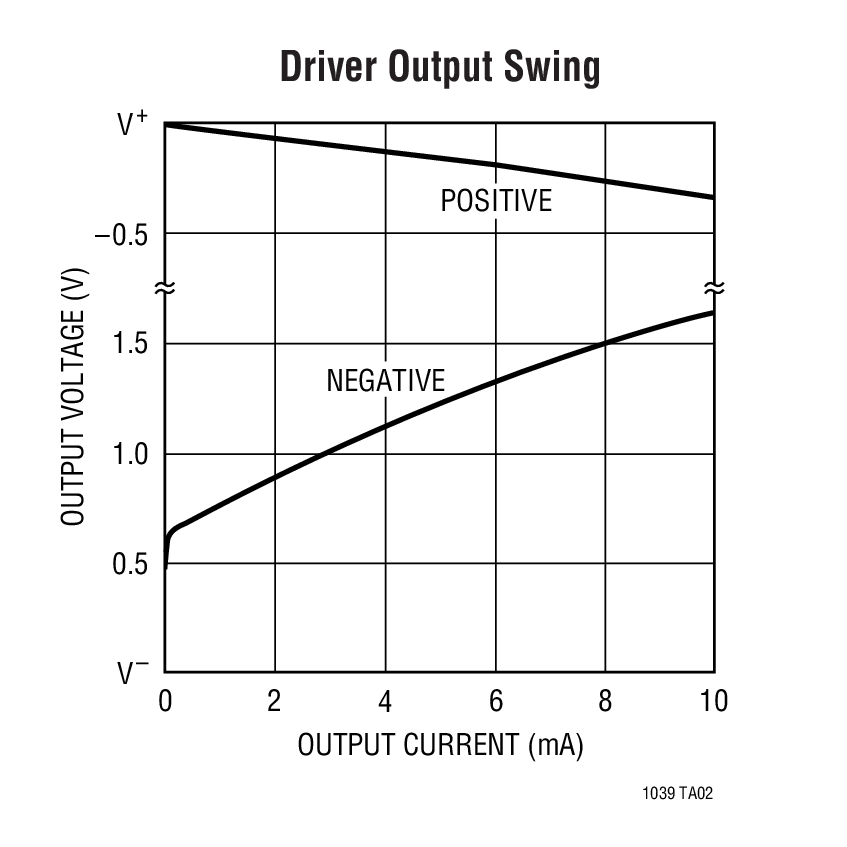

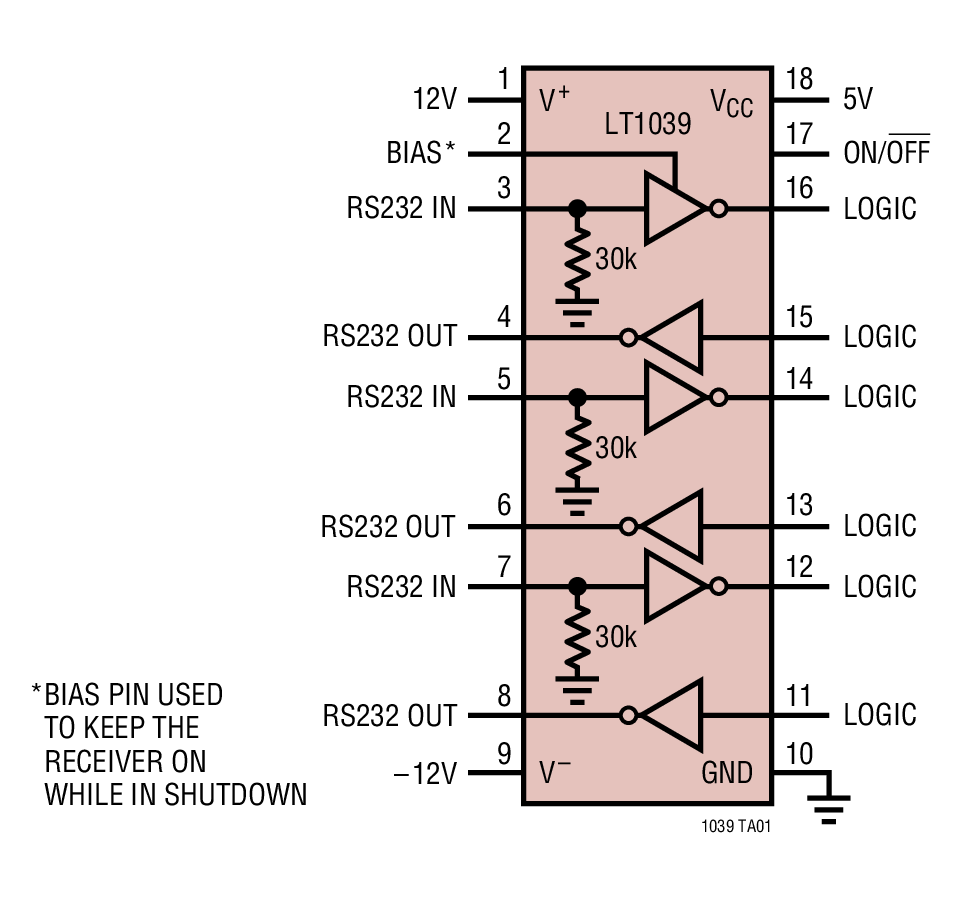

LT1039は、SHUTDOWNを内蔵したトリプルRS232ドライバ/レシーバです。各レシーバは最大±30V入力を受け付け、TTLまたはCMOSロジックのいずれも駆動できます。RS232ドライバはTTLロジック入力を受け付け、RS232電圧レベルを出力します。出力は過負荷に対して完全に保護され、ドライバへの損傷なしにグランドに短絡したり、または最大±30Vの外部電圧に短絡することができます。さらに、システムがシャットダウンされるか、または電源がオフにされると出力は高インピーダンス状態になり、データ・ライン共有を可能にします。バイポーラ回路により、本ドライバ/レシーバは過負荷またはESD損傷に対して高い耐性があります。

バイアス・ピンにより、1つのレシーバをオンに保ち、パーツの残りの部分をシャットダウンすることができます。

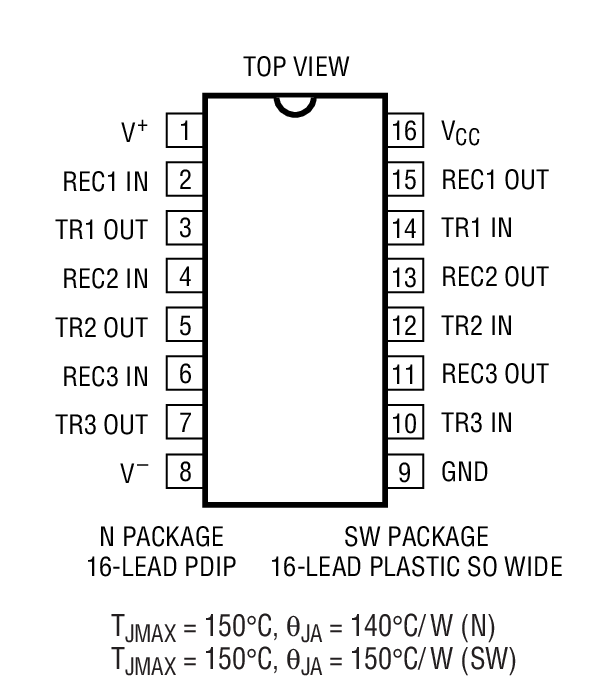

LT1039は、シャットダウンおよびバイアス・ピン機能なしの16ピンバージョンも供給されています。

単一5V電源による動作が必要なアプリケーションについては、LT1080/LT1081、LT1180A/LT1181A、LT1130Aのデータシートを参照してください。15kV ESDが必要なアプリケーションにはLT1039Aがあります。


アプリケーション

  • RS232インタフェース
  • ターミナル
  • モデム
