LT1030

クワッド低消費電力ライン・ドライバ

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • ±5Vから±15Vまでの低い動作電圧
  • 消費電流:500μA
  • シャットダウン時にゼロの消費電流
  • ±30Vまでドライブ可能な出力
  • 電源オフ時、出力が「オープン」(3ステート)
  • 出力ドライブ:10mA
  • 1488と類似のピン配置
  • 複数のデバイスの出力を並列に接続可能
製品概要
show more Icon

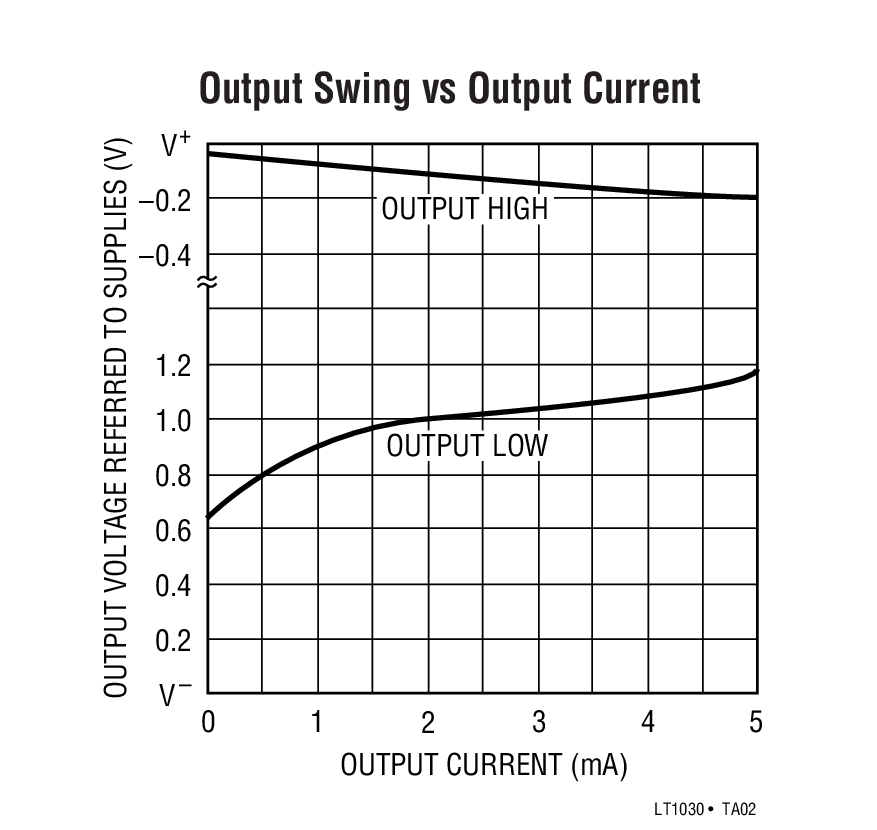

LT1030は、低消費電流で±5V~±15Vの範囲で動作するRS232ライン・ドライバです。シャットダウン時には消費電流がゼロになります。電流制限機能により、±30Vの外部印加電圧から出力を完全に保護します。出力は正電源の200mV以内と負電源の1V以内に振幅するので、電源電圧要求を最小限に抑えます。

LT1030の主な利点は、電源オフ時またはパワー・ダウン時にハイインピーダンス出力状態になるので、複数の異なるドライバを同じバスに接続できることです。

当社は、この他にも、高性能のRS232デバイスを提供しています。LT1039は、5V電源で駆動可能なシャットダウン付きトリプル低消費電力ドライバ/レシーバです。LT1080は、±9Vパワー・ジェネレータとシャットダウン機能を搭載した5V駆動のデュアル・ドライバ/レシーバです。


アプリケーション

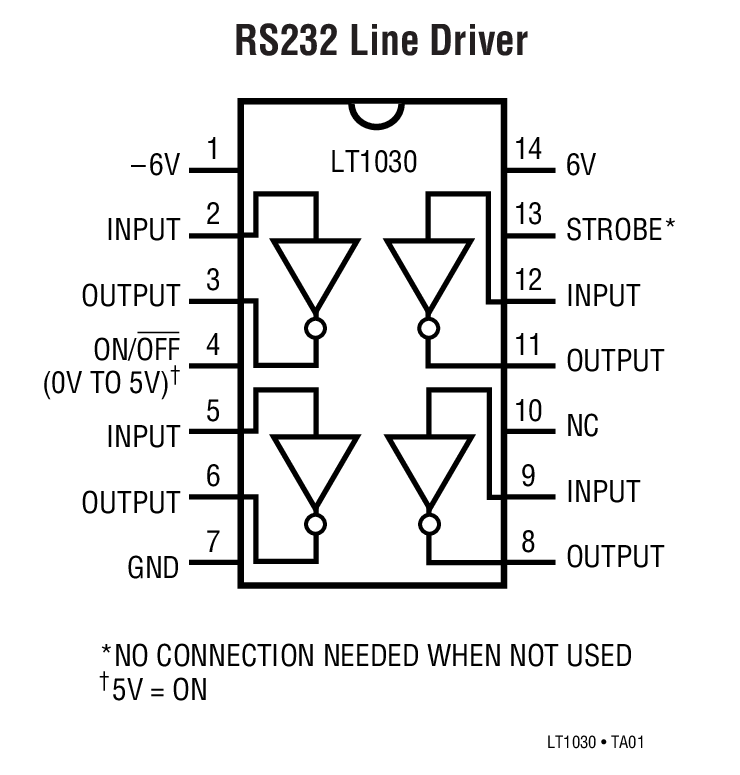

  • RS232ドライバ
  • マイクロパワー・インターフェイス
  • レベル変換器
