製品概要
機能と利点
- 電圧ノイズ
- 1.1nV/√Hz(MAX)@1kHz
- 0.85nV/√Hz(TYP)@1kHz
- 1.0nV/√Hz(TYP)@10Hz
- 35nV(P-P)(TYP)(0.1Hzから10Hz)
- 電圧および電流ノイズは100%テスト
- 利得帯域幅積
- LT1028： 50MHz(MIN)
- LT1128： 13MHz(MIN)
- スルーレート
- LT1028： 11V/μs(MIN)
- LT1128： 5V/μs(MIN)
- オフセット電圧： 40μV(MAX)
- 温度によるドリフト： 0.8μV/℃(MAX)
- 電圧利得： 7,000,000(MIN)
- 8ピンSOパッケージで供給
製品概要
H（メタルキャン）、J（セラミック）、K（メタルキャン）パッケージではすでに廃品になっています。
LT1028(利得-1で安定)/LT1128(利得+1で安定)では、0.85nV/√Hz(1kHz)および1.0nV/√Hz(10Hz)など新しいノイズ性能の規格が得られます。この超低ノイズとともに優れた高速仕様(利得・帯域幅積がLT1028では75MHz、LT1128では20MHz)、無歪み出力、および高精度パラメータ(0.1μV/℃のドリフト、10μVのオフセット電圧、30,000,000の電圧利得)が得られます。LT1028/LT1128の入力段はほぼ1mAのコレクタ電流動作によって低電圧ノイズを達成していますが、入力バイアス電流はわずか25nAです。
LT1028/LT1128の電圧ノイズは50Ω抵抗のノイズ以下です。したがって、低ソース・インピーダンスのトランスジューサまたはオーディオ・アンプのアプリケーションでは全システムのノイズに対するLT1028/LT1128の影響は無視できます。
アプリケーション
- 低ノイズ周波数分析器
- 高性能オーディオ
- 赤外線検出器
- 加速度計およびジャイロ・アンプ
- 350Ωブリッジ信号調整器
- 磁気探査コイル・アンプ
- ハイドロホン・アンプ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R041 Reliability Data3/26/2018
-
AN141 - Risk Assessment Advice for High Reliability Amplifiers10/7/2013
-
AN45 - Measurement and Control Circuit Collection11/29/2012
-
AN43 - Bridge Circuits7/10/2012
-
AN21 - Composite Amplifiers5/4/2010
-
AN57 - Video Circuit Collection9/4/2008
-
AN48 - Using the LTC Op Amp Macromodels8/20/2007
-

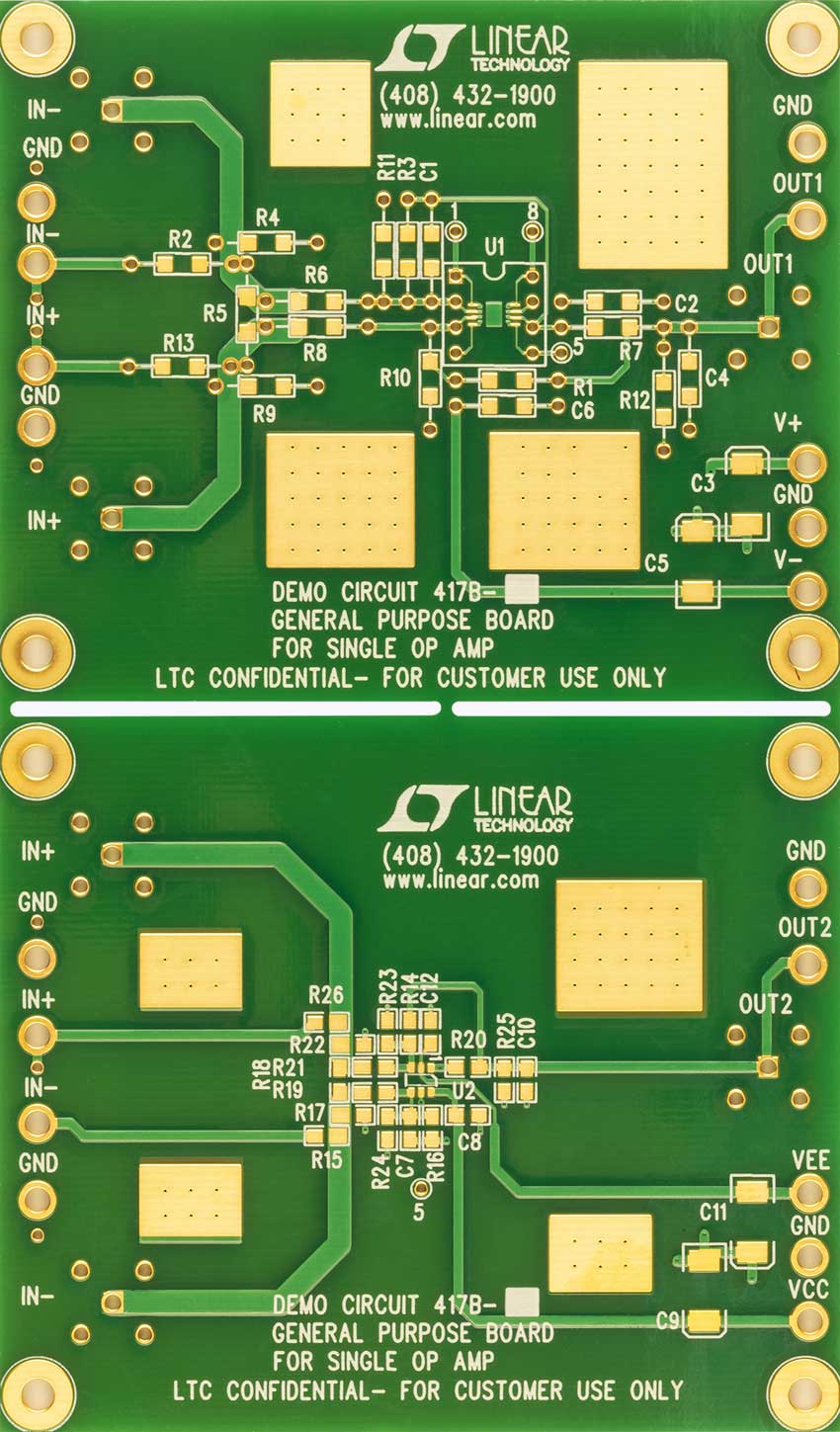

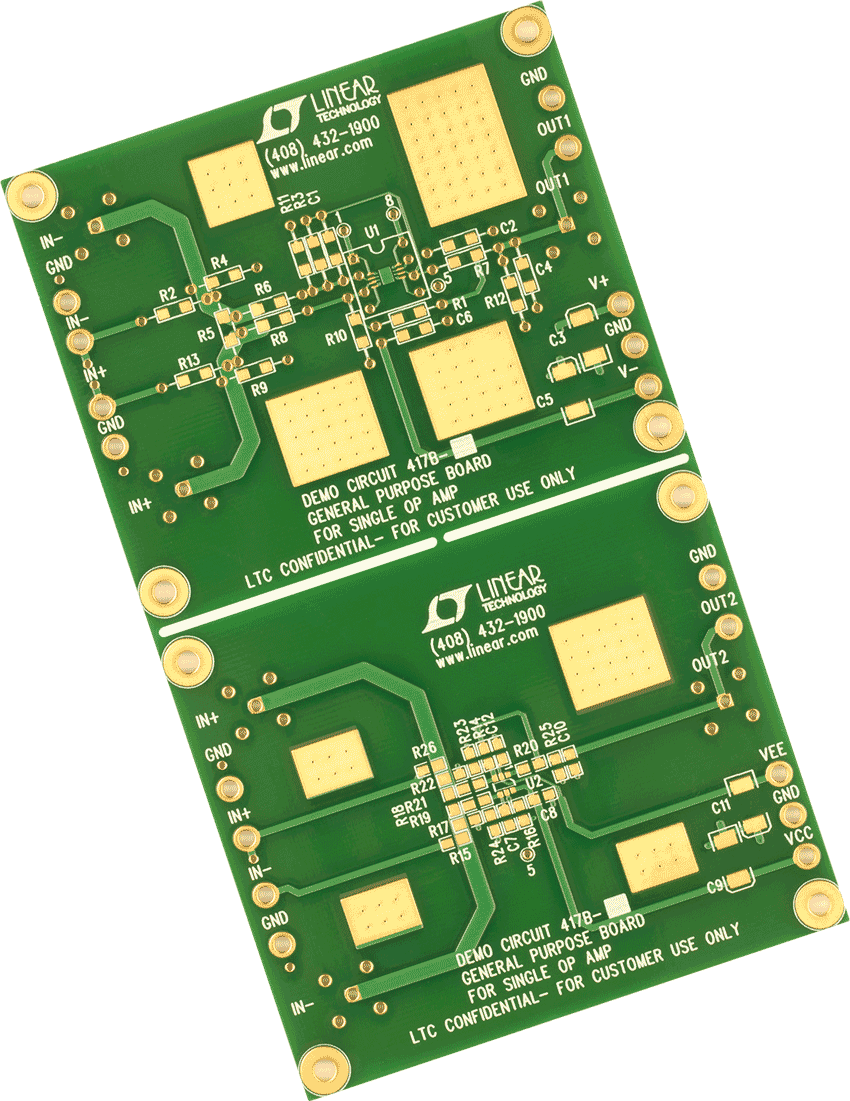

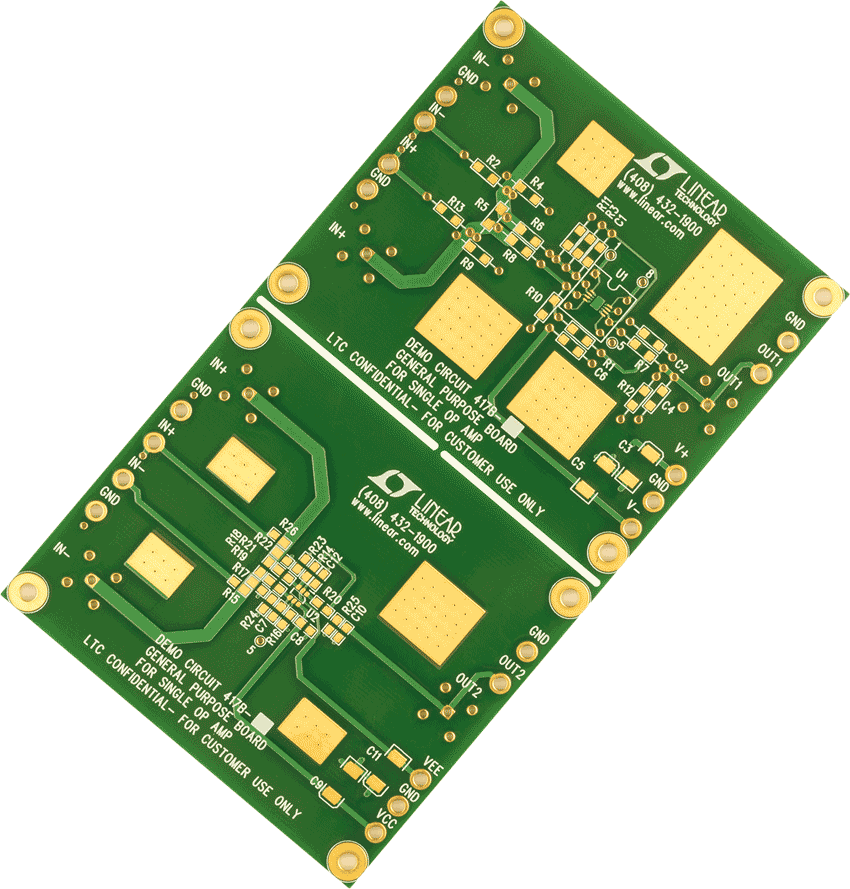

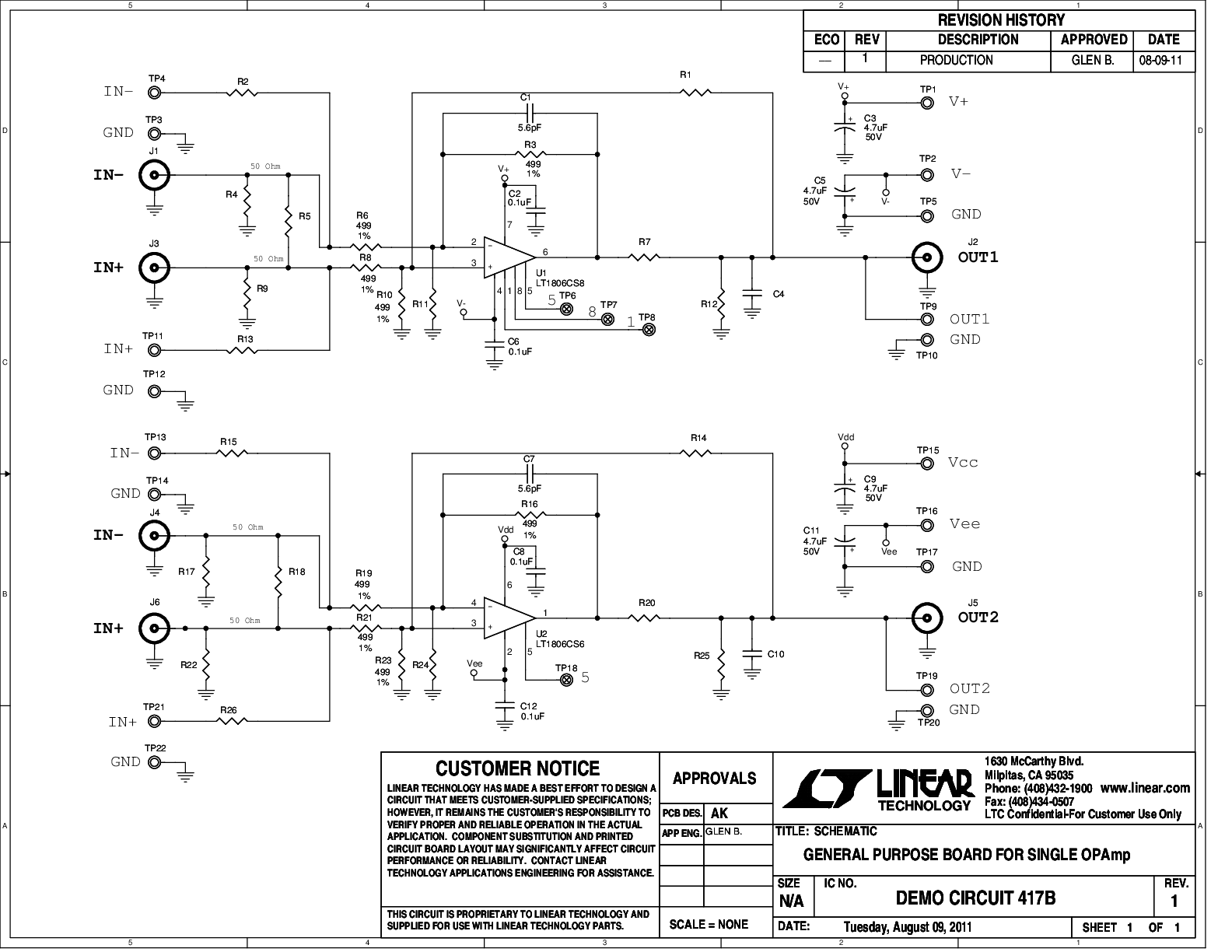

DC417B - Demo Manual2/1/2012
-
