製品概要

機能と利点

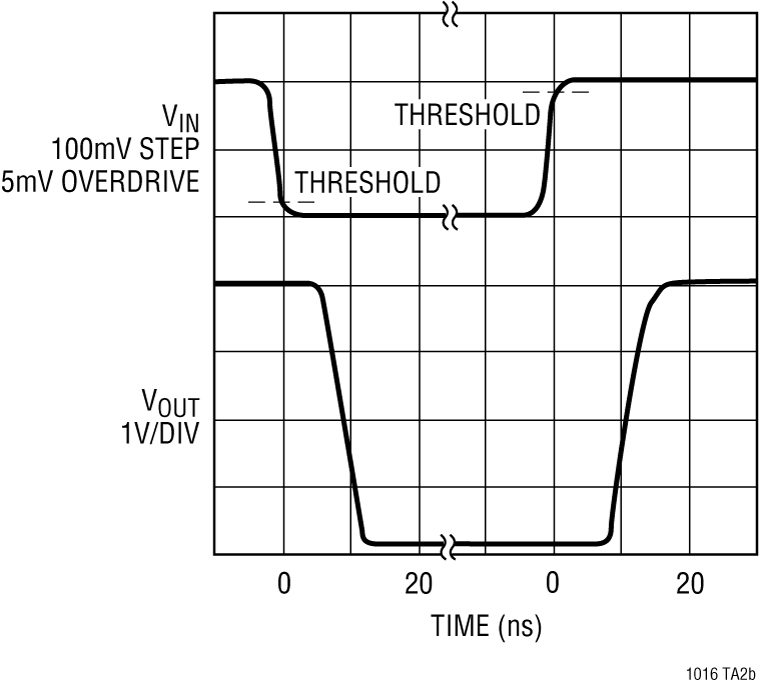

  • 超高速(10ns typ)
  • +5V単電源または±5Vで動作
  • TTLへのコンプリメンタリ出力
  • 低オフセット電圧
  • 最小入力スルー・レート要件なし
  • 電源電流スパイクなし
  • 出力ラッチ機能

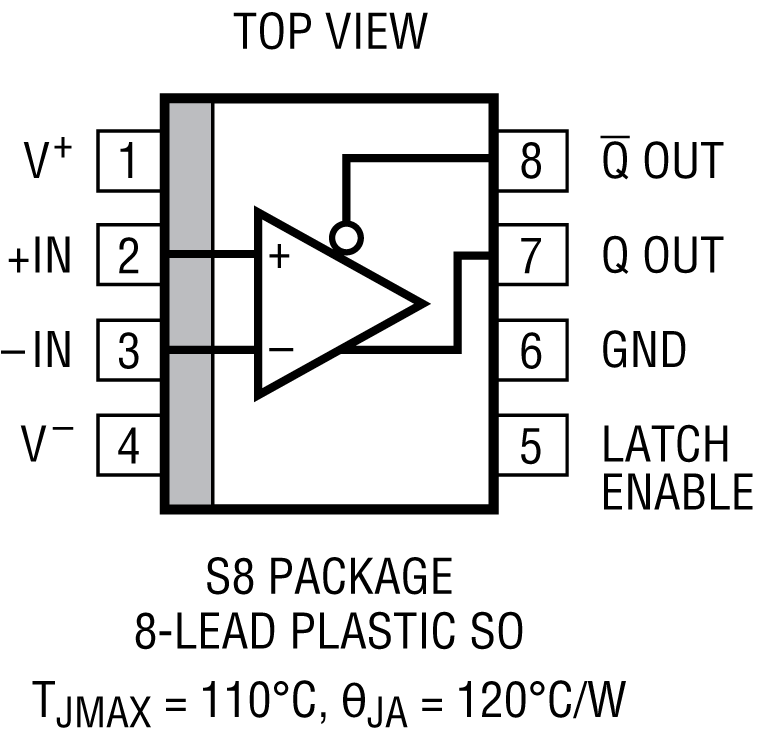

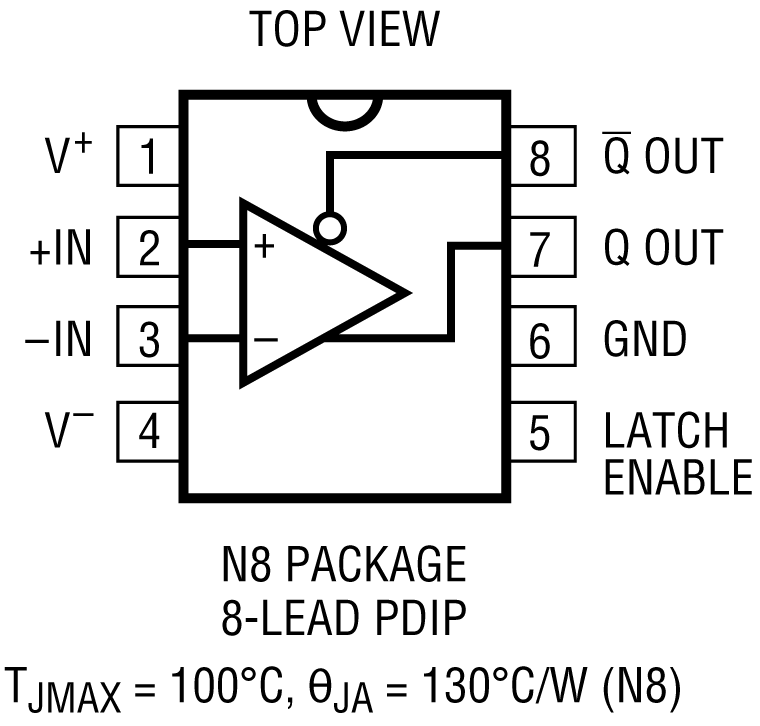

製品概要

H(メタルキャン)、J(セラミック)、K(メタルキャン)パッケージではすでに廃品になっています。

LT1016は、±5V電源または+5V単電源で動作しTTL/CMOSロジックに直接インタフェースする超高速(10ns)コンパレータです。厳密なオフセット電圧規定および高利得により、高精度アプリケーションでLT1016を使用することができます。整合コンプリメンタリ出力は、このコンパレータの多用途の特長をさらに拡大します。

ユニークな出力段により、TTL/CMOSロジックまたは受動負荷を双方向に最大速度でアクティブに駆動することができるので、従来の出力段で通常見られるような大きな電流スパイクは表われません。このため、アクティブな領域に安定して保つことができ、入力信号が低速に変位するとき、または低レベルであるときの出力「グリッチ」の問題が大幅に低減されます。

LT1016には、ラッチ・ピンがあり、ラッチ・ピンが“H”の時、出力は入力データを保持します。負の静止電源電流はわずか3mAなので実際抵抗ディバイダを使用して任意の電源電圧で負電源ピンを駆動することができます。デバイス性能は負電源電圧の変動による影響を受けません。

アナログ・デバイセズ社はLT1016の他にも各種アプリケーションに対応する広範囲のコンパレータを提供しています。


アプリケーション

  • 高速A/Dコンバータ
  • 高速サンプリング回路
  • ライン・レシーバ
  • 広範囲のVFコンバータ
  • 高速パルス高さ/幅ディスクリミネータ
  • ゼロクロス検出
  • スイッチングレギュレータの電流センス
  • 高速トリガ
  • 水晶発振
