製品概要

機能と利点

  • 20MHzの帯域幅
  • 75V/μSのスルーレート
  • 75Ωケーブルで±10Vドライブ
  • 5mAの静止電流
  • 1μF以上の容量性負荷をドライブ可能
  • 電流および熱制限
  • 4.5V以上の単一電源から動作可能

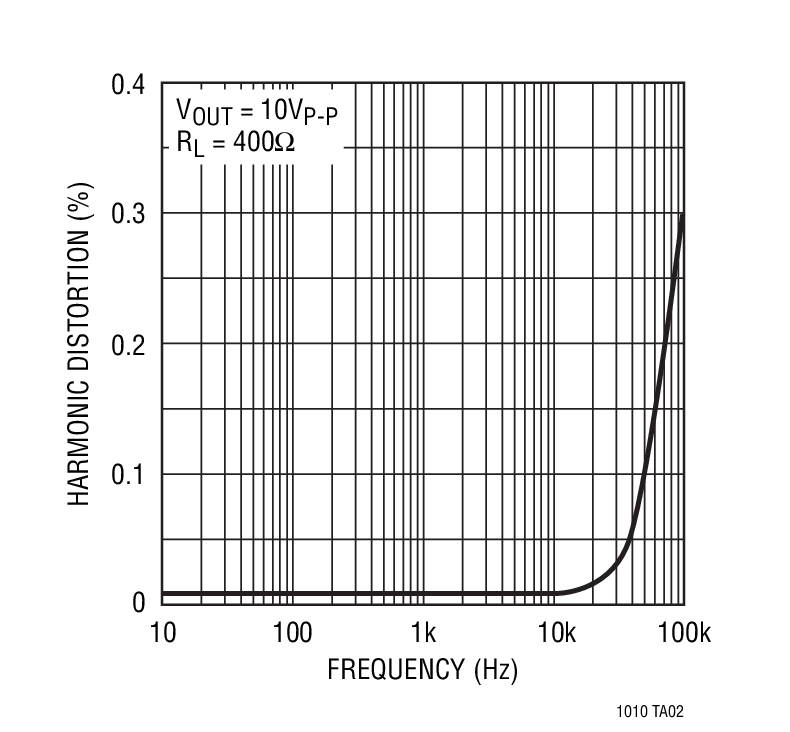

  • 低歪み動作

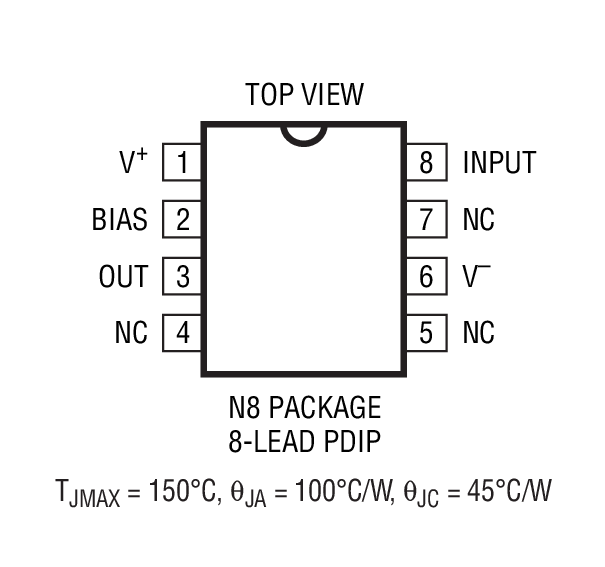

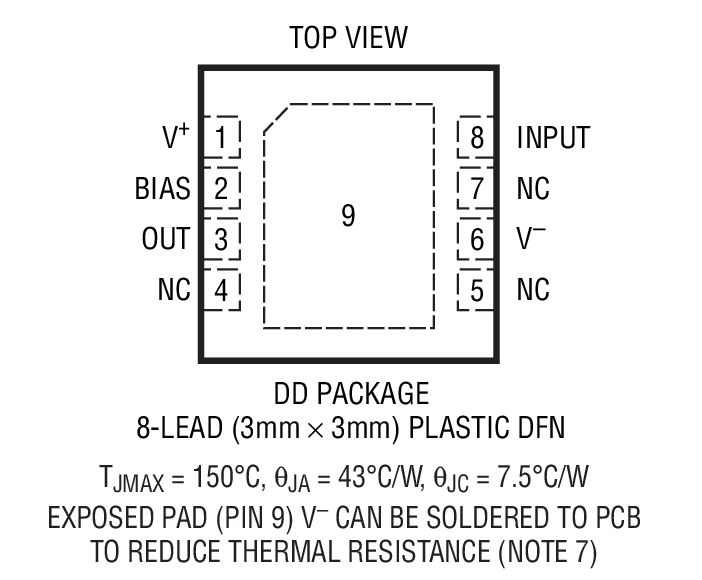

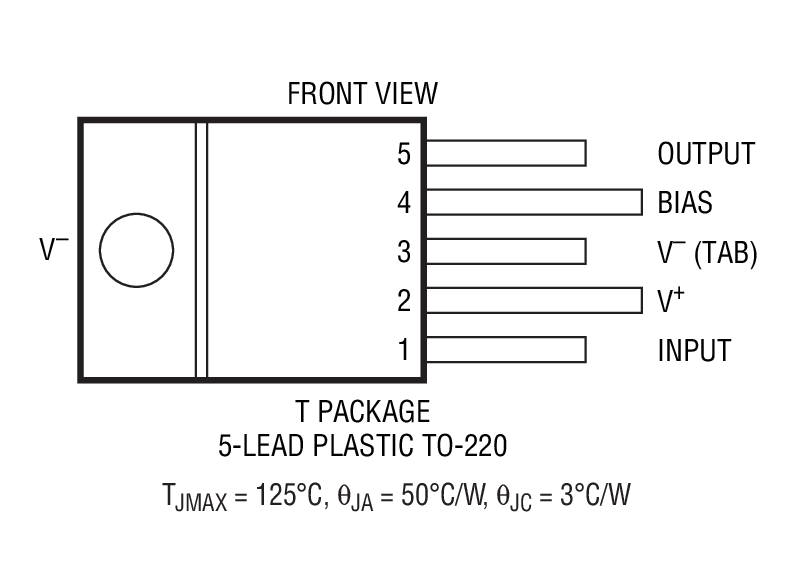

  • 8ピンミニDIP、プラスチックTO-220、および3mm x 3mm x 0.75mm小型8ピンDFNパッケージ

製品概要

H(メタルキャン)、J(セラミック)、K(メタルキャン)パッケージではすでに廃品になっています。

LT1010は高速のユニティ・ゲイン・バッファであり、現在使用しているICのオペアンプの出力能力を1桁以上増大させてくれます。容量性負荷に対してあまり敏感ではないので使いやすく、また高精度の直流アンプの熱帰還が低減されます。

このバッファはフィードバック・ループに組み込めるように設計されているので、ほあらゆるリアクティブ負荷を絶縁できます。速度は1本の外付け抵抗で改善できます。内部の動作電流は基本的には電源電圧範囲に影響されません。単一電源動作も可能です。

このモノリシックICは8ピンのミニDIPおよび8ピンDFNパッケージで供給されます。熱抵抗の低いパワー・パッケージは動作接合温度を低下させるのに役立ちます。


アプリケーション

  • オペアンプ出力のブースト
  • 容量性負荷の絶縁
  • 長いケーブルのドライブ
  • オーディオ・アンプ
  • ビデオ・アンプ
  • 小形モータへの給電
  • 動作電源
  • FETドライバ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
