製品概要
機能と利点
- 保証ノイズ：10Hz で4.5nV/√Hz
- 保証ノイズ：1kHz で3.8nV/√Hz

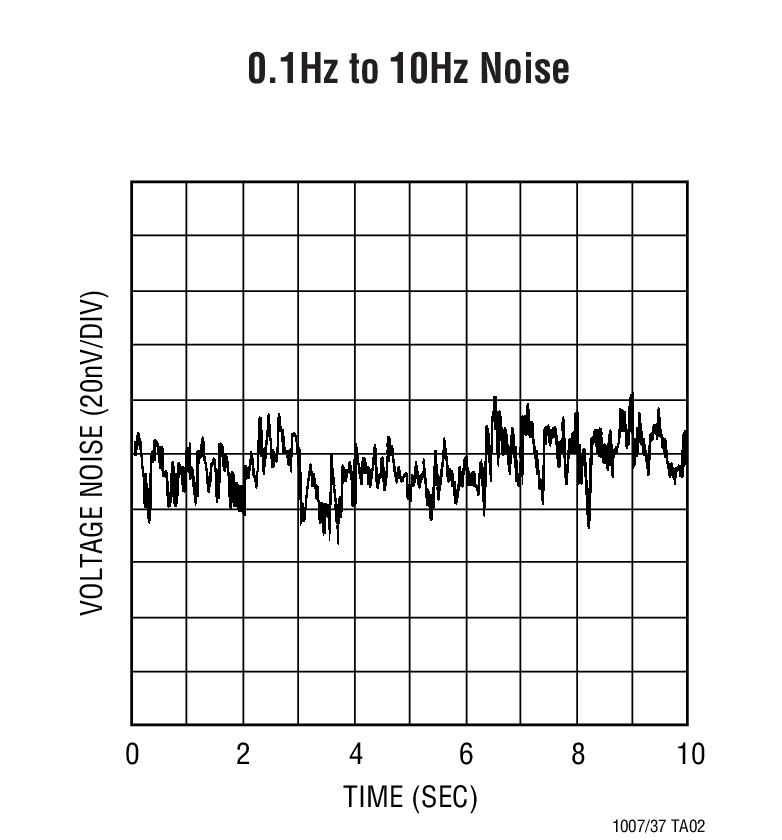

- ノイズ：0.1Hz～10Hz で60nVp-p（標準）
- 保証電圧利得：RL = 2kで7,000,000（最小）
- 保証電圧利得：RL = 600Ωで3,000,000（最小）
- 保証オフセット電圧：25μV（最大）
- 保証温度ドリフト：0.6μV/℃（最大）
- 保証スルーレート：11V/μs（最小）（LT1037）
- 保証CMRR：117dB（最小）
製品概要
LT1007/LT1037シリーズは、(400Ω抵抗のノイズよりも低い)2.5nV/√Hzの広帯域ノイズ、2Hzの1/fコーナー周波数、60nVp-pの0.1Hz～10Hzノイズといった、今日モノリシック・オペアンプに対して達成可能な最小のノイズを実現します。このような低ノイズに加え、10μVのオフセット電圧、0.2μV/℃のドリフト、130dBの同相および電源除去比、5以上の閉ループ利得で安定する非補償のLT1037における60MHzの利得帯域幅積などの卓越した高精度および高速仕様を実現しています。
LT1007/LT1037の電圧利得はきわめて高く、±10Vに2kΩの負荷をドライブする場合は20,000,000、600Ωの負荷をドライブする場合は12,000,000です。
デバイスの設計、製造プロセス、テストでは、各種の主要パラメータの全体の分布を最適化することに重点が置かれました。その結果、最も低コストのグレード（LT1007CおよびLT1037C）でも、同等グレードの競合アンプと比べて格段に優れた仕様を実現します。
下図に示す正弦波発生器アプリケーションは、LT1037の低ノイズおよび低歪み特性を活かしたものです。
アプリケーション
- 低ノイズ信号処理
- マイクロボルト精度のスレッショルド検出
- ストレインゲージ・アンプ
- 直接結合されたオーディオ利得段
- 正弦波発生器
- テープ・ヘッド用プリアンプ
- マイク用プリアンプ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R007 Reliability Data3/22/2018
-
DC417B - Demo Manual2/1/2012
-
LT1007 Dice Specification10/23/2009
-
DN15 - Noise Calculations in Op Amp Circuits6/28/2016
-
DN3 - Operational Amplifier Selection Guide for Optimum Noise Performance6/28/2016
-
DN42 - Chopper vs Bipolar Op Amps—An Unbiased Comparison7/24/2014
-
DN145 より小型で高精度の新型電圧リファレンス2/21/2008
-
DN140 最適なノイズ特性のための最新オペアンプ選択ガイド2/21/2008
-
DN6 - Operational Amplifier Selection Guide for Optimum Noise Performance8/20/2007
-
Design Note 36: Ultra Low Noise Op Amp Combines Chopper and Bipolar Op Amps1/1/1990
-
High Voltage Amplifiers9/10/2013
-
Consider New Precision Amplifiers for Updated Industrial Equipment Designs9/1/2009 LT Journal
-
New Rail-to-Rail Output Op Amps Bring Precision Performance to Low Voltage Systems5/1/2000 LT Journal
-
JFET Op Amps Equal Low Noise Bipolars and Have Picoamp Current Noise9/1/1999 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1007
LT1007A
LT1007CS
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
おすすめ製品
LT1007 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

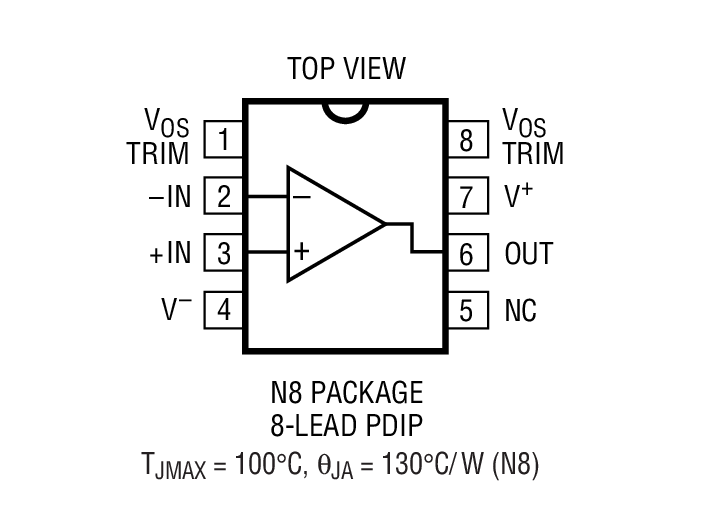

| LT1007ACN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1007CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |

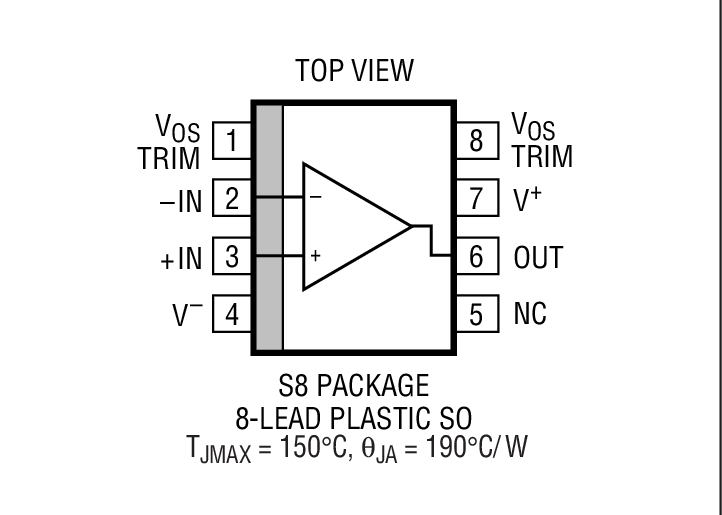

| LT1007CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
