ICL7660

スイッチトキャパシタ電圧コンバータ

すべて表示 showmore-icon

業界標準ピン配列の20mAチャージポンプ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.3)

PDF

1 1, 1900 ellipse 日本語

1017: スイッチトキャパシタ電圧コンバータ Data Sheet

データシートご利用上の注意
PDFファイルを開く external-link 1.00M
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 11
1Ku当たりの価格 最低価格：$1.53
特長
  • 小型µMAXパッケージ
  • 動作電源電圧範囲：1.5V～10.0V
  • 電力変換効率：98% (typ)
  • 入力電圧の反転、倍圧、分圧、または増幅
  • スイッチング周波数を高めるBOOSTピン(MAX1044)
  • 無負荷時の消費電流：5Vで最大200µA
  • より高い電圧動作で外付けダイオード不要
製品概要
show more Icon

MAX1044およびICL7660は、正の入力電圧を反転、倍圧、分圧、または増幅するモノリシック、CMOSスイッチトキャパシタ電圧コンバータです。これらの製品は、業界標準のICL7660およびLTC1044とピン互換性があり、全温度範囲で外付けダイオードなしで1.5V～10Vでの動作が保証されています。これらの製品は、0.5Vの出力ドロップで10mAを供給します。MAX1044は、発振周波数をオーディオ帯域以上に上げ、外付けコンデンサのサイズ条件を緩和するBOOSTピンを備えています。

MAX1044/ICL7660は、低自己消費電流と高効率を兼ね備えています。発振制御回路および4つのパワーMOSFETスイッチが内蔵されています。アプリケーションとしては、アナログ回路の電源用に、+5Vのロジック電源から-5V電源の生成する場合などがあります。より大きな電力が必要なアプリケーションでは、MAX660が0.65V以下の電圧ドロップで最大100mAを供給します。

アプリケーション

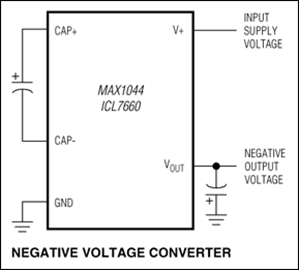

  • +5Vロジック電源から-5Vの電源供給
  • データ収集
  • EIA/TIA-232EおよびEIA/TIA-562用電源
  • ハンドヘルド機器(PDA、パームトップ)
  • オペアンプ電源
  • パネルメータ
  • パーソナル通信機器
  • ポータブル電話
