HMC983

フラクショナルN分周器および周波数スイーパ、DC - 7 GHz

すべて表示 showmore-icon

: 最終販売 tooltip
: 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
機能
  • 広帯域:DC~7GHz入力
    • 20ビット周波数分周器
  • 低ノイズ:−160dBc/Hz
  • 低スプリアス:最大スプリアス−95dBc
  • 48ビット100MHzデルタ・シグマ変調器(DSM)
    • 設定可能なDSMサイズ
    • プログラマブル・シード
    • 位相ステップ
  • 内蔵周波数スイーパ
    • リニア、コヒーレント・スイープ
    • 2方向、1方向、ユーザ定義のスイープ・モード
    • 自動またはトリガ
    • プログラマブル・シード
    • SPIおよび外部トリガ
  • 外部DSM用の5つのGPIO
  • PFDチップ(HMC984LP4E)によるサイクル・スリップ防止機能
  • 差動VCO入力と分周器出力
  • プログラマブル出力電流制御:
    • 5mA~17.5mAのオープン・コレクタ出力ドライバ
  • 32ピン5×5mm SMTパッケージ:25mm2
追加の詳細
show more Icon

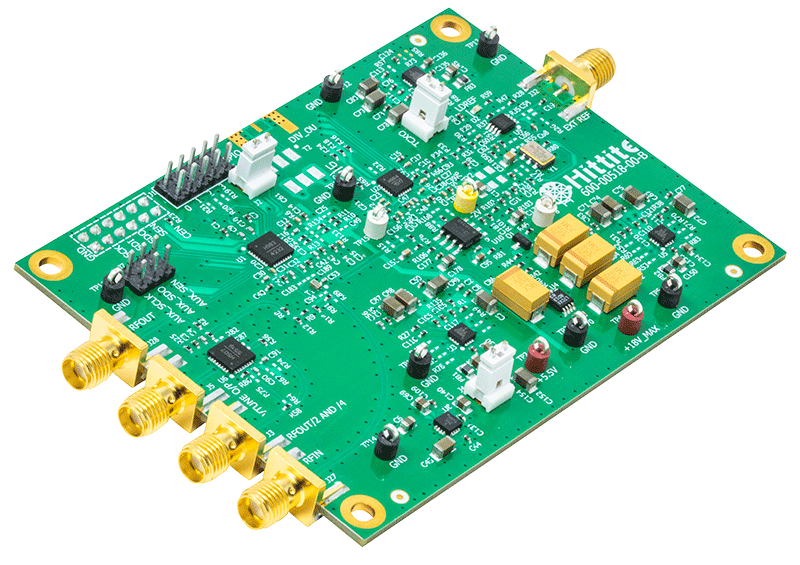

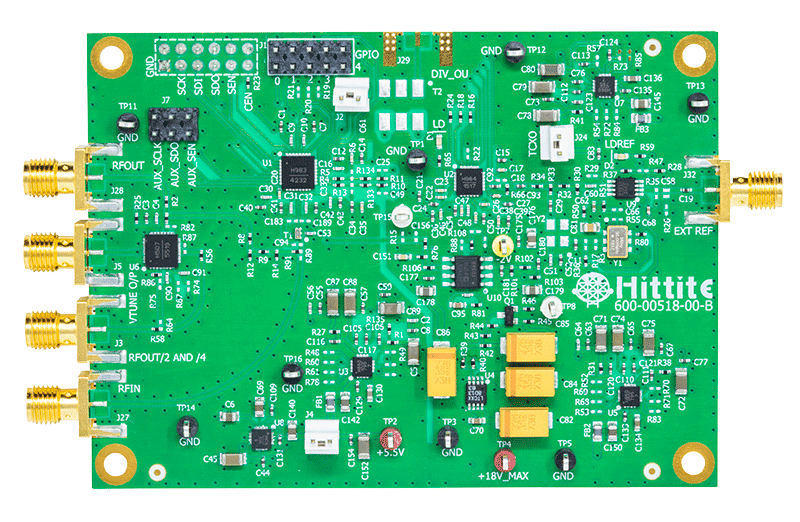

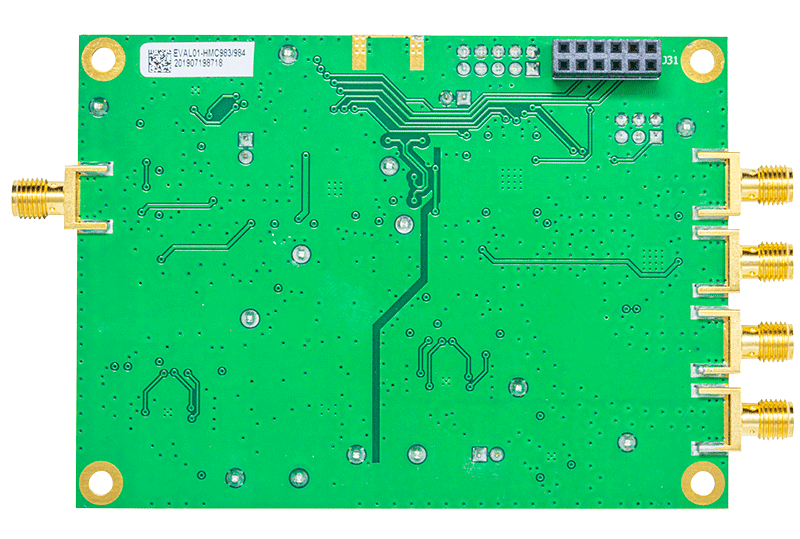

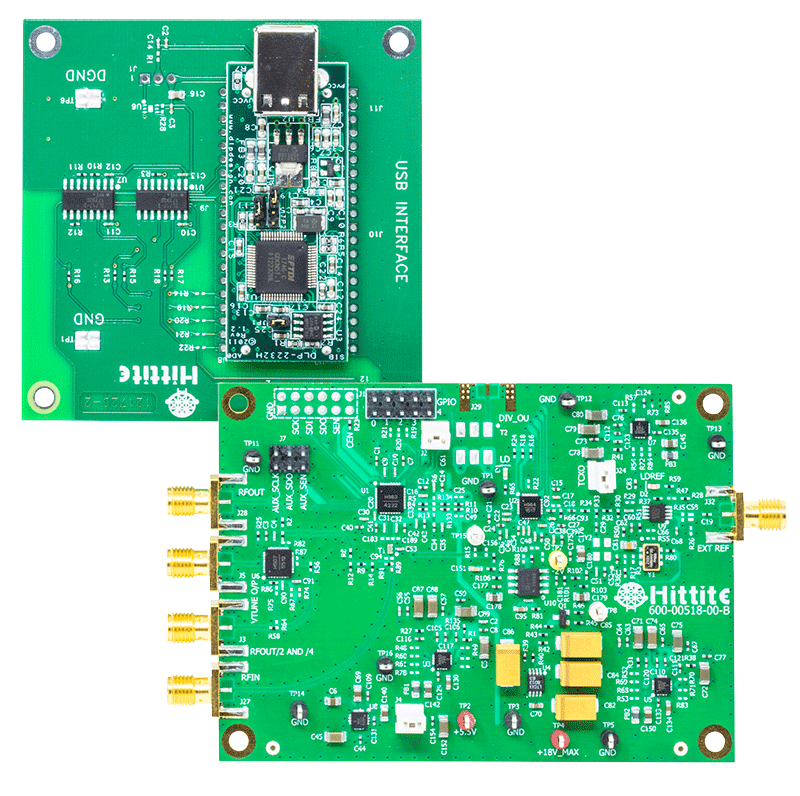

HMC983LP5Eは、フラクショナルN周波数合成や、特に優れたスプリアス性能を必要とするスタンドアロン型の低ノイズ周波数分周器アプリケーション向けのフラクショナル周波数分周器です。

HMC983LP5EはどのVCOや互換位相ディテクタにも対応しますが、専用デバイスのHMC984LP4Eとペアで使用したときに最良の性能と機能を発揮します。

SiGe BiCMOSプロセスで製造されたHMC983LP5Eは、48ビットのデルタ・シグマ・フラクショナル変調器(DSM)です。位相アキュムレータのサイズを調整でき、周波数ステップ・サイズと分解能を精密に制御することができます。内蔵DSMは、周波数誤差ほぼゼロで周波数を生成できます。このDSMにはプログラマブル周波数スイープ機能もあり、さまざまな自動およびユーザ定義スイープ・モードやトリガ・オプションが選べます。トリガ方法としては、ハードウェア・トリガ・ピンや、オプションの遅延トリガによるSPIトリガが利用できます。

HMC983LP5Eは、さまざまな構成が可能な汎用性に優れたデバイスです。汎用I/O(GPIO)は5つあります。GPIOポートを使ったDSM出力によって、DSMシーケンスをインポートまたはエクスポートしてさまざまな構成オプションを実現できます。

HMC983LP5Eの分周器出力は差動のオープン・コレクタ出力で、電流を調整してさまざまなオフチップ負荷に対応できます。


アプリケーション

  • 試験装置
  • 携帯機器
  • 超低スプリアスの高性能フラクショナルN周波数合成
  • スタンドアロン分周器/デルタ-シグマ・モジュール
