製品概要

機能と利点

  • 400mAの大電流
  • 低ドロップアウト:400mA出力で300mV
  • 超低ノイズ:3nV/√Hz(10kHz時)、6nV/√Hz(1kHz時)
  • 高電源除去比(PSRR) <60dB(1kHz時)、<30dB(1MHz時)
  • 調整可能電圧出力:VR 1.8~5V(400mA時)
  • 低ESRのセラミック・コンデンサで動作
  • 低パワーダウン電流:<1μA
  • 熱保護
  • 16ピン3×3mm SMTパッケージ:9mm2

製品概要

HMC976LP3Eは、BiCMOS超低ノイズ・リニア電圧レギュレータです。0.1MHz~10MHzでの電源除去比(PSRR)が高いため、先行段のスイッチング・レギュレータやその他の電源のノイズを効果的に除去します。電圧出力は、Hittiteの広範なVCO組込みPLL製品などの周波数生成サブシステムに最適です。外付け抵抗を1個使うだけで、出力電圧をデフォルト値より低い値に調整できます。

出力はHVピンを接地することによって5Vに設定でき、TTL対応イネーブル入力によってレギュレータをパワーダウンできます。HMC976LP3Eは、3×3mm QFN SMTパッケージを使用しています。

アプリケーション

  • 試験用計測装置
  • ミリタリ無線、レーダー、ECM
  • 基地局インフラストラクチャ
  • 超低ノイズ周波数生成
  • フラクショナルNシンセサイザ電源
  • ミックスド・シグナル回路電源

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

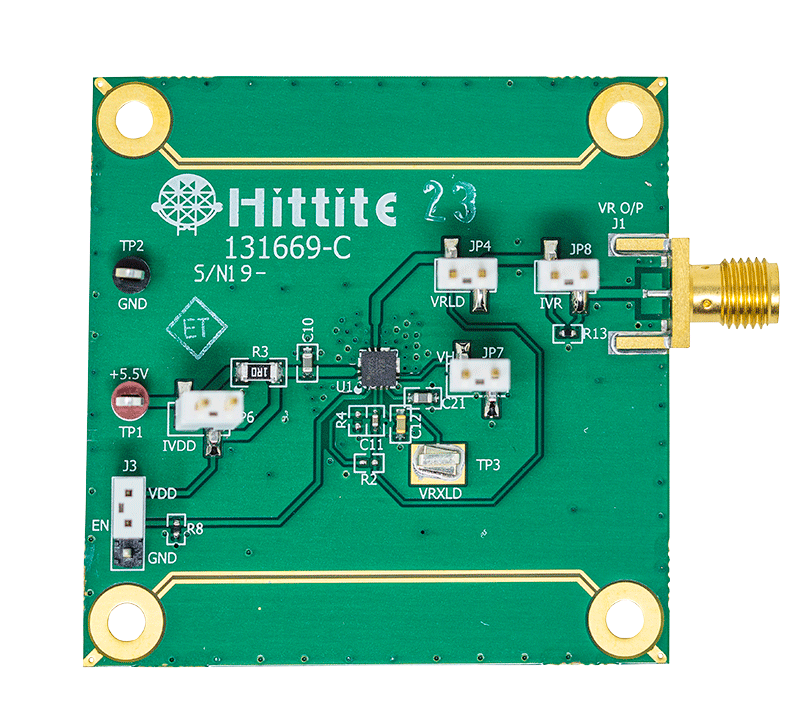

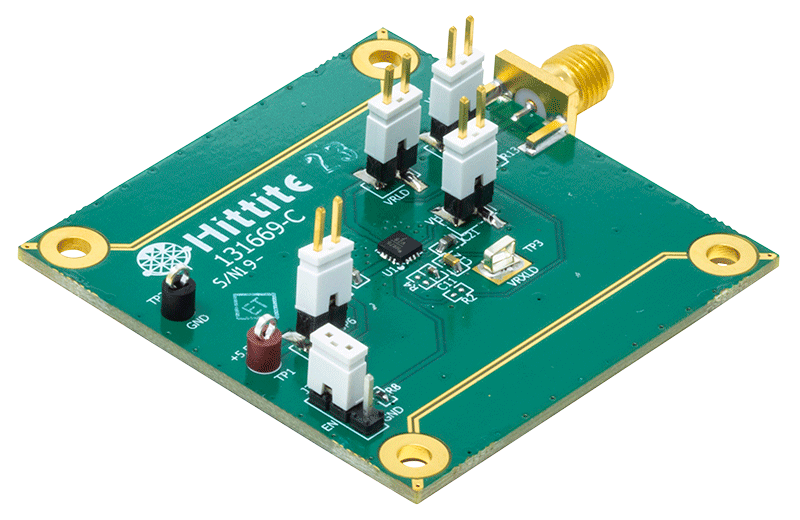

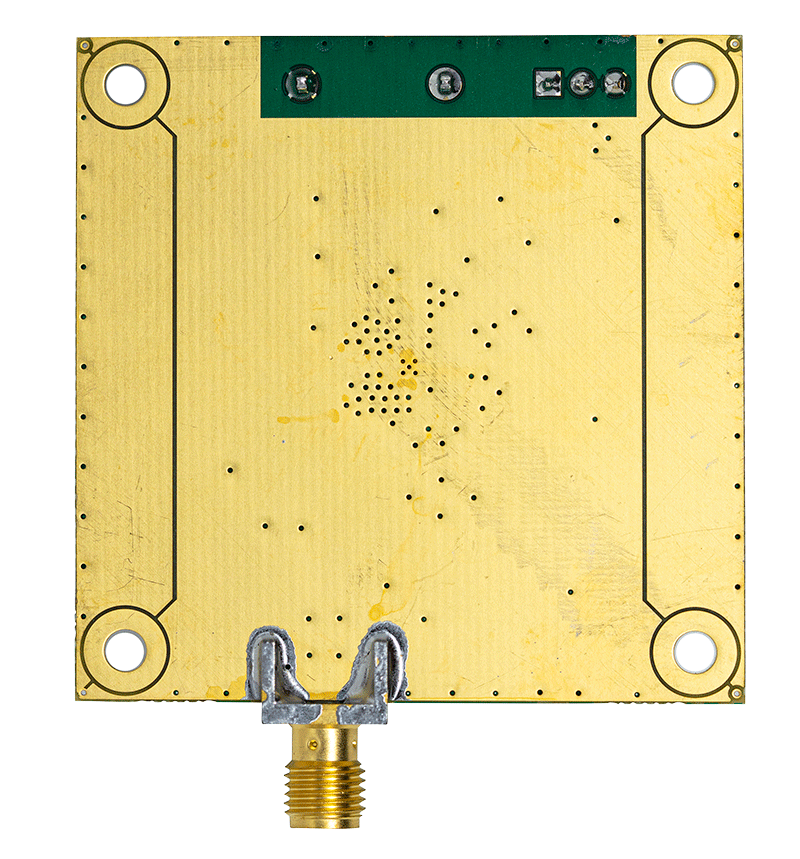

評価キット (1)
