特長
- 差動およびシングルエンド入力/出力
- 低消費電力:294mW(代表値)
- 短い立上がり時間と立下がり時間:17ps
- プログラマブル差動出力電圧スイング:525~1300mVp-p
- 伝播遅延:121ps
- 単電源:−3.3V
- 32ピン5×5mm SMTパッケージ:25mm2

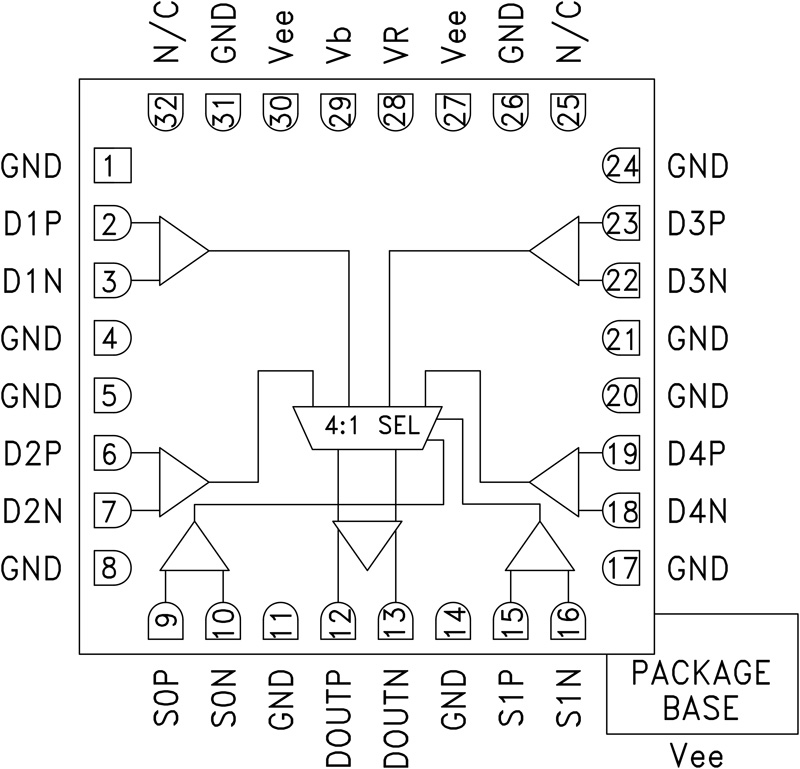

HMC958LC5は、最大14Gbpsのデータ伝送速度と最大14GHzのセレクタ・ポート動作に対応する4:1セレクタです。適切に選択されたポートがアサートされた時点で、1つまたは2つの必要な出力へ差動入力をルートします。HMC958LC5には、損失補償や信号レベルの最適化を可能にする出力レベル制御ピンVRもあります。
HMC958LC5のすべてのシングルエンド入力信号は、50Ωでグラウンドに終端されてACまたはDCカップルされます。HMC958LC5の出力は、差動またはシングルエンドで動作します。出力は50Ω終端システムに直接接続でき、終端システムが非接地DC電圧に対して50Ωの場合は、DCブロッキング・コンデンサを使用できます。HMC958LC5は−3.3V DC単電源で動作し、セラミック製のRoHS準拠5×5mm SMTパッケージを使用しています。
アプリケーション
- SONET OC-192および10 GbE
- 16Gファイバ・チャンネル
- 4:1マルチプレクサ
- 組込みテスト
- 広帯域試験および測定
データシートに関する追加・詳細情報は RFMG-hsl@analog.com へ英語でお問い合わせください。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
HMC958LC5 | 32-Lead LFCSP_CAV (5mm x 5mm w/ EP) |
|
|
HMC958LC5TR | 32-Lead LFCSP_CAV (5mm x 5mm w/ EP) |
|
|
HMC958LC5TR-R5 | 32-Lead LFCSP_CAV (5mm x 5mm w/ EP) |
|
- HMC958LC5
- ピン/パッケージ図
- 32-Lead LFCSP_CAV (5mm x 5mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- HMC958LC5TR
- ピン/パッケージ図
- 32-Lead LFCSP_CAV (5mm x 5mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- HMC958LC5TR-R5
- ピン/パッケージ図
- 32-Lead LFCSP_CAV (5mm x 5mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-HMC958LC5
HMC958LC5 Evaluation Board
製品の詳細
This page contains ordering information for evaluating the HMC958LC5.
資料
