HMC8413

低ノイズ・アンプ、0.01GHz~9GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$51.51
機能
    HMC8413の機能
  • 低ノイズ指数:0.01GHz~7GHzで1.9dB(typ)
  • 単一正電源(自己バイアス)
  • 高ゲイン:0.01GHz~7GHzで19.5dB(typ)
  • 高OIP3:0.01GHz~7GHzで35dBm(typ)
  • RoHS準拠、2mm × 2mm、6ピンLFCSP
    商用宇宙製品向けの機能
  • 航空宇宙アプリケーションをサポート
  • ウェーハ拡散ロット・トレーサビリティ
  • 放射線ベンチマーク
    • トータル・ドーズ効果(TID):30krads
    • 62.4MeV-cm2/mg以下の線エネルギー付与でのシングル・イベント・ラッチアップ(SEL)発生なし
製品概要
show more Icon

HMC8413LP2FETR-CSLの詳細については、対応するデータシートを参照してください。

HMC8413は、ガリウム・ヒ素(GaAs)モノリシック・マイクロ波集積回路(MMIC)の擬似格子整合型高電子移動度トランジスタ(pHEMT)低ノイズ広帯域アンプで、動作範囲は0.01GHz~9GHzです。

HMC8413は、それぞれ代表値で19.5dBのゲイン、1.9dBのノイズ指数、0.01GHz~7GHzで35dBmの出力3次インターセプト(OIP3)を提供し、5V電源電圧からわずか95mAを必要とします。この低ノイズ・アンプは、飽和出力電力(PSAT)の代表値が0.01GHz~7GHzで22dBmであるため、アナログ・デバイセズの多くのバランスド・ミキサー、同相/直交(I/Q)ミキサー、イメージ除去ミキサー用の局部発振器(LO)ドライバとして機能することができます。

HMC8413は、内部で50Ωに整合した入出力も備えているため、表面実装技術(SMT)ベースの大容量マイクロ波無線のアプリケーションに最適です。

HMC8413はRoHS準拠の2mm × 2mm、6ピンLFCSPに収められています。

多機能ピン名は、関係する機能のみを参照されることがあります。

アプリケーション

  • 試験用計測器
  • 防衛用通信
  • 防衛用レーダー
  • 電気通信

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$51.51

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
HMC8413LP2FE
  • HTML
  • HTML
HMC8413LP2FE-CSL
  • HTML
  • HTML
HMC8413LP2FETR
  • HTML
  • HTML
HMC8413LP2FETR-CSL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 28, 2023

- 23_0146

Process Revision for Select Low Noise Amplifier Products

HMC8413LP2FE

製造中

HMC8413LP2FE-CSL

製造中

HMC8413LP2FETR

製造中

HMC8413LP2FETR-CSL

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 28, 2023

- 23_0146

arrow down

Process Revision for Select Low Noise Amplifier Products

HMC8413LP2FE

製造中

HMC8413LP2FE-CSL

製造中

HMC8413LP2FETR

製造中

HMC8413LP2FETR-CSL

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

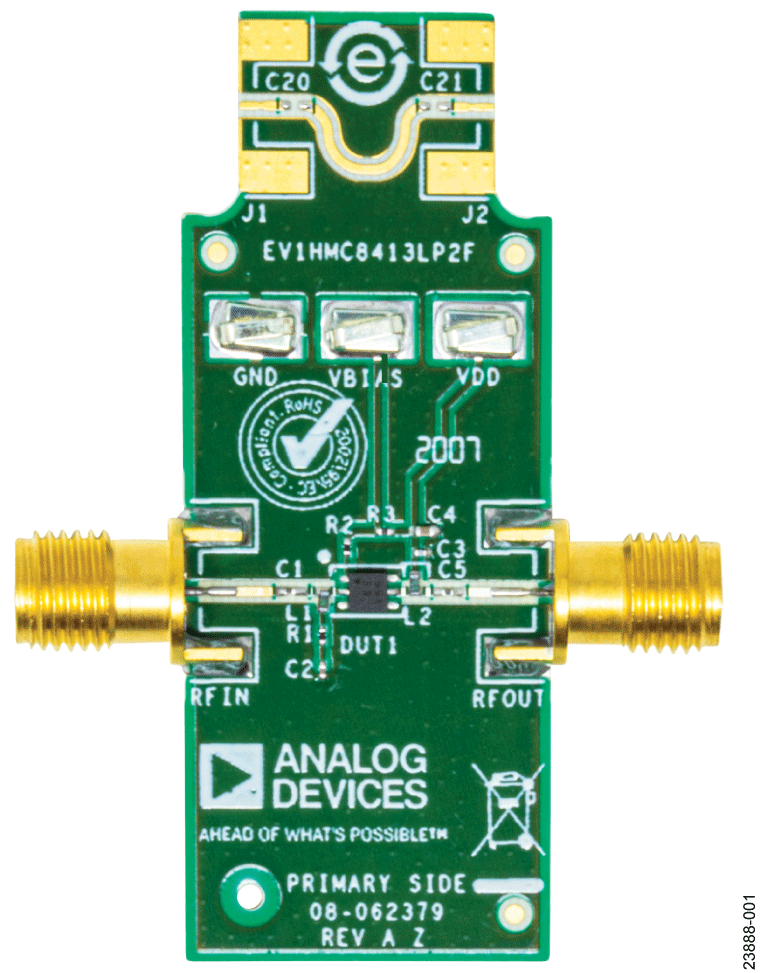

EVAL-HMC8413

0.01GHz~9GHzでのHMC8413低ノイズ・アンプの評価

zoom

EVAL-HMC8413

0.01GHz~9GHzでのHMC8413低ノイズ・アンプの評価

0.01GHz~9GHzでのHMC8413低ノイズ・アンプの評価

機能と利点

  • 4層、Rogers 4350BおよびIsola 370HR評価用ボード
  • エンド起動、3.5mm RFコネクタ
  • スルー・キャリブレーション・パス(実装解除)

製品の詳細

EV1HMC8413LP2Fは、厚さ10ミルのRogers 4350BおよびIsola 370HR、銅被覆を使用した4層のプリント回路基板(PCB)で構成され、公称の厚さは62ミルです。EV1HMC8413LP2FのRFINおよびRFOUTポートは、3.5mmメス同軸コネクタで装着されており、それぞれのRFパターンは50Ωの特性インピーダンスを持ちます。EV1HMC8413LP2Fには、HMC8413の動作温度−40°C~+85°Cの全範囲での使用に適したコンポーネントが搭載されています。ボード・パターン損失を補正するため、J1コネクタとJ2コネクタの間にスルー・キャリブレーション・パスが用意されています。スルー・キャリブレーション・パスを使用するには、J1およびJ2にRFコネクタを差し込む必要があります。スルー・キャリブレーション・パスの性能については、表1と図3を参照してください。

EV1HMC8413LP2Fのグラウンド・パスとRFOUT/VDDピンには、表面実装技術(SMT)テスト・ポイント・コネクタ、GND、およびVDDを介してアクセスします。VBIASの予備のテスト・ポイントとして、RBIASピンへの簡易アクセスが提供されています(テスト・ポイント・アセンブリについてはユーザ・ガイドの図5を参照)。
EV1HMC8413LP2FのRFパターンは、50Ωの接地された共平面導波路です。パッケージのグラウンド・ピンと露出パッドは、グラウンド・プレーンに直接接続します。ヒート・シンクへの適切な電気伝導および熱伝導を確保するため、グラウンド・パドル直下の領域に特に集中させる形で、上面と底面のグランド・プレーンを複数のビアで接続しています。

EV1HMC8413LP2Fの電源デカップリング・コンデンサは、デバイスの特性評価に使用される構成を表しています。コンデンサの数を減らすことができますが、減らすことができるコンデンサの数はシステムごとに異なります。コンデンサの数を減らすときは、まずHMC8413から最も遠い最大のコンデンサを取り外すか、組み合わせることをお勧めします。

HMC8413の詳細については、HMC8413のデータシートを参照してください。EV1HMC8413LP2Fを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
