製品概要

機能と利点

  • 高直線性: 最大 1024 QAM の変調に対応
  • Rx IF 範囲: 80 MHz ~ 200 MHz
  • Rx RF 範囲: 800 MHz ~ 4000 MHz
  • Rx 電力制御範囲: 80 dB
  • SPI プログラマブル・バンドパス・フィルタ
  • SPI 制御インターフェース
  • 40 ピン、6 mm × 6 mm LFCSP パッケージ

製品概要

HMC8100LP6JE は、800 MHz ~ 4000 MHz の範囲の無線周波数(RF)入力信号を 140 MHz のシングル・エンドの中間周波数(IF)信号に変換して出力する、高集積の IF レシーバ・チップです。この IF レシーバ・チップは、6 mm x 6 mm の小型 LFCSP パッケージに収められ、最大 1024 QAM の複素変調を行います。HMC8100LP6JE デバイスは、2 個の VGA、3 個のパワー・ディテクタ、プログラマブル AGC ブロック、および 14 MHz、28 MHz、56 MHz、112 MHz の帯域幅を選択可能なバンドパス・フィルタを内蔵しています。また、ミキサーの後にベースバンド IQ インターフェースを備えているため、このチップ全体を ODU 構成でも使用することができます。HMC8100LP6JE は、6 GHz ~ 42 GHz の標準マイクロ波周波数帯域の全てに対応します。

アプリケーション

  • ポイント to ポイント通信
  • 衛星通信
  • ワイヤレス・マイクロ波バックホール・システム

関連製品の 800 MHz ~ 4000 MHz 中間周波数トランスミッタ HMC8200 も参照してください。

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

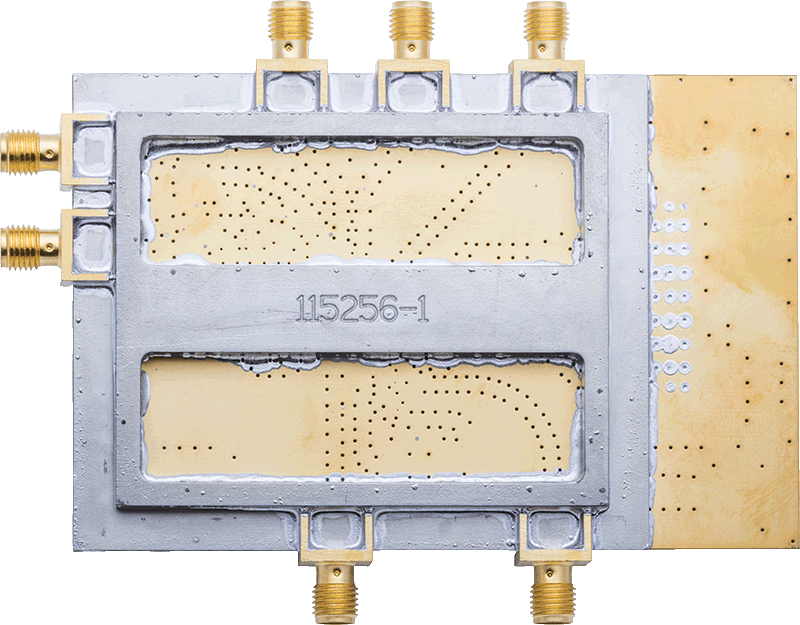

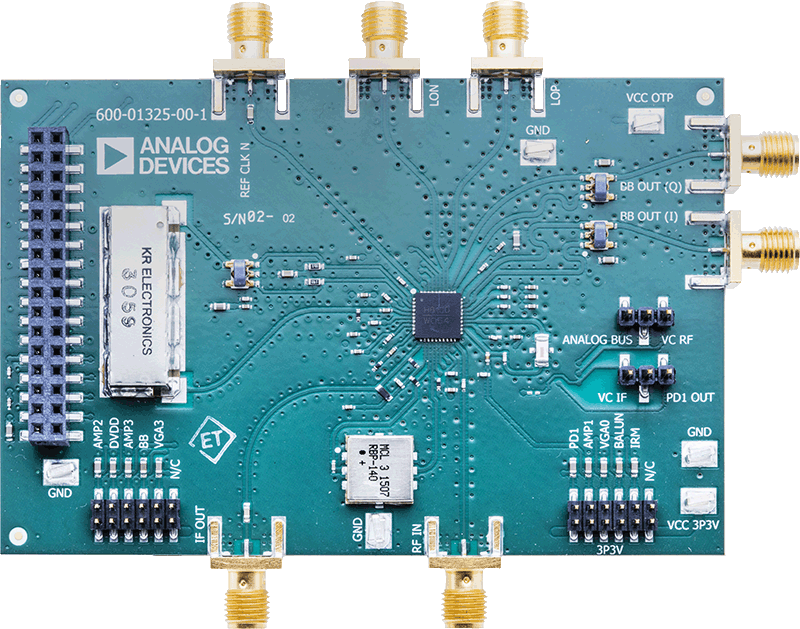

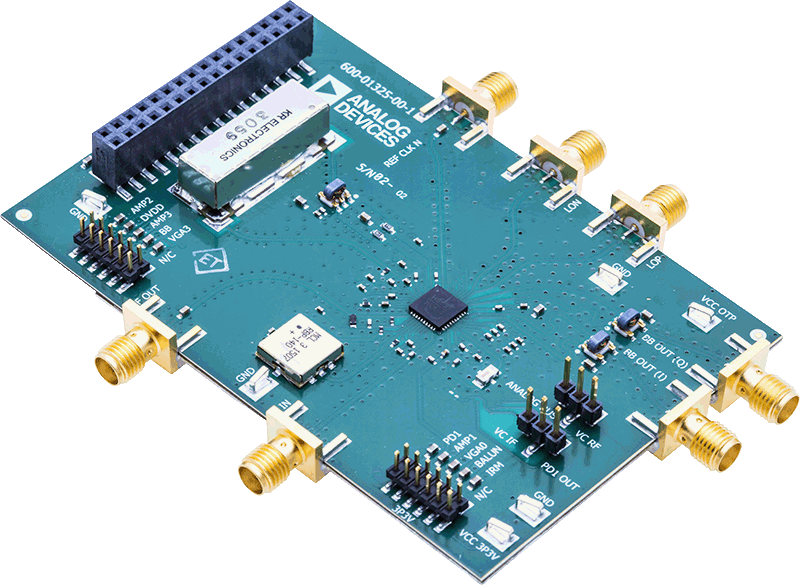

評価キット (1)
