製品概要

機能と利点

  • 変換ゲイン: 15 dB(代表値)
  • サイドバンド除去比: 22 dBc(代表値)
  • 1 dB 圧縮ポイント(P1dB)の入力電力: 4 dBm(代表値)
  • 出力 3 次インターセプト・ポイント(OIP3): 33 dBm(代表値)
  • RFOUT での局部発振器(LO)の 2 倍の周波数のリーク: 5 dBm(代表値)
  • 中間周波数(IF)入力での LO の 2 倍の周波数のリーク: -35 dBm(代表値)
  • RF リターン損失: 15 dB(代表値)
  • LO リターン損失: 15 dB(代表値)
  • 32 ピン、5 mm × 5 mm LFCSP パッケージ

製品概要

HMC7912 は、小型ガリウム・ヒ素(GaAs)擬似格子整合型HEMT(pHEMT)モノリシック・マイクロ波集積回路(MMIC)のアップコンバータです。RoHS 準拠の低ストレス射出成形プラスチック LFCSP パッケージを採用しており、動作範囲は 21 GHz ~ 24 GHz です。このデバイスは、22 dBc のサイドバンド除去比で 15 dB の小信号変換ゲインを実現します。HMC7912 は、LO のアクティブ 2 逓倍器で駆動する同相/直交(I/Q)ミキサーを前段に接続した可変ゲイン・アンプを使用しています。IF1 ミキサー入力と IF2 ミキサー入力があり、必要な側波帯を選択するのに外部 90°ハイブリッドを必要とします。この I/Q ミキサー・トポロジーにより、不要な側波帯をフィルタリングする必要性が低減されます。HMC7912 は、ハイブリッド型単側波帯(SSB)アップコンバータ・アセンブリよりはるかに小さい代替デバイスです。また、表面実装製造技術を使用できるので、ワイヤ・ボンディングが不要です。

アプリケーション

  • ポイント to ポイントおよびポイント to マルチポイント無線
  • 防衛用レーダー、電子戦(EW)、および電子諜報(ELINT)
  • 衛星通信
  • 各種センサー

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

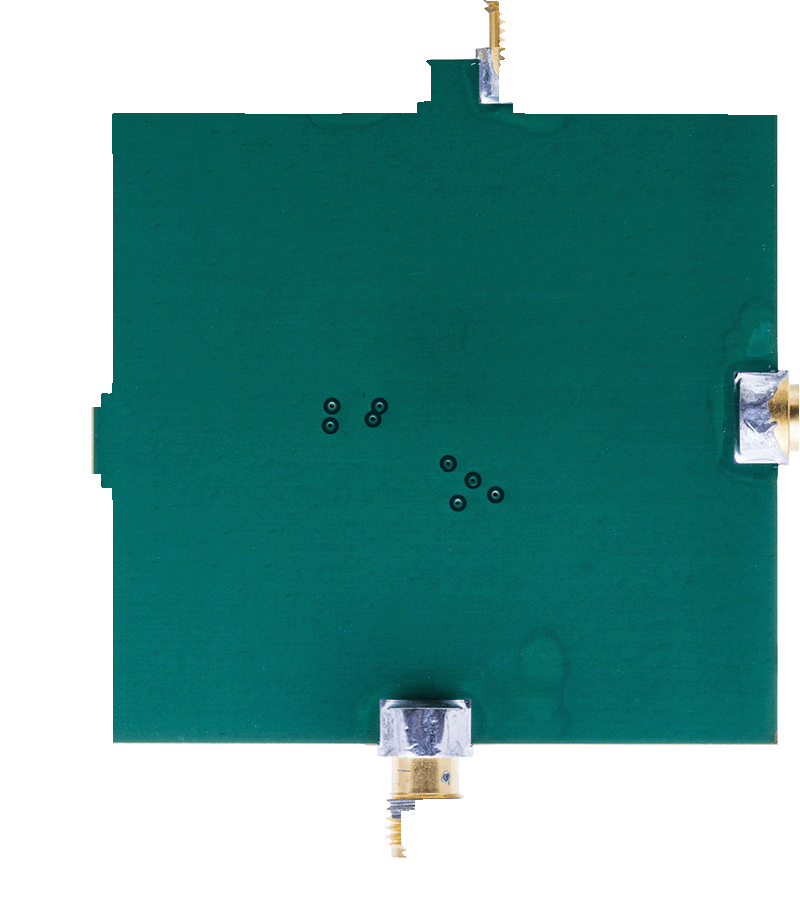

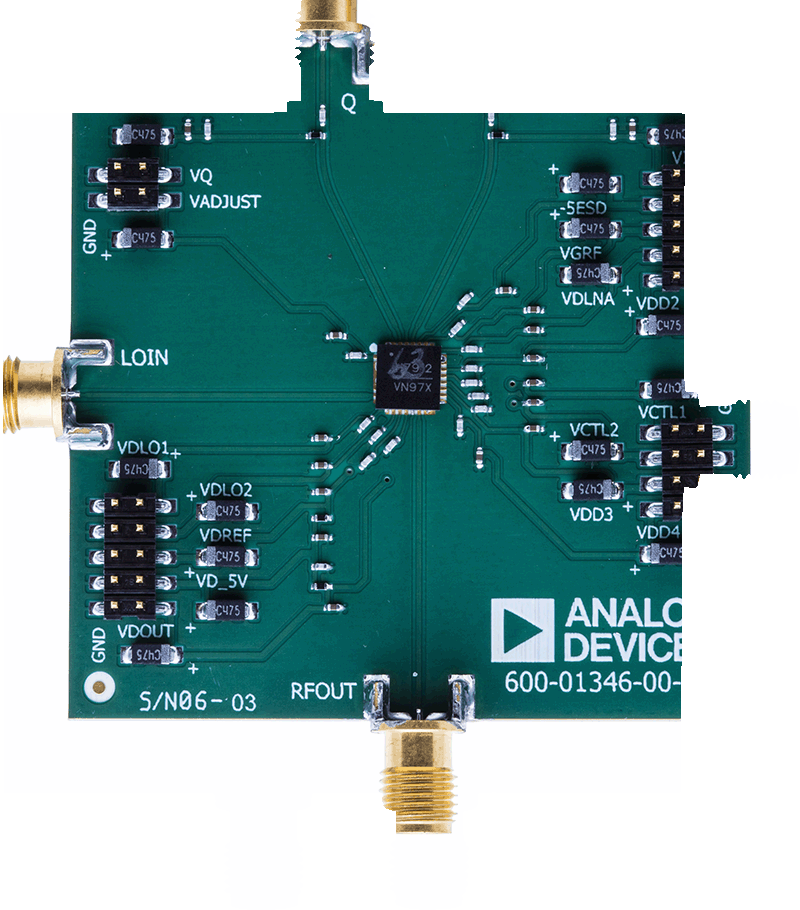

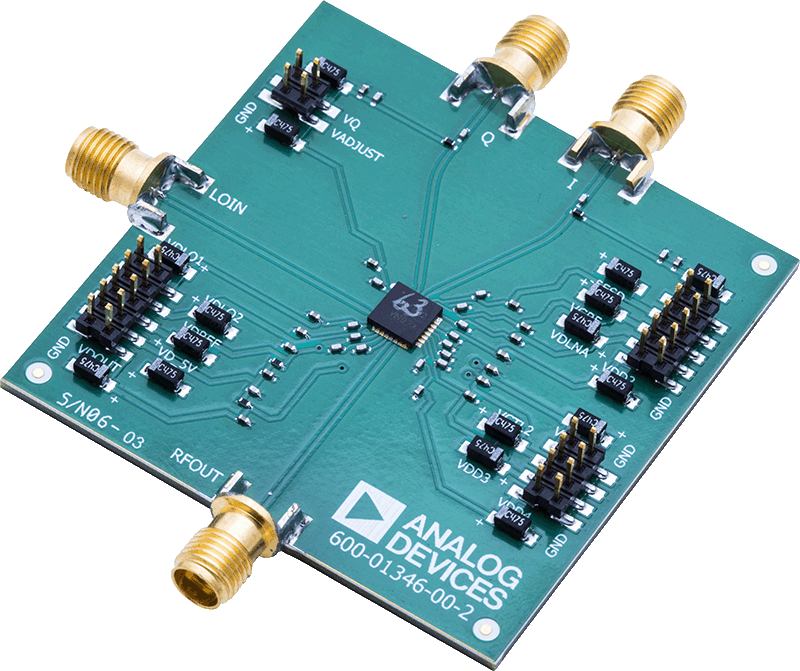

評価キット (1)
