製品概要

機能と利点

  • 差動およびシングルエンド動作
  • 短い立上がり時間と立下がり時間:22 / 20ps
  • 低消費電力:264mW(代表値)
  • プログラマブル差動出力電圧スイング:700~1300mV
  • 伝搬遅延:105ps
  • 単電源:+3.3V
  • 16ピン・セラミック3×3mm SMTパッケージ:9mm2

製品概要

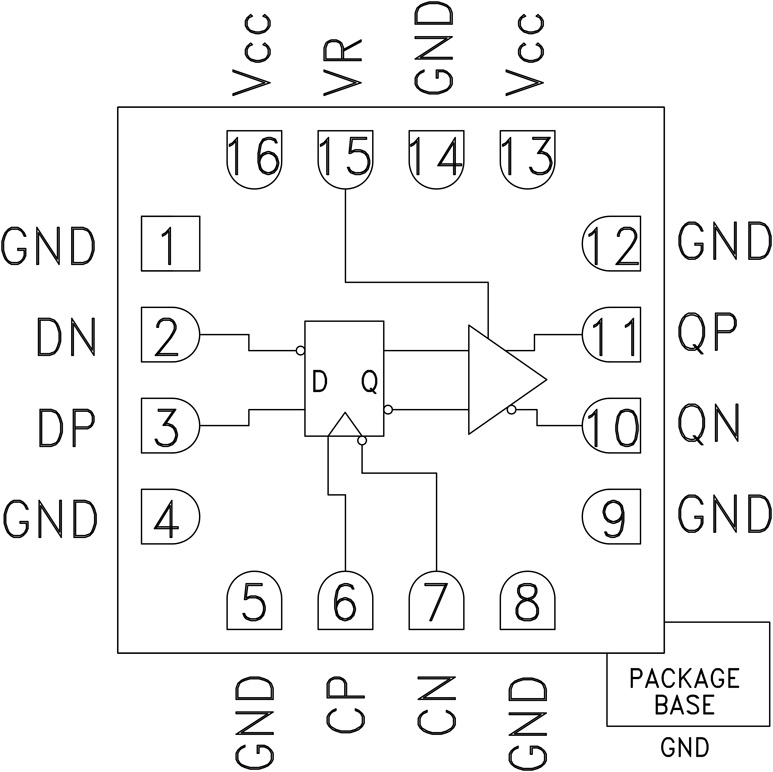

HMC747は、最大13Gbpsのデータ転送速度と13GHzの高クロック周波数に対応するD型フリップフロップです。通常動作時は、クロックの立上がりエッジでデータを出力へ送ります。クロック入力を反転させると、立下がりエッジでトリガするアプリケーションに対応します。出力レベル制御ピンVRもあり、損失補償や信号レベルの最適化が可能です。

HMC747のすべての入力信号と出力信号は、50ΩでVccにオンチップで終端され、ACまたはDCカップリングされます。入力または出力はVccへの50Ω終端システムに直接接続できますが、グラウンドへの50Ω終端システムの場合はDCブロッキング・コンデンサを使用できます。HMC747は、+3.3V DC単電源で動作し、セラミック製のRoHS準拠3×3mm SMTパッケージを採用しています。

アプリケーション

  • RF ATEアプリケーション
  • 広帯域試験&測定
  • 最大13Gbpsのシリアル・データ伝送
  • 最大13GHzのデジタル・ロジック・システム

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
