製品概要
機能と利点
- 100Gb Ethernet ER4/LR4システム
- CFP/CFP2または類似のフォーム・ファクタのモジュール
- 光トランシーバおよびプラガブル・モジュール
- 広帯域ゲイン段およびプリアンプ
- 広帯域試験＆測定装置
製品概要

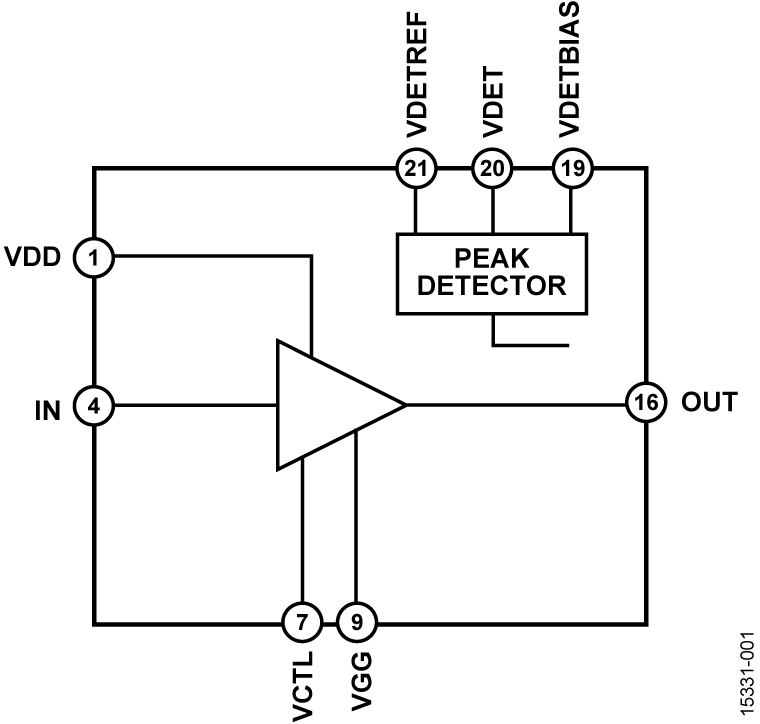

HMC7144LC4は、電気吸収型変調レーザ（EML）用の広帯域ドライバ・アンプです。最大28.3Gbpsのデータレートに対応し、100Gb Ethernetのシステム条件に適合します。さまざまな変調器の異なる駆動電圧特性に合わせてスケーラブルに消費電力を設定でき、1.5Vppと2.2Vppの出力振幅でモジュールの消費電力をそれぞれ0.12Wと0.5Wという小さな値に設定することができます。HMC7144LC4は、3.5V～6Vの広範囲の電源電圧に対応しており、優れた時間領域性能を発揮します。ドライバには、独自にリファレンス付きピーク検出器が組み込まれているため、出力振幅の連続監視が可能となり、外付け高周波回路が必要ありません。出力振幅とクロスポイントは制御ピンで調整することができます。入力と出力は50Ωにマッチングされており、ACカップリングされます。HMC7144LC4は、堅牢なリードレス4×4mmセラミック表面実装パッケージを採用しています。
アプリケーション
- 最大28.3Gbpsで動作
- 低DC消費電力：
1.5Vppスイングで0.12W @ 3.5V電源
2.3Vppスイングで0.50W @ 6V電源 - 1.2Vpp～2.3Vppの調整可能な出力振幅
- ピーク検出器を内蔵
- 24ピン・セラミック4×4mm SMTパッケージ：16mm2
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC7144LC4 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LCC (4 x 4mm) | |
| HMC7144LC4TR | 材料宣誓書（MD） | 信頼性データ | 24-Lead LCC (4 x 4mm) | |
| HMC7144LC4TR-R5 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LCC (4 x 4mm) | |
| ウェハ・ファブリケーション・データ |
