HMC706

13Gbps NRZ-RZコンバータ、+3.3V電源

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 高データレートに対応:最大13Gbps
  • 差動およびシングルエンド動作
  • 短い立上がり時間と立下がり時間:15 / 13ps
  • 低消費電力:594mW(代表値)
  • プログラマブル差動出力電圧スイング:300~1200mV
  • 伝搬遅延:275ps
  • 単電源:+3.3V
  • 16ピン・セラミック3×3mm SMTパッケージ:9mm2

製品概要
show more Icon

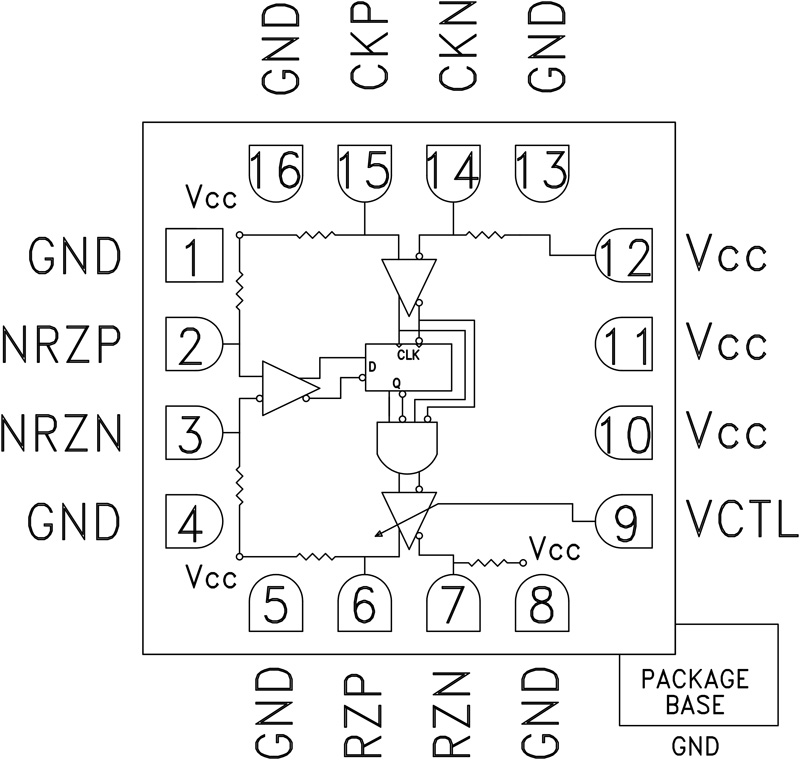

HMC706LC3Cは、最大13Gbpsのデータ転送速度と13GHzの高クロック周波数に対応するNRZ-RZコンバータです。通常動作時は、クロックの立上がりエッジでRZデータを出力に送ります。クロック入力を反転させると、立下がりエッジでトリガするアプリケーションに対応します。HMC706LC3Cへのすべての入力信号は、50ΩでVccにオンチップで終端され、ACまたはDCカップリングされます。

HMC706LC3Cの差動出力はACまたはDCカップリングされます。出力は50Ω Vcc終端システムに直接接続できますが、Vcc以外のDC電圧への50Ω終端システムの場合は、DCブロッキング・コンデンサを使用できます。50Ωの終端抵抗は、オンチップでVccからグラウンドにバイパスされます。HMC706LC3Cは、+3.3V DC単電源で動作し、セラミック製のRoHS準拠3×3mm SMTパッケージを採用しています。

アプリケーション

  • NRZ-RZデータ・タイプ変換
  • SONET OC-192アプリケーションと装置
  • マッハツェンダー光変調器ドライバ
  • 広帯域試験&測定
  • 試験装置
