特長
- 24ビット・ステップ・サイズ分解能、6Hz（代表値）
- 超低位相ノイズ
12GHz、50MHz基準
−98 / −103dBc/Hz @ 20kHz
（フラクショナル／インテジャー） - 自動スイーパ機能とトリガ・スイーパ機能
- 高速セトリングのためのサイクル・スリップ防止（CSP）機能
- 自動チューニングで外部ステップ・チューニング済みのVCOに対応
- マルチVCOに対応
- 40ピン6×6mm SMTパッケージ：36mm2
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
HMC702は、SiGe BiCMOSフラクショナルN周波数シンセサイザです。このシンセサイザには、8GHz 16ビットRF N分周器、24ビットデルタ・シグマ変調器、超低ノイズのデジタル位相周波数ディテクタ（PFD）、精密制御チャージ・ポンプが組み込まれています。さらに、外部ステップ・チューニング済みのVCOに対応します。
このフラクショナル・シンセサイザは、極めて細かい周波数ステップ・サイズを実現する高度なデルタ・シグマ変調器となります。位相周波数ディテクタ（PFD）のゲインと、PFDのサイクル・スリッピング特性のどちらも調整することができます。この機能により、新しい周波数に調整する時間を従来型のPFDより50%短縮します。また、固有位相ノイズが極めて低いためループ帯域幅が広くなり、高速の周波数ホッピングが可能になります。
このシンセサイザにはリニア・スイーパ機能が組み込まれており、外部スイープ・トリガまたは自動スイープ・トリガにより、さまざまなスイープ時間、極性、ドウェルで周波数チャープを行うことができます。
汎用出力（GPO）バスにより、複数のVCOを使用することができます。また、GPOを介してアクセスできる複数の補助クロック生成モードもあります。
アプリケーション
このフラクショナル・シンセサイザは、極めて細かい周波数ステップ・サイズを実現する高度なデルタ・シグマ変調器となります。位相周波数ディテクタ（PFD）のゲインと、PFDのサイクル・スリッピング特性のどちらも調整することができます。この機能により、新しい周波数に調整する時間を従来型のPFDより50%短縮します。また、固有位相ノイズが極めて低いためループ帯域幅が広くなり、高速の周波数ホッピングが可能になります。
このシンセサイザにはリニア・スイーパ機能が組み込まれており、外部スイープ・トリガまたは自動スイープ・トリガにより、さまざまなスイープ時間、極性、ドウェルで周波数チャープを行うことができます。
汎用出力（GPO）バスにより、複数のVCOを使用することができます。また、GPOを介してアクセスできる複数の補助クロック生成モードもあります。
アプリケーション
- モバイル無線用基地局
（GSM、PCS、DCS、CDMA、WCDMA） - 無線LAN、WiMAX
- 通信テスト機器
- CATV機器
- FMCWセンサー
- 自動車用レーダー
- フェーズドアレイ・システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
1
データシート 1
参考資料 6
品質関連資料 4
製品選択ガイド 1
テープ＆リール仕様 1
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| HMC702LP6CE |
40-Lead QFN (6mm x 6mm w/ EP)
|
|
|
| HMC702LP6CETR |
40-Lead QFN (6mm x 6mm w/ EP)
|
|
- HMC702LP6CE
- ピン／パッケージ図
-
40-Lead QFN (6mm x 6mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- HMC702LP6CETR
- ピン／パッケージ図
-
40-Lead QFN (6mm x 6mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 28, 2022
- 22_0023
Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)
HMC702LP6CE
最終販売
HMC702LP6CETR
最終販売
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 28, 2022
- 22_0023
Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)
評価用キット 1

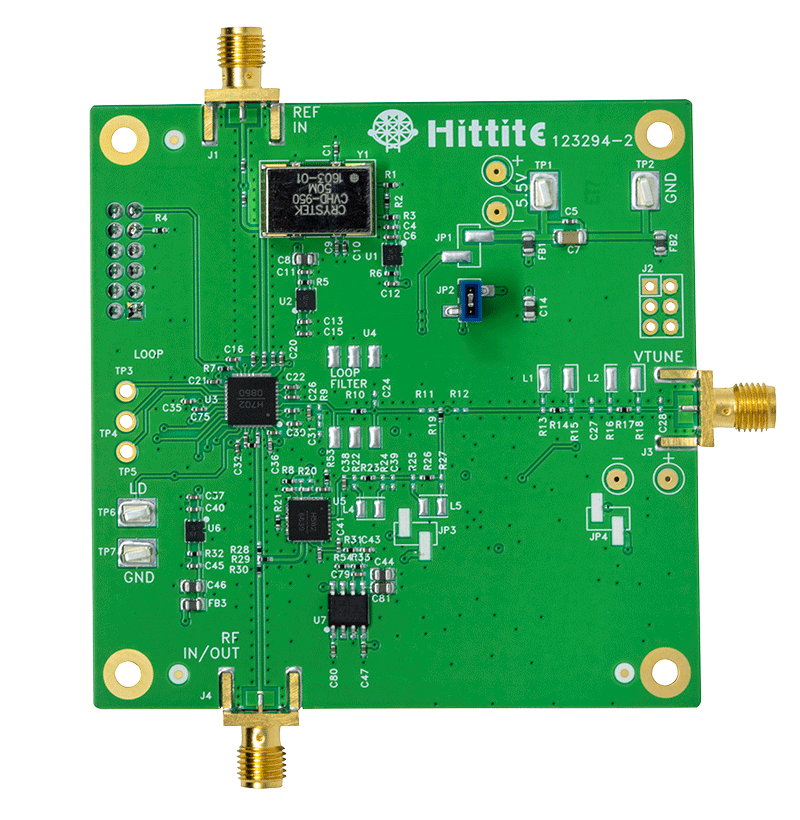

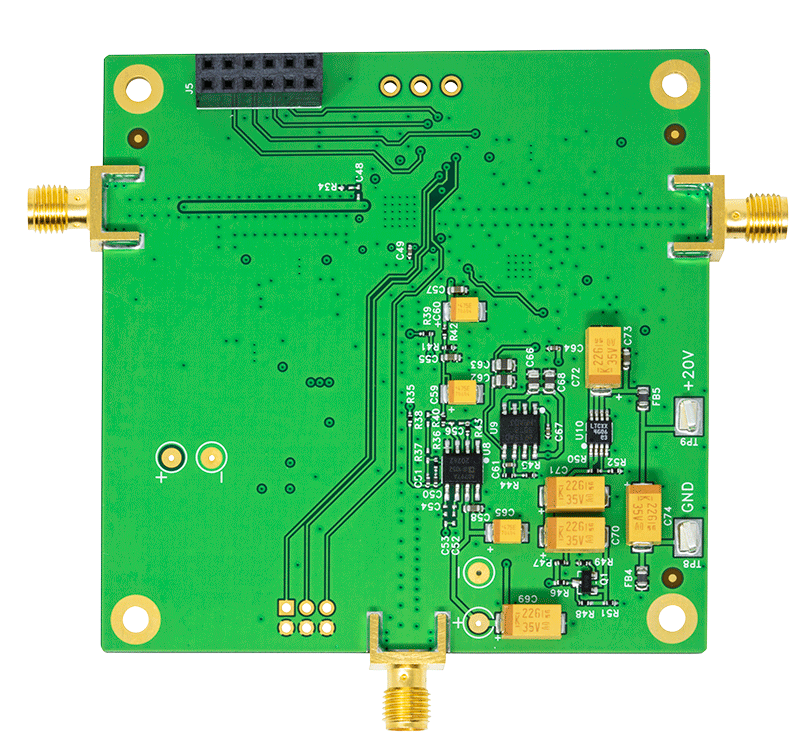

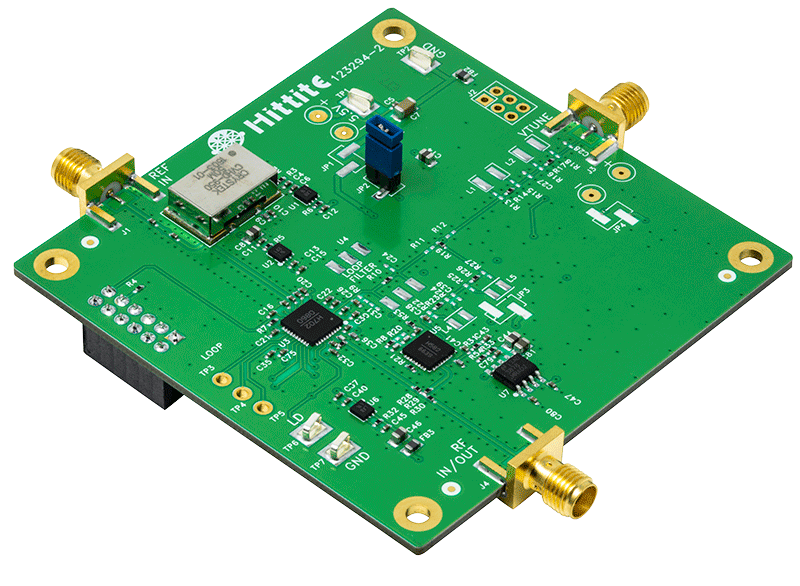

EVAL-HMC702LP6CE
HMC702LP6CE評価用ボード
製品の詳細
このページには、HMC702LP6CEを評価するためのオーダー情報が記載されています。
