ADF4169

周波数シンセサイザ、フラクショナル-N、13.5 GHz、ダイレクト・モジュレーション/高速波形発生

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定
機能
  • RF帯域幅:~13.5 GHz
  • 高速と低速のFMCWランプの生成機能
  • サブヘルツの周波数分解能を可能にする25ビット固定モジュール
  • PFD周波数 = 最大130 MHz
  • 正規化位相ノイズ・フロア:
    -224 dBc/Hz
  • FSKとPSK機能
  • 鋸波、三角波、放物線波の波形生成
  • FSKでの多重傾斜
  • 2つの異なるスイープ・レートでの傾斜
  • ランプ遅延、周波数リードバックおよび割り込み機能
  • プログラマブルな位相制御

    詳細はデータシートをご参照ください。

製品概要
show more Icon

ADF4169は、13.5 GHz、フラクショナルNの周波数シンセサイザで、変調と、高速および低速の両方の波形生成が可能となっています。この製品は25ビットの固定モジュールを使用しており、サブヘルツの周波数分解能が可能となっています。

ADF4169は、低ノイズのデジタル位相周波数ディテクタ(PFD)、高精度チャージ・ポンプおよびプログラマブルなリファレンス・デバイダで構成されています。シグマ・デルタ(ΣΔ)ベースのフラクショナル・インターポーレータを採用し、フラクショナル-N(分数)の分割をプログラムすることができます。INT(整数)とFRAC(分数)のレジスタは、N=INT+(FRAC/225)としてN全体での分割を定義づけします。

ADF4169は、周波数シフト・キーイング(FSK)及び位相シフト・キーイング(PSK)変調を実現するために使うことができます。周波数領域の各種波形(例えば鋸波、三角波など)を発生するための周波数スイープ・モードも備えています。スイープは自動的に動作するように設定したり、各ステップを外部パルスでマニュアルでトリガーして動作させるように設定することができます。ADF4169は、サイクル・スリップ・リダクション回路を特長としており、ループ・フィルタの変更なしで、高速ロック時間を実現できます。

内蔵のレジスタの制御は、簡単な3線インターフェースを介して行われます。ADF4169は、2.7 V~3.45 V範囲内のアナログ電源電圧と1.8 V~2.0 V範囲内のデジタル電源電圧で動作します。使用しないときは、このデバイスをパワーダウンさせることができます。

アプリケーション

  • FMCWレーダー
  • 通信用テスト装置
  • 通信インフラストラクチャ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADF4169CCPZ
  • HTML
  • HTML
ADF4169CCPZ-RL7
  • HTML
  • HTML
ADF4169WCCPZ
  • HTML
  • HTML
ADF4169WCCPZ-RL7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

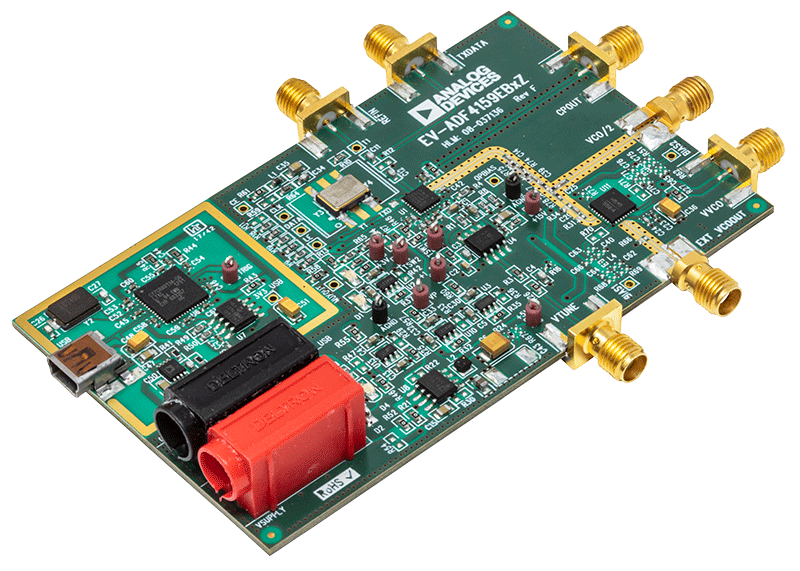

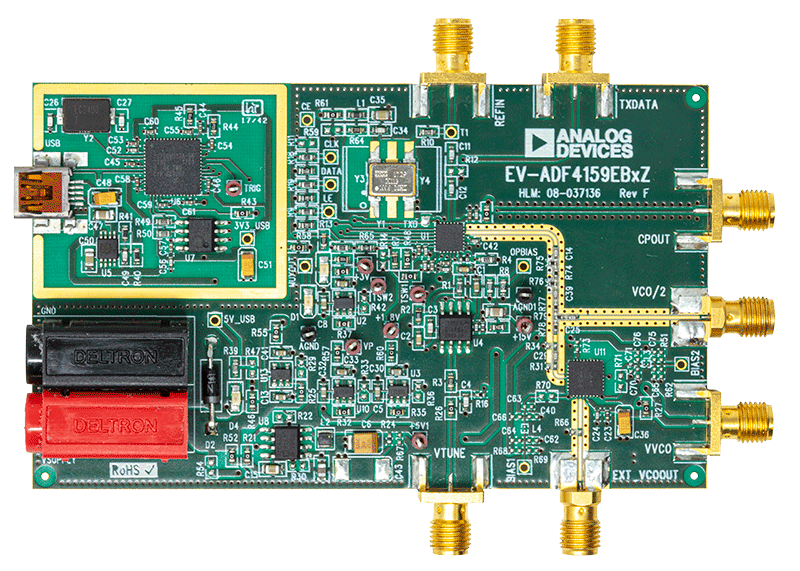

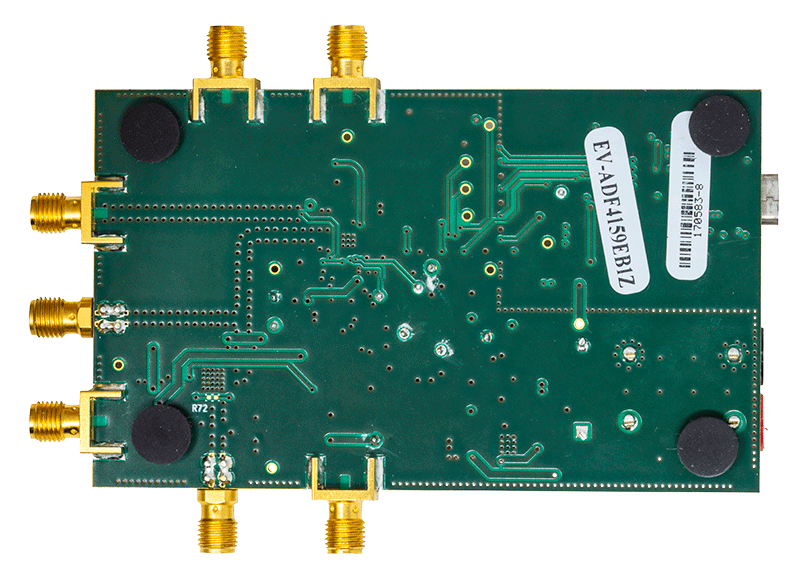

EVAL-ADF4159

ADF4159評価用ボード

zoom

EVAL-ADF4159

ADF4159評価用ボード

ADF4159評価用ボード

製品の詳細

このページには、ADF4159直接変調/高速波形生成、13GHz、フラクショナルN周波数シンセサイザを評価するための評価用ボードのオーダー情報が記載されています。
