製品概要
機能と利点
- 24ビット・ステップ・サイズ分解能、3Hz（代表値）
- 超低位相ノイズ
6GHz、50MHz基準
−103 / −110dBc/Hz @ 20kHz（Frac/INT） - 自動スイーパ機能とトリガ・スイーパ機能
- 高速セトリングのためのサイクル・スリップ防止（CSP）機能
- 自動チューニングによりステップ・チューニングの外部VCOに対応
- マルチVCOに対応
- 40ピン6×6mm SMTパッケージ：36mm2
製品概要
HMC701LP6CEは、SiGe BiCMOSフラクショナルN周波数シンセサイザです。8GHz 16ビットRF N分周器、24ビットのデルタ・シグマ変調器、超低ノイズのデジタル位相周波数ディテクタ（PFD）、精密制御チャージ・ポンプが組み込まれています。また、ステップ・チューニングの外部VCOに対応しています。
このフラクショナル・シンセサイザは、極めて細かい周波数ステップ・サイズを可能にする高度なデルタ・シグマ変調器設計を採用しています。位相周波数ディテクタ（PFD）のゲインと、PFDのサイクル・スリッピング特性のどちらも変更できます。これにより、新たな周波数に変化する時間が従来型のPFDより50%短縮します。また、固有位相ノイズが極めて低いためループ帯域幅が広くなり、高速の周波数ホッピングが可能になります。
このシンセサイザにはリニア・スイーパ機能が組み込まれており、さまざまなスイープ時間、極性、ドウェルで周波数チャープを行うことができます。すべての周波数チャープに外部または自動のスイープ・トリガを使用できます。
汎用出力（GPO）バスにより、複数のVCOを使用することができます。さらに、このシンセサイザには、GPOを介してアクセスできる補助クロック生成モードも複数あります。
アプリケーション
- モバイル無線用基地局（GSM、PCS、DCS、CDMA、WCDMA）
- ワイヤレスLAN、WiMax
- 通信テスト機器
- CATV機器
- FMCWセンサー
- 自動車用レーダー
- フェーズドアレイ・システム
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。

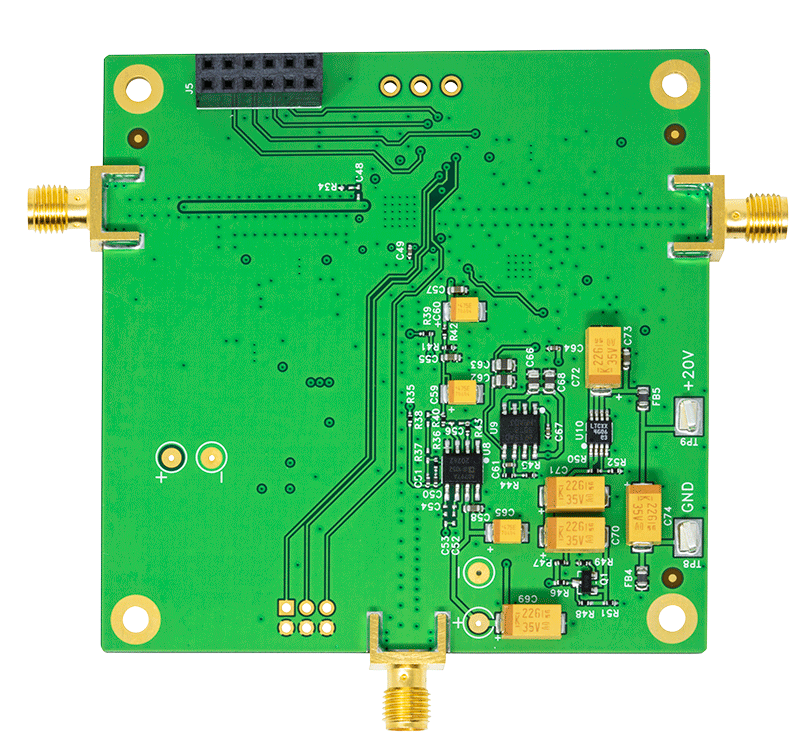

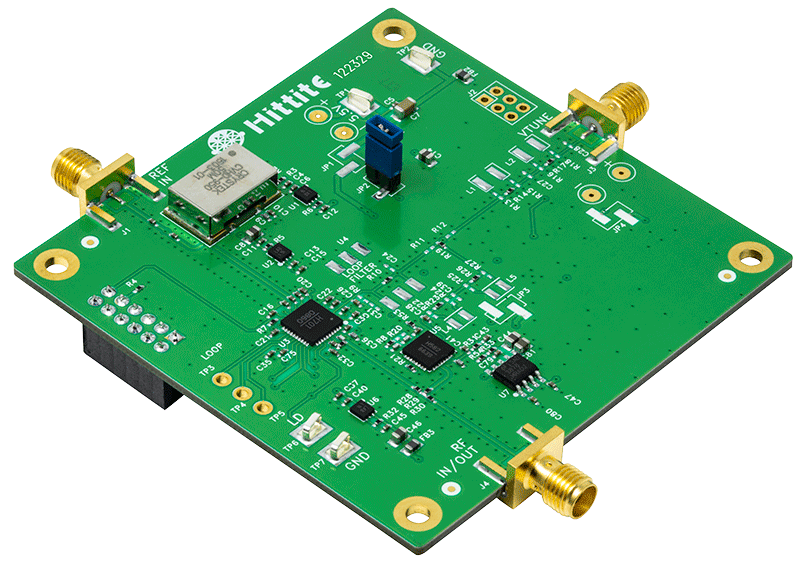

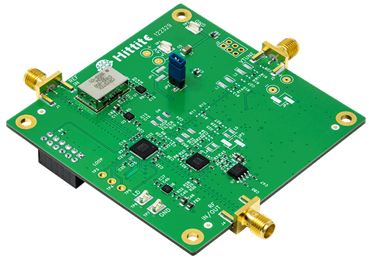

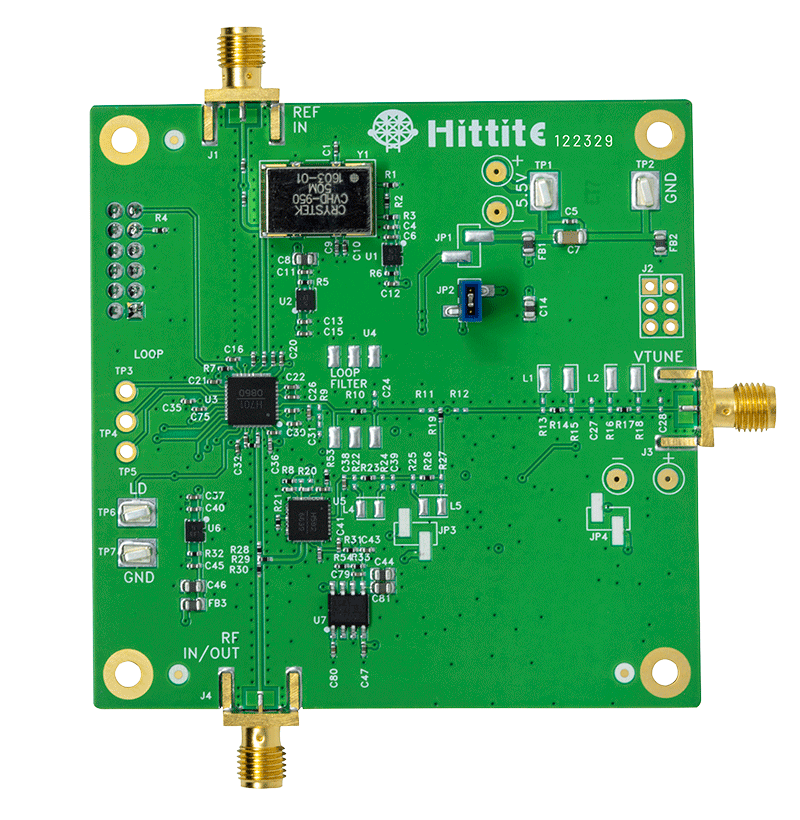

評価キット (1)
