製品概要

機能と利点

  • 最大26 GHzのクロック周波数に対応
  • 差動およびシングルエンドの動作
  • 短い立上がり/立下がり時間:18/17 ps
  • 低消費電力:270 mW(代表値)
  • プログラム可能な差動出力電圧振幅:600 mV ~ 1100 mV
  • 伝搬遅延:95 ps
  • 単電源:-3.3 V
  • 16ピン3 mm×3 mmセラミックSMTパッケージ:9 mm2

製品概要

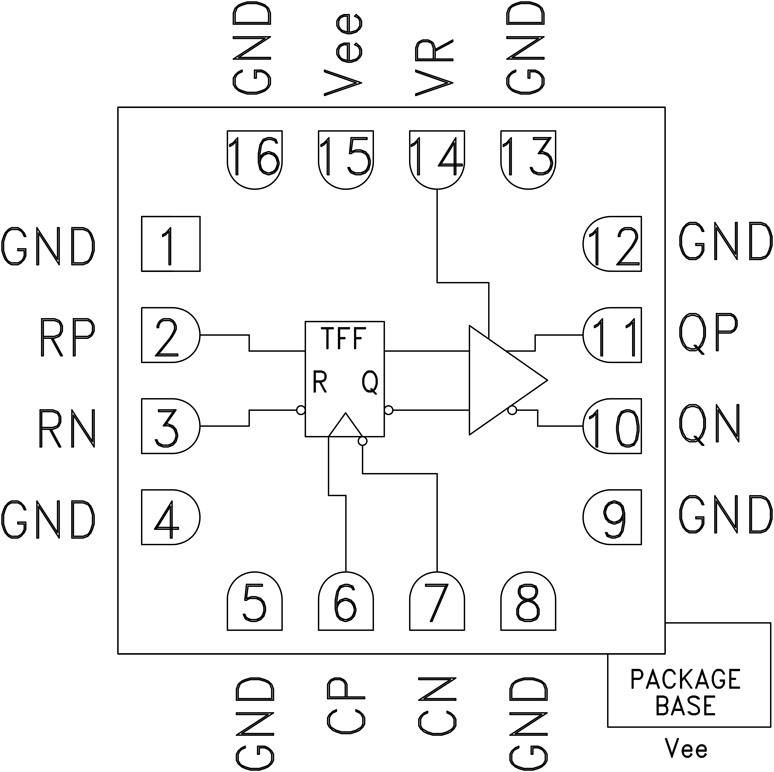

HMC679LC3Cは、最大26 GHzのクロック周波数に対応するように設計された、リセット付きT型フリップフロップです。通常動作時にリセット・ピンがアサートされていないと、クロックの立上がりエッジで出力が前の状態からトグルします。これにより、クロック入力が2分周されます。リセット・ピンをアサートすると、クロック・エッジの状態に関係なくQ出力を強制的にローにします(非同期リセット・アサーション)。クロック入力を反転させると、立下がりエッジでトリガするアプリケーションに対応できます。

また、HMC679LC3Cは出力レベル制御ピンVRを備えており、損失補償や信号レベルの最適化が可能です。HMC679LC3Cへの全ての入力信号は50 Ωでグラウンドに内部終端されており、AC結合またはDC結合が可能です。出力は50 Ω終端システムに直接接続できますが、非接地DC電圧に対する50 Ωの終端システムの場合にはDC阻止コンデンサを使用することができます。HMC679LC3Cは、-3.3 V DC単電源で動作し、セラミック製のRoHS準拠3 mm×3 mm SMTパッケージを採用しています。

アプリケーション
  • 最大26 Gbpsのシリアル・データ伝送
  • 高速周波数分周器(最大26 GHz)
  • 広帯域試験および測定
  • RF ATEアプリケーション

製品ライフサイクル icon-recommended 最終販売

このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
