製品概要

機能と利点

  • 広帯域幅: DC ~ 50 GHz
  • 9 種類の減衰器:
    0、2、3、4、6、10、15、および 20 dB 固定レベル
  • 電力処理: +25 dBm
  • HMC651 および HMC658
    ダイ・サイズ: 0.57 mm x 0.45 mm x 0.1 mm
  • HMC650、HMC652、HMC653、HMC654、HMC655、HMC656 および HMC657
  • ダイ・サイズ: 0.42 mm x 0.45 mm x 0.1 mm
  • デザイナーズ・キットHMC-DK006 に含まれている

製品概要

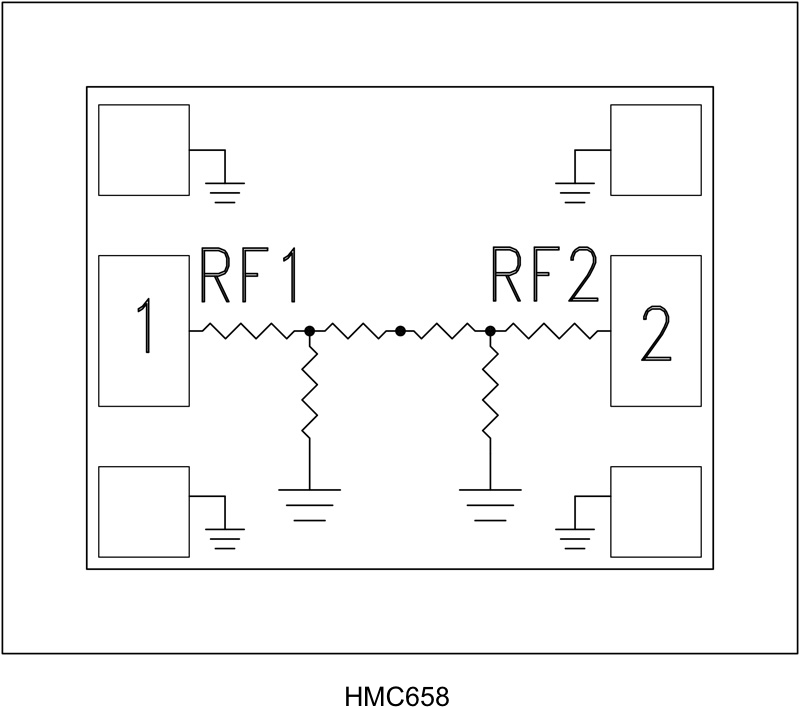

HMC650/HMC651/HMC652/HMC653/HMC654/HMC655/HMC656/HMC657/HMC658は 50 Ω に整合した固定値の広帯域減衰器チップの製品ラインで、相対減衰レベルはそれぞれ 0、2、3、4、6、10、15、20 dB です。これらのパッシブのスルーラインと減衰器は、極めて平坦な減衰と優れた VSWR の周波数特性を必要とするマイクロストリップ、ハイブリッド、マルチチップ・モジュールのアプリケーションに最適です。

これらの広帯域減衰器は低インダクタンスのビアを備えており、グラウンド接続を追加する必要はありません。HMC650 から HMC658 まで全て裏面が金でメタライズされており、共晶接合またはエポキシによるダイ・アタッチに適しています。9 種類の製品は部品番号ごとに個別に購入するか、または HMC-DK006 固定減衰器チップ・デザイナーズ・キットの 10 個ずつのセットで購入することができます。


アプリケーション

  • 光ファイバ
  • マイクロ波無線
  • 防衛および宇宙アプリケーション
  • 試験および計測
  • 学術用計測器
  • RF/マイクロ波のプロトタイピング

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
