製品概要
機能と利点
- 広帯域周波数範囲: 0.1 GHz ～ 18 GHz
- 無反射スイッチ50 Ω設計
- 低挿入損失: 12 GHz で 2.1 dB
- 高アイソレーション: 12 GHz で 42 dB
- 高入力直線性
- P1dB：25 dBm（typ）@VSS = −5 V
- IP3：41 dBm（typ）
- VSS = −5 Vでの高電力処理能力
- スルー・パス：24 dBm
- 終端パス：23 dBm
- 2:4 ライン・デコーダ内蔵

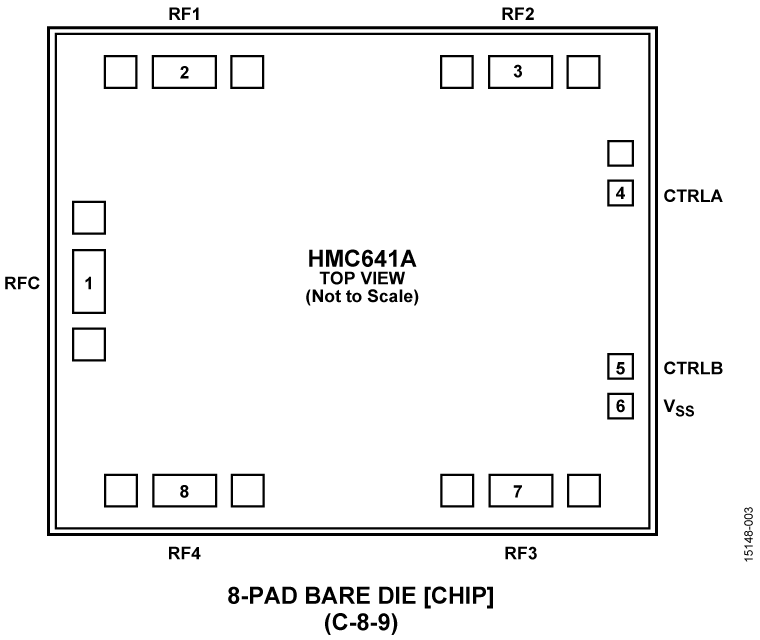

- 小型: 1.92 mm x 1.60 mm x 0.102 mm、CHIP
製品概要
HMC641A は無反射型、単極4投（SP4T） スイッチで、GaAsプロセスを使用して製造されています。このスイッチは 0.1 GHz ～ 18 GHz の高帯域周波数範囲で、高アイソレーション（42 dB typ）と 低挿入損失（2.1 dB typ）を提供します。

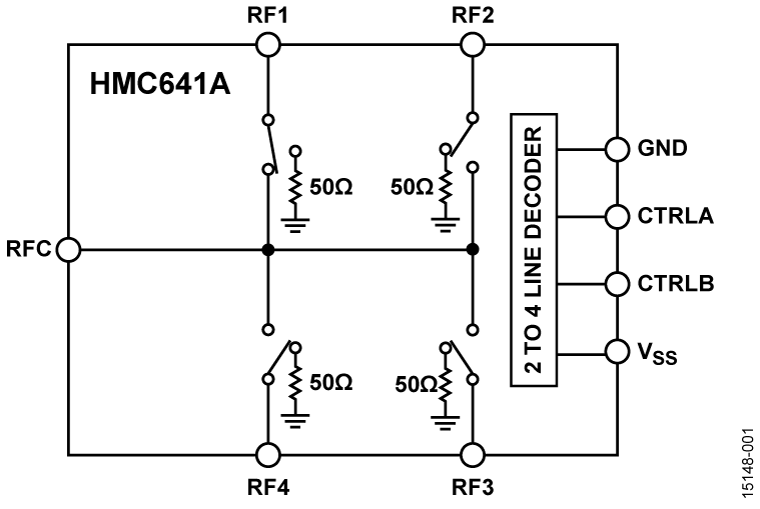

このスイッチはバイナリ2 to 4 ライン・デコーダ回路を内蔵しており、2つのロジック入力線で制御できます。
このスイッチは -5 V～−3 V の負電源電圧で動作し、2つの負のロジック制御電圧を必要とします。
全ての電気的性能のデータは、全RFxパッドを長さが最短の 3.0 mil x 0.5 mil の1 本のリボンボンドを介して50 Ω伝送ラインに接続して得たものです。
アプリケーション
- 試験用計測器
- マイクロ波無線および VSAT
- 防衛用無線、レーダー、電子対抗手段（ECM）
- 高帯域通信システム
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
参考資料
ツールおよびシミュレーション
S-Parameter
ZIP
HMC641A-DIE S-Parameters
239.08 K
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC641A | 材料宣誓書（MD） | 信頼性データ | CHIPS OR DIE | |
| HMC641A-GP | 材料宣誓書（MD） | 信頼性データ | CHIPS OR DIE | |
| HMC641A-SX | 材料宣誓書（MD） | 信頼性データ | CHIPS OR DIE | |
| ウェハ・ファブリケーション・データ |
