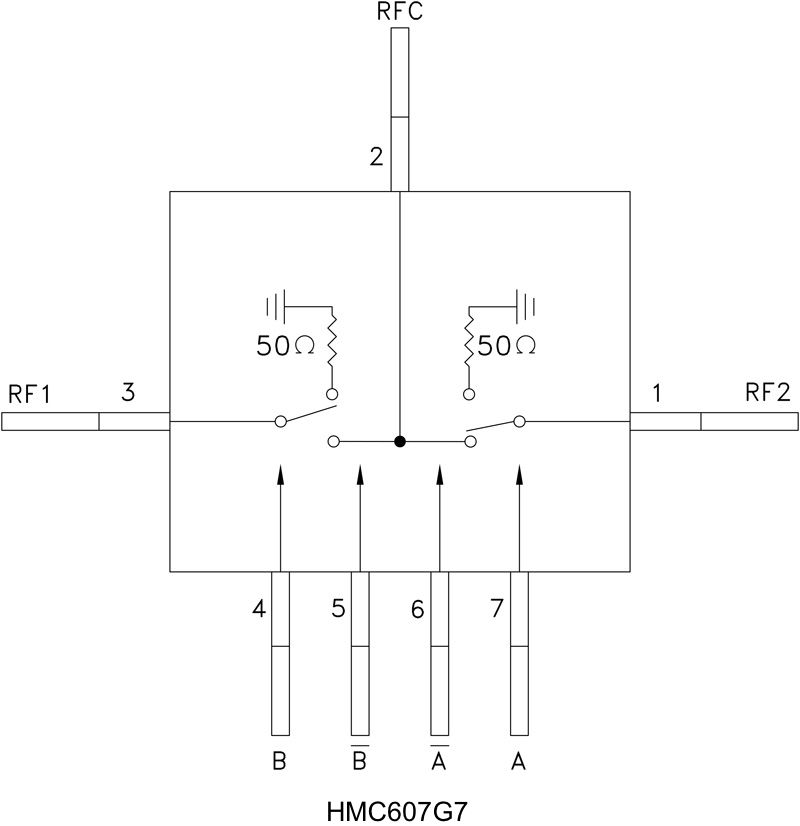

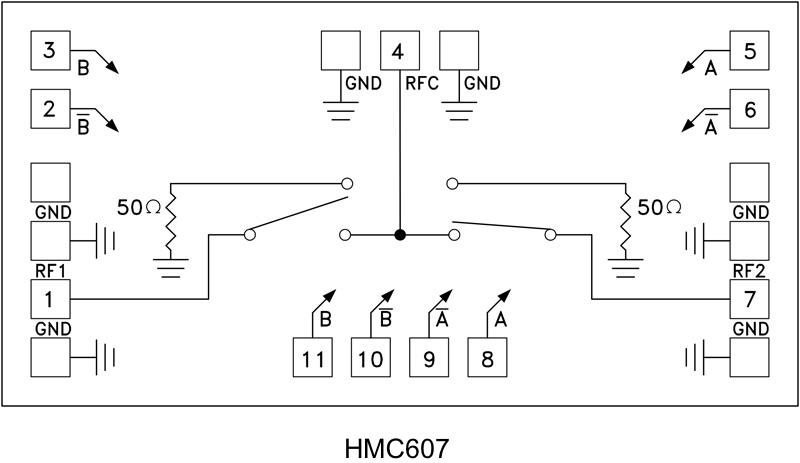

HMC607 / HMC607G7
High Isolation SPDT Switch Chip and Hermetic SMT, DC to 15 GHz すべて表示
:
製造中止
:
製造中止
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
1
1Ku当たりの価格
特長
- High isolation: >50 dB @ 10 GHz; 55 dB @ 2 GHz; 42 dB @ 6 GHz
- Low insertion loss: 1.4 dB to 1.9 dB typical @ 6 GHz
- Nonreflective design
- Die size:
2.05 mm x 1.04 mm x 0.1 mm
- Hermetic surface-mount package
- Higher performance drop in
- Replacement for Skyworks AS406M2-10
製品概要
The HMC607 is a broadband high isolation nonreflective GaAs MESFET SPDT MMIC chip and a broadband high isolation nonreflective GaAs MESFET SPDT switch in a hermetic surface-mount package. Covering DC to 15 GHz, the switch features >55 dB isolation at lower frequencies and >45 dB at higher frequencies. The switch operates using complementary negative control voltage logic lines of −5/0 V and requires no bias supply.
Applications
- Telecom infrastructure
- Microwave radios and VSAT
- Military radios, radar, and ECM
- Space systems
- Test instrumentation
