製品概要

機能と利点

  • 超低SSB位相ノイズフロア:
    −153dBc/Hz@10kHzオフセット @ 100MHz
  • 1300MHz Finまでの入力
  • 差動入力/シングルエンド出力
  • オープン・コレクタ出力バッファ・アンプ
  • QSOP16G SMTパッケージ:29.4mm2

製品概要

HMC439QS16G(E)は、入力範囲10~1300MHzの低ノイズ・フェーズロック・アプリケーション用のデジタル位相周波数ディテクタです。高周波動作でありながらノイズフロアが極めて低いため、広ループ帯域幅、低Nのシンセサイザとなり、高速のスイッチングと非常に低い位相ノイズを実現できます。差動ループ・アンプと組み合わせて使用すれば、HMC439QS16G(E)の生成する電圧を使用して、VCOの位相をリファレンス発振器に同期させることができます。RF性能と熱性能が向上する露出ベースをもつ、低コストの表面実装16ピンQSOPパッケージを採用しています。



アプリケーション
  • ポイントtoポイント無線
  • 衛星通信システム
  • 防衛アプリケーション
  • SONETクロック生成

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

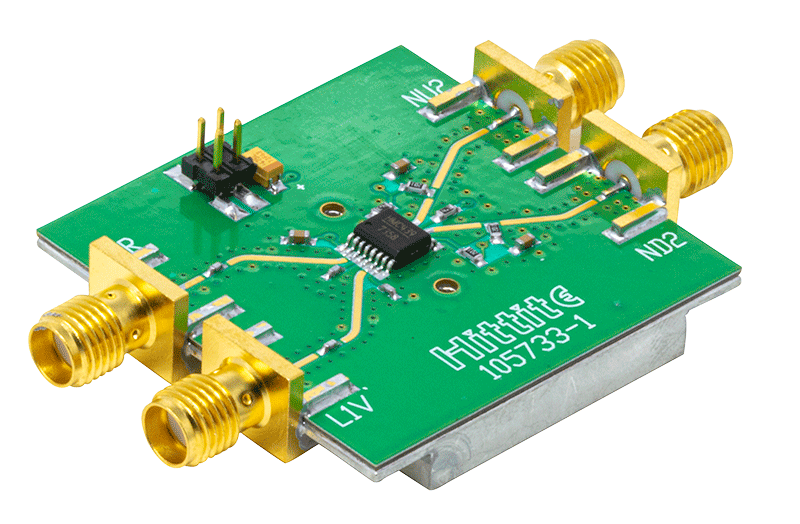

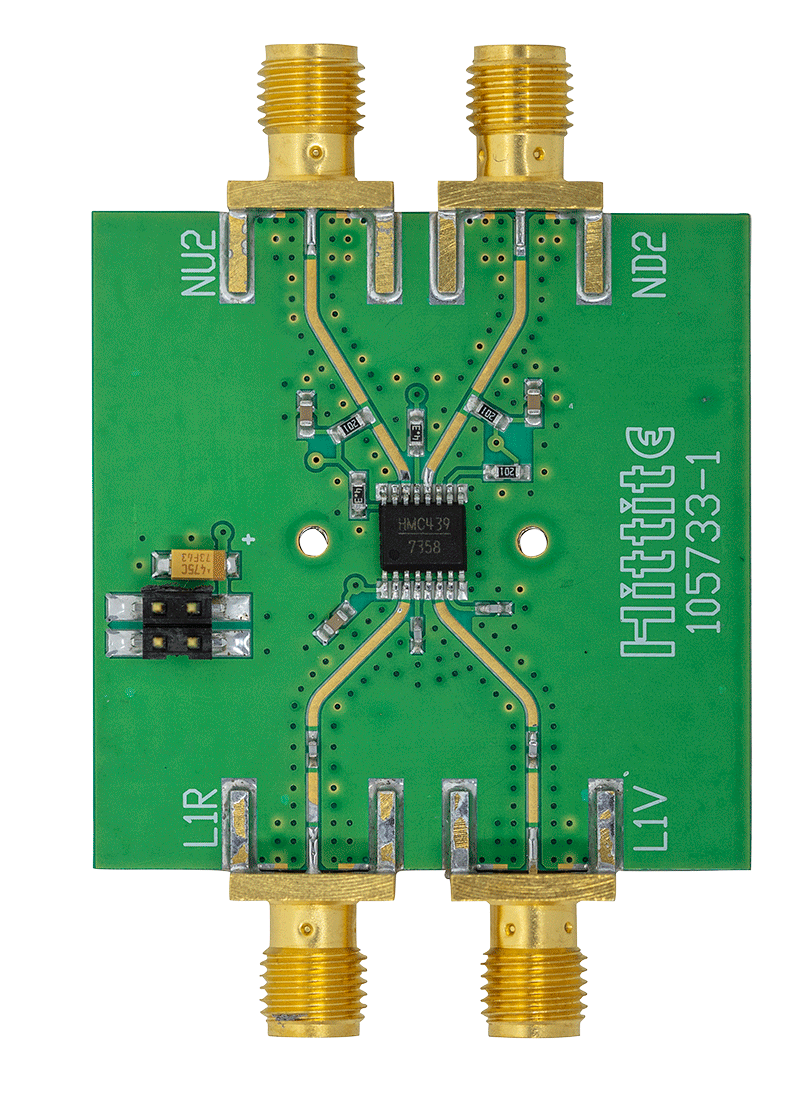

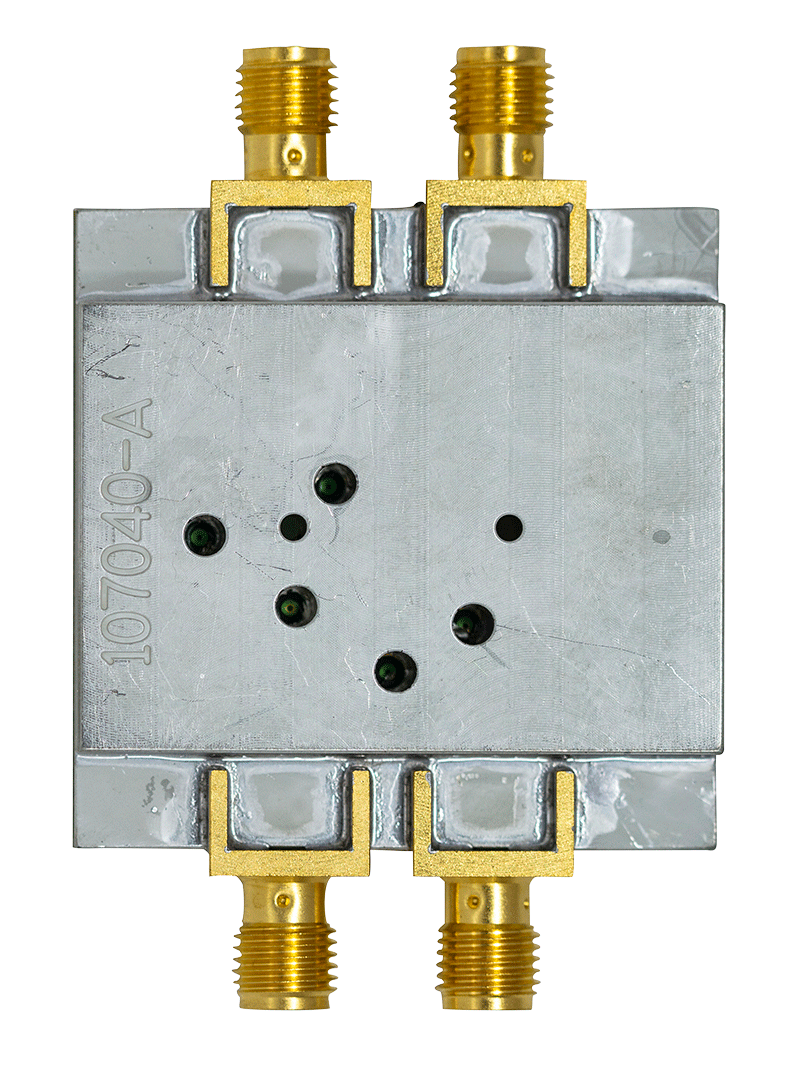

評価キット (1)

ツール

設計ツール

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計/シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
