HMC433

InGaP HBT 1/4 分周器、SMT、DC ~ 8 GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定
機能
  • 超低 SSB 位相ノイズ:
    -150 dBc/Hz
  • シングルエンド I/O
  • 出力電力:
    -2 dBm ~ -3.5 dBm
  • DC 単電源: +3 V/53 mA
  • 9 mm² 超小型パッケージSOT26

製品概要
show more Icon

HMC433(E) は、InGaP GaAs HBT 技術を利用した低ノイズの静的 1/4 分周器で、超小型表面実装 SOT26 プラスチック・パッケージを採用しています。このデバイスは、DC(方形波入力を使用)~ 8 GHz の入力周波数で、+3 V DC 単電源で動作します。シングルエンドの入出力により、部品数とコストを低減できます。100 kHz オフセット時に付加される SSB 位相ノイズが -150 dBc/Hz と低いため、優れたシステム・ノイズ性能を保持しています。

アプリケーション

  • UNII、ポイントtoポイントおよび VSAT 無線
  • 802.11a および HiperLAN WLAN
  • 光ファイバ
  • セルラ/3G インフラストラクチャ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
HMC433
  • HTML
  • HTML
HMC433E
  • HTML
  • HTML
HMC433ETR
  • HTML
  • HTML
HMC433TR
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

EVAL-HMC433

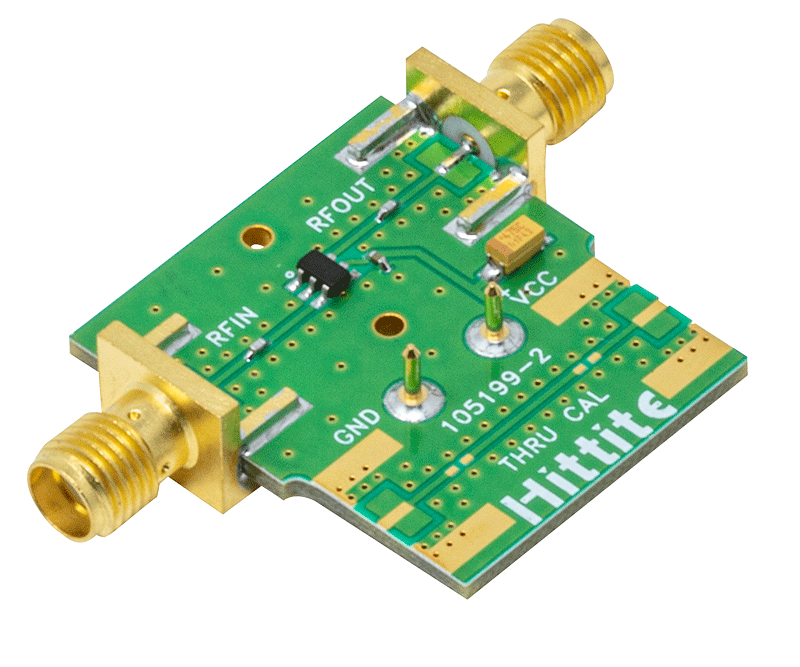

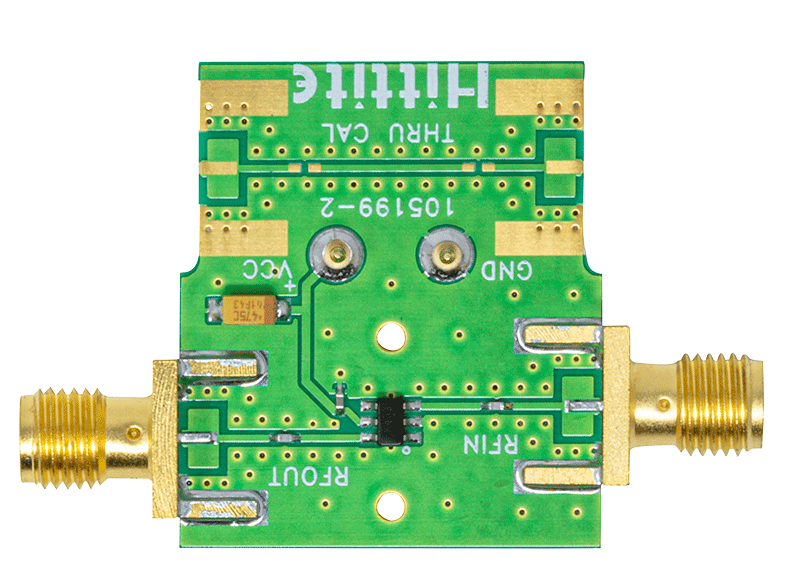

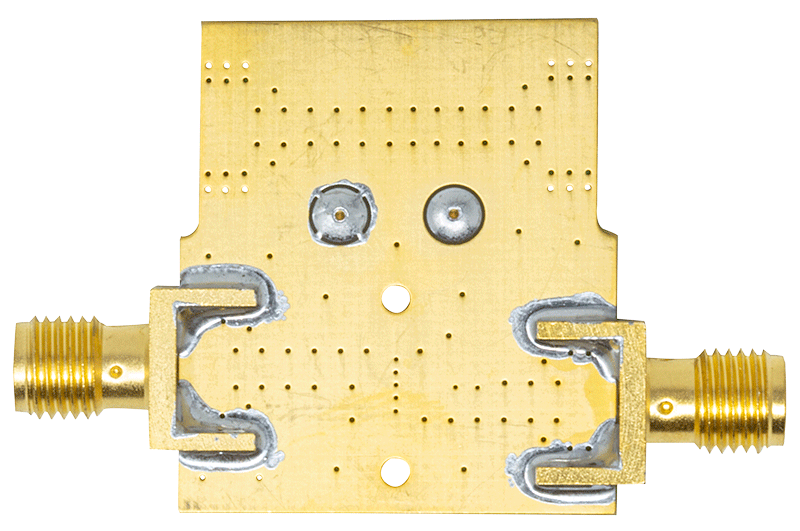

HMC433評価用ボード

reference details image

DC1075B

クロック分周器/サイン波50Ω~CMOSレベルコンバータ

zoom

DC1075B

クロック分周器/サイン波50Ω~CMOSレベルコンバータ

クロック分周器/サイン波50Ω~CMOSレベルコンバータ

製品の詳細

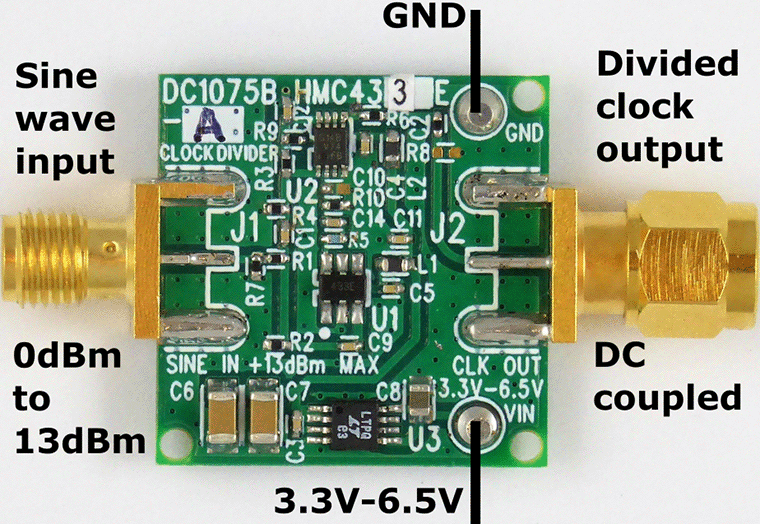

デモ回路1075Bは、高速ADC向けの2/4/8分周設定のクロック分周器です。各アセンブリの分周器がリタイミングにより、シャープなクロックエッジが得られます。DC1075Bは、受け取った高周波サイン波を減衰し、クロック分周器へと送ります。クロック分周器からの出力は、Dフリップ・フロップでリタイミングされます。Dフリップ・フロップは、最初の高周波サイン波でクロックされます。信号の完全性を確保するために必須の要素です。リタイミング後は、高速ADCのクロック源として最適なCMOS信号が出力されます。
