HMC4069

2.9 GHz インテジャー N シンセサイザ(N = 2 ~ 32)

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
機能
  • 超低 SSB 位相ノイズ・フロア: 10kHz オフセットで -151dBc/Hz(100MHz)
  • 出力抵抗内蔵
  • 優れた入力感度
  • ロック検出と反転機能
  • 24 ピン 4mm × 4 mm SMT パッケージ
追加の詳細
show more Icon

HMC4069LP4E は、10 MHz ~ 1300 MHz デジタル位相周波数検出器と 10 MHz ~ 2900 MHz 5 ビット周波数カウンタを一体化したインテジャー Nシンセサイザです。このデバイスは低位相ノイズのシンセサイザのアプリケーションで使用することを意図したものです。

高周波数動作と超低位相ノイズ・フロアが組み合わされているので、ループ帯域幅が広く N が小さいシンセサイザが可能になり、その結果、スイッチングが高速になり、位相ノイズが非常に小さくなります。HMC4069LP4E を差動ループ・アンプと組み合わせて使用すると、VCO をリファレンス発振器にフェーズ・ロックするのに使用できる出力電圧を生成します。

このデバイスは、RF 性能と熱性能を改善するために、エクスポーズド・グラウンド・パッド付き 24 ピン 4 mm x 4 mm リードレス QFN 表面実装パッケージを採用しています。

アプリケーション

  • ポイント to ポイント無線
  • 衛星通信システム
  • 防衛用アプリケーション
  • Sonet のクロック生成

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
HMC4069LP4E
  • HTML
  • HTML
HMC4069LP4ETR
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 29, 2023

- 22_0048

Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 29, 2023

- 22_0048

arrow down

Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

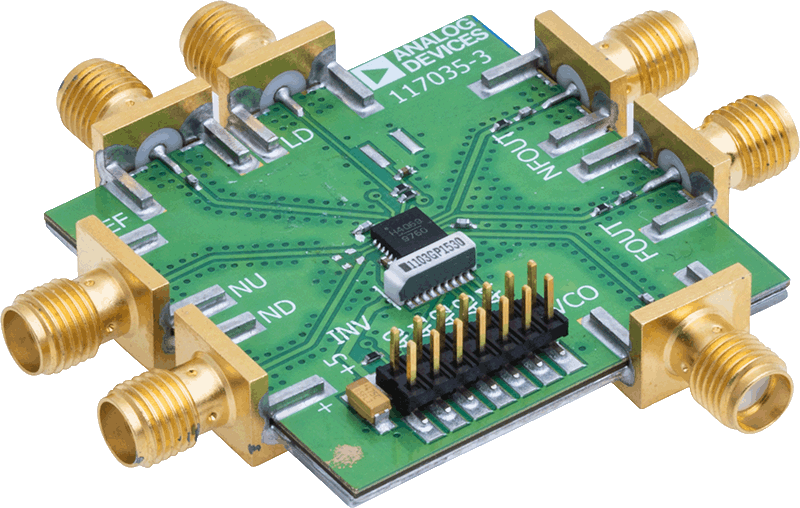

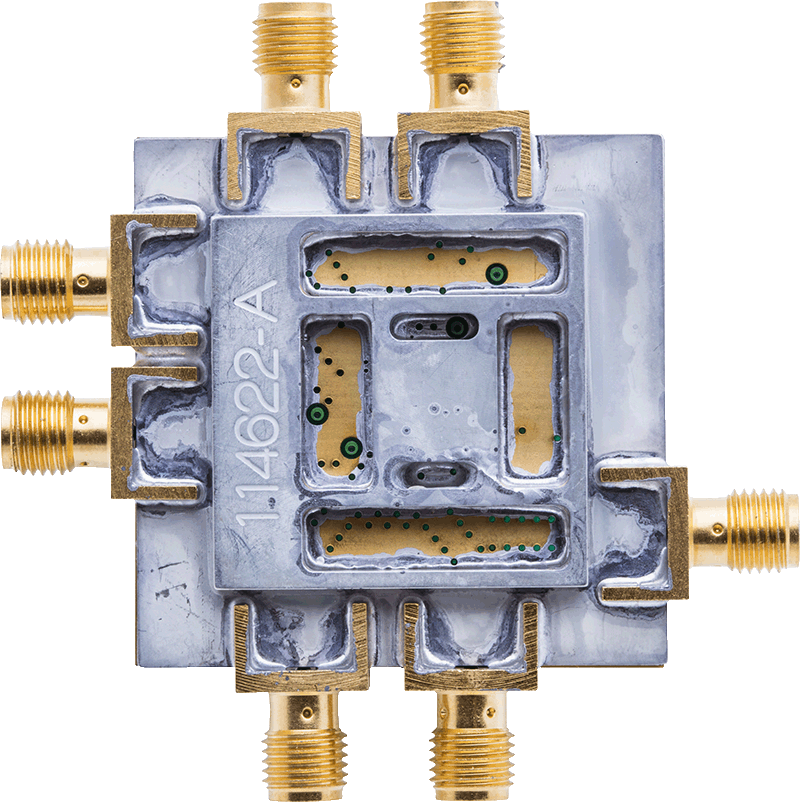

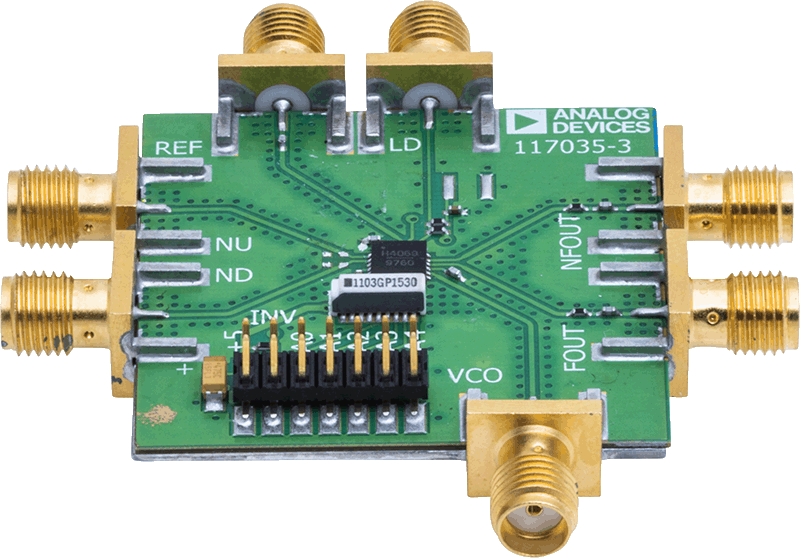

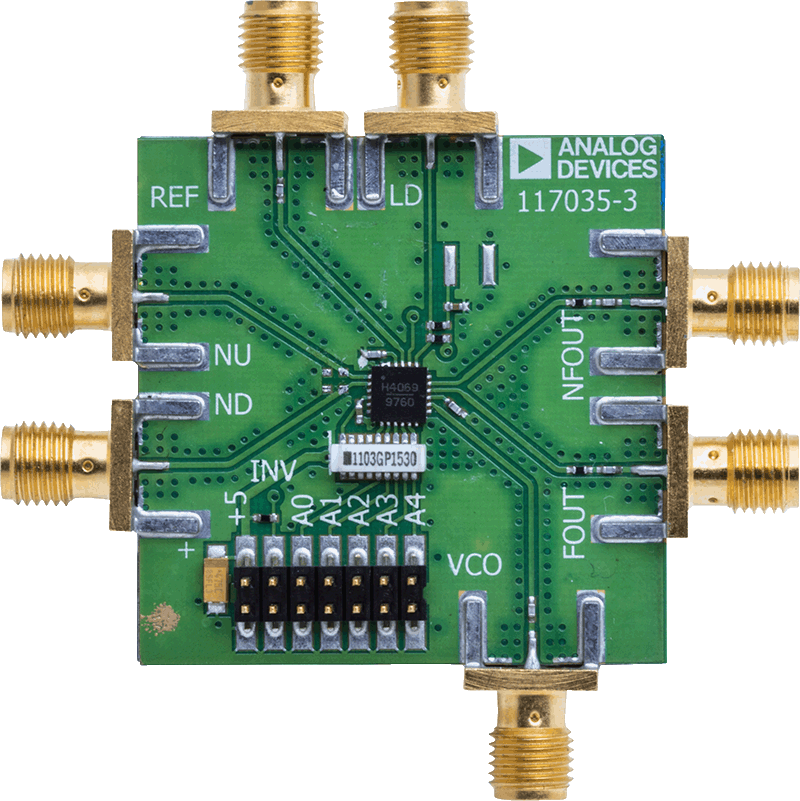

EVAL-HMC4069

HMC4069 Evaluation Board

zoom

EVAL-HMC4069

HMC4069 Evaluation Board

HMC4069 Evaluation Board

製品の詳細

The circuit board used in the application should use RF circuit design techniques. Signal lines should have 50 Ω impedance while the package ground leads and backside ground paddle should be connected directly to the ground plane similar to that shown on page 11 of the data sheet. A sufficient number of via holes should be used to connect the top and bottom ground planes.
