HMC1190A

フラクショナル N PLL および VCO 内蔵の広帯域高 IP3 デュアル・チャンネル・ダウンコンバータ、0.7 GHz ~ 3.8 GHz

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 外付けマッチング部品不要の広帯域動作
  • ハイサイドとローサイドの LO 注入動作
  • 高入力 IP3: +24 dBm
  • パワー変換ゲイン: 8.9 dB
  • 入力 P1dB: 11dBm
  • SSB ノイズ指数: 9 dB
  • チャンネル間アイソレーション: 55 dBc
  • ミキサーと PLL/VCO を個別にイネーブル/ディスエーブル
  • シングルエンドの RF 入力ポート
  • 最大値位相検出レート:
    100 MHz
  • 低位相ノイズ:
    帯域内で -110 dBc/Hz(代表値)
  • PLL FOM:
    -230 dBc/Hz(インテジャー・モード)、-227 dBc/Hz(フラクショナル・モード)
    内部 RMS ジッタ: <180 fs(1 kHz ~ 20 MHz)
  • LO低ノイズ・フロア: -165 dBc/Hz
  • ミキサーの低ノイズ・フロア: -161 dBc/Hz
  • VCO 内蔵
  • 外部 VCO 入力、差動 LO 出力
  • 精密周波数モード
  • 0 Hz のフラクショナル周波数誤差
  • RF 出力位相を設定可能
  • 出力位相同期周波数変更
  • 出力位相同期
  • LO 出力のミュート機能
  • 小型 6 mm × 6 mm リードレス QFN パッケージ

製品概要
show more Icon

HMC1190ALP6NE は、PLL と VCO を内蔵した高直線性広帯域デュアル・チャンネル・ダウンコンバータ・ミキサーで、小型、低消費電力設計を必要とするマルチスタンダード・レシーバー・アプリケーション用に最適化されています。内蔵の広帯域制限 LO アンプにより、HMC1190ALP6NE はセルラ/3G、LTE/WiMAX/4G などのアプリケーション用に 700 MHz ~ 3800 MHz というこれまでにない RF 帯域幅を実現できます。従来の狭帯域ダウンコンバータとは異なり、HMC1190ALP6NE は全ての RF 周波数でハイサイドとローサイドの両方の LO 注入に対応しています。RF と LO の入力ポートは内部で 50 Ω に整合しています。

HMC1190ALP6NE は、LO バランと RF バラン、IF アンプと LO アンプのイネーブル制御、および高直線性パッシブ・ミキサー・コアとのバイアス制御インターフェースを内蔵しています。バランスド・パッシブ・ミキサーと高直線性 IF アンプを組み合わせた構成により、LO-RF 間、LO-IF 間、RF-IF 間の優れたアイソレーションを実現しています。HMC1190ALP6NE は、9 dB の低いノイズ指数 と +24 dBm の高い IIP3 により、ほとんどの要求の厳しいアプリケーションに使用することができます。外部バイアス制御ピンにより、2.34 W(代表値)のもともと低い消費電力を最適化することができます。高速イネーブル制御インターフェースにより、TDD アプリケーションでの消費電力をさらに低減します。

また、外部 VCO 入力により、HMC1190ALP6NE を外部 VCO にロックし、MIMO アプリケーション用のカスケード LO アーキテクチャを実現することができます。2 つの独立したチャージ・ポンプ(CP)出力により、内部と外部の VCO のそれぞれに最適化したループ・フィルタを実現し、動作中に内部 VCO と外部 VCO をシームレスに切り替えることができます。RF 出力位相を設定可能であるため、位相をさらに調整して複数の HMC1190ALP6NE を同期させることで、スケーラブルな MIMO やビーム・フォーミング無線アーキテクチャを実現することができます。

その他の機能として、設定可能な LO 出力ミュート機能、HMC1190ALP6NE が周波数誤差 0 Hz のフラクショナル周波数を生成できるようにする精密周波数モード、出力信号の位相を変化させずに周波数を同期して変化させてデジタル・プリディストーション・ループの効率を向上させる機能などがあります。HMC1190ALP6NE は、RoHS 準拠の小型 6 mm x 6 mm リードレス QFN パッケージに収められています。

アプリケーション

  • マルチバンド/マルチスタンダード・セルラ BTS ダイバーシティ・レシーバー
  • GSM および 3G および LTE/WiMAX/4G
  • MIMO インフラストラクチャ・レシーバー
  • 広帯域無線受信器
  • マルチバンド基地局および中継器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
HMC1190ALP6NE
  • HTML
  • HTML
HMC1190ALP6NETR
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 29, 2018

- 18_0151

HMC1190A Data Sheet Specification Revision

7 28, 2022

- 22_0023

Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)

HMC1190ALP6NE

最終販売

HMC1190ALP6NETR

最終販売

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 29, 2018

- 18_0151

arrow down

HMC1190A Data Sheet Specification Revision

7 28, 2022

- 22_0023

arrow down

Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)

HMC1190ALP6NE

最終販売

HMC1190ALP6NETR

最終販売

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

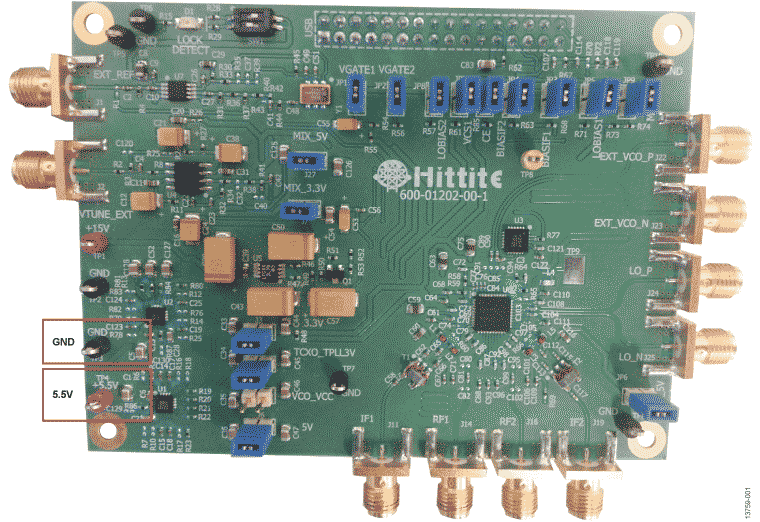

EVAL-HMC1190A

HMC1190A Evaluation Board and Kit

zoom

EVAL-HMC1190A

HMC1190A Evaluation Board and Kit

HMC1190A Evaluation Board and Kit

機能と利点

  • Edge mounted Subminiature Version A (SMA) connector provisions
  • Easy connection to test equipment and other circuits
  • On board LDOs create clean voltage levels for optimum functionality and reduce the necessary power supply connections to one
  • Easy access to various power pins via jumpers
  • Configurable external reference divider
  • Configurable on-board external VCO via the VTUNE EXT evaluation board connection port
  • Auxiliary PLL-VCO outputs
  • External VCO inputs

製品の詳細

This evaluation kit allows the user to communicate with the HMC1190ALP6NE, Dual-Channel Downconverter with integrated Fractional-N / Integer-N PLL & VCO. The HMC1190ALP6NE RF evaluation board has:

  • Bias pins to improve HMC1190ALP6NE performance according to user needs.
  • Differential external VCO input and an auxiliary Charge Pump output. These options allow user to use an external VCO for the LO input of the mixer.
  • Auxiliary differential LO output which allows user to use internal PLL/VCO of HMC1190ALP6NE, as a signal source up to 4100 MHz.
  • On-board VCXO (Voltage Controlled Crystal Oscillator), and a tiny PLL for better phase noise performance.
  • External reference input allows user to lock PLL/VCO of HMC1190ALP6NE to their system clock.
  • Loop filter components and power supply regulators creating a complete synthesizer test platform. The evaluation board can be re-configured for use with an external reference source.

The kit includes a USB interface board and software that generates a graphical user interface (GUI), allowing the user to:

  • Read from & write to all Synthesizer/PLL registers.
  • Observe all Synthesizer/PLL register states for programming & debugging
  • Program the output frequency of the Synthesizer/PLL
  • Reference Divider & Charge Pump Currents
  • Monitor the Lock Detect state
  • Save and recall Synthesizer/PLL configurations
  • Switch between fractional and integer modes
  • Scan the operating frequency range of the Synthesizer/PLL
  • Alternate between two frequencies using the “Frequency Hop” feature for settling time measurements
