DS4266

DDRクロックオシレータ

DDRメモリアプリケーション用、48%/52%の非常に厳しいデューティサイクル仕様で266MHzを提供

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • ジッタ:0.7psRMS以下(typ) (12kHz~20MHz)
  • LVDSまたはLVPECLの出力タイプ
  • 動作電圧:3.3V
  • 5.0mm x 3.2mm x 1.49mm、10ピンLCCCセラミックパッケージ
  • 動作温度範囲:-40℃~+85℃
  • 鉛フリー/RoHS準拠

表面実装型セラミック水晶発振器のDS4266は、マキシムの水晶発信器ファミリDS4-XOシリーズの1つです。DS4266は、安定した、低ジッタの、厳しいデューティサイクルクロックソースを必要とする高性能DDRメモリアプリケーションをサポートするために設計された、266MHzの水晶発振器です。デバイスは、経年劣化を含め±50ppm以内の全体的な精度および安定性を提供します。ジッタ性能は、通常12kHz~20MHzの帯域で0.7psRMS以内(typ)、デューティサイクル性能は48%/52%以上となっています。

DS4266の出力周波数は266MHzで、LVDSおよびLVPECLの出力タイプをサポートします。DS4266は、高性能シリコンゲルマニウム技術にとともに基本水晶を使用して構成されており、非常に低い位相ノイズおよび位相ジッタ性能を可能とします。デバイスは3.3V ±5%の電源で動作し、最大消費電流は100mAとなっています。

DS4266は、小型、5mm x 3.2mm x 1.49mmの10ピンLCCCセラミックパッケージで提供され、基板スペースが貴重なアプリケーションに最適です。

アプリケーション

  • DDRメモリクロックソース

DS4266
DDRクロックオシレータ

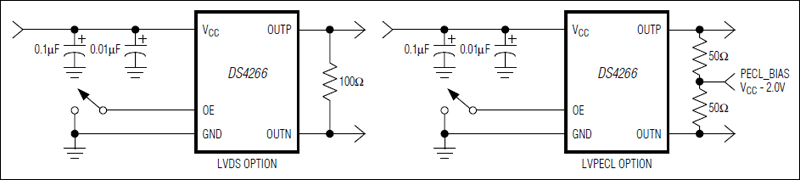

DS4266:標準動作回路
