製品概要

機能と利点

  • 相対容量は、クーロンカウンタとオープンセル電圧(OCV)バッテリモデルの組み合わせによって計算
  • 最初のサイクルでもローバッテリ状態を高精度で警告(学習サイクル不要)
  • 12ビットのバッテリ電圧測定
    • 精度:±10mV
    • 1.22mV LSB、0V~4.5Vの入力範囲
  • 11ビットの双方向電流測定
    • ダイナミックレンジ:25µV LSB、±51.2mV
    • 1.67mA LSB、±3.4A (RSNS = 15mΩ)
  • 電流積算測定の分解能
    • 範囲:±204.8mVh
    • ±13.65Ah (RSNS = 15mΩ)
  • 内部温度測定:
    • 精度:0.125℃ LSB、±3℃
  • 2種類の11ビット補助入力電圧測定
    • ±8 LSB精度、レシオメトリック入力によって電源精度の問題を解消
  • VOUT端子が抵抗分圧器を駆動し、消費電流を低減
  • 2線式インタフェース
  • 低消費電力
    • アクティブ電流:50µA (typ)、80µA (max)
    • スリープ電流:1µA (typ)、3µA (max)

製品概要

DS2786Bは、弛緩期後のオープン状態のセル電圧に基づき、充電式リチウムイオン(Li+)およびリLi+ポリマバッテリの残容量を推計します。このオープン電圧(OCV)を使って、ICに保存されたルックアップテーブルに基づき相対セル容量を判断します。この機能によって、バッテリパックの挿入直後に高精度の容量情報が得られます。中程度から高い放電レートの期間中は、OCVの測定が不可能のため、DS2786Bは相対容量推計の2次的手段としてクーロンカウントを用います。

残容量はセル電圧、電流、およびセル温度の情報とともに通知されます。これらの計算で使用されるセル特性およびアプリケーションパラメータは、内蔵EEPROMに保存されます。

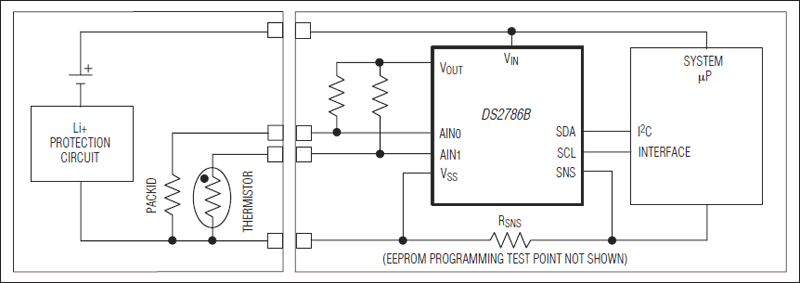

DS2786Bはポータブル機器のホスト側での使用を対象としていますが、バッテリパック内に実装することもできます。測定および推計容量データには、I²Cインタフェースを通じてアクセスします。温度データは、内蔵センサから取得可能です。パック識別抵抗およびパックサーミスタの抵抗値測定は、2つの補助入力によるレシオメトリック測定によってサポートされます。

DS2786Bはエクスポーズドパッド(EP)付き、鉛フリー10ピンTDFNパッケージ(3mm x 3mm)で提供されています。

アプリケーション

  • 3Gマルチメディア携帯電話
  • デジタルオーディオ(MP3)プレーヤー
  • デジタルスチルカメラ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
