DS2746

低コスト、レシオメトリックA/D入力、2線式バッテリモニタ

すべて表示 showmore-icon

バッテリ電流および電圧を測定し、サーミスタ、パックID、またはその他の電圧ソースのサンプリングに使用可能なレシオメトリック電圧入力を備えた2線式残量ゲージ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.78
機能
  • 14ビット、双方向電流測定
    • 6.25µV LSB、±51.2mVのダイナミックレンジ
    • 416.7µA LSB、±3.4Aのレンジ(RSNS = 15mΩ)
  • 電流積算レジスタの分解能
    • 6.25µVhr LSB、409.6mVhのレンジ
    • 417µAhr LSB、27.31Ahのレンジ
  • 11ビットのバッテリ電圧測定
    • 2.44mV LSB、0V~4.997Vの入力範囲
    • 精度:±10mV (3.6V入力時)
  • 2種類の11ビット補助入力電圧測定
    • レシオメトリック入力によって電源エラーを排除
    • VOUTが分圧器を駆動し、電力を低減
    • 精度:±8 LSB
  • 低消費電力:
    • アクティブ電流:70µA (typ)、100µA (max)
    • スリープ電流:1µA (typ)、3µA (max)
製品概要
show more Icon

DS2746は生産中ですが、新規プロジェクト用にはModelGauge m5 MAX17055残量ゲージを推奨しています。

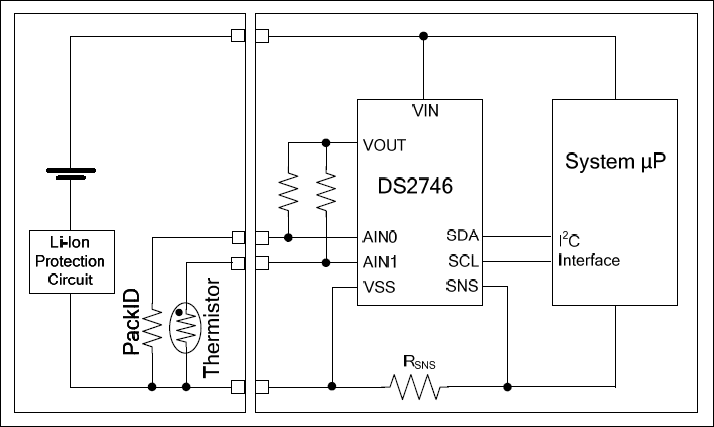

DS2746は、コスト重視のアプリケーションにおいてシステム側のバッテリ容量を監視します。電圧、双方向電流、および積算電流の測定データは、2線式インタフェースを通じてホストプロセッサに提供されます。オフセットバイアスおよびオフセットブランキング機能によって、クーロンカウンタの精度が大幅に向上します。また、DS2746は、パック識別抵抗、サーミスタ、またはその他の電圧源をサンプリングする2個の補助A/D入力を備えています。その結果は、電源電圧とのレシオメトリック比として報告され、電源に関するエラーが排除されます。DS2746は、測定中に限り、VOUT端子を通じて抵抗分圧器をイネーブルして、測定回路の総消費電力を低減します。システムが非アクティブの場合は、クーロンカウントを維持しながら、低電力のスリープモードで消費電流を低減します。3mm x 3mmの小型TDFNパッケージは、わずか9mm²の基板面積のみを使います。

アプリケーション

  • 2.5G/3G携帯電話
  • デジタルスチルおよびビデオカメラ
  • ハンドヘルドコンピュータおよび端末
  • PDA/スマートフォン

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS2746G+
  • HTML
  • HTML
DS2746G+T&R
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

DS2746G+

製造中

DS2746G+T&R

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

DS2746G+

製造中

DS2746G+T&R

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

DS2746EVKIT

DS2746の評価キット

zoom

DS2746EVKIT

DS2746の評価キット

DS2746の評価キット

機能と利点

  • レシオメトリックA/D入力の低コスト2線式バッテリモニタDS2746の性能を検証
    • 電圧測定
    • 電流測定
    • 電流積算
    • IDまたはサーミスタ読取り用のA/D入力測定
  • Windows XP®以下のオペレーティングシステムで動作するPCのUSBポートにインタフェース

製品の詳細

DS2746の評価キット(EVキット)は、レシオメトリックA/D入力の低コスト2線式バッテリモニタのDS2746の性能評価、ソフトウェア開発、およびプロトタイプ作成を容易にします。この評価ボードは、USBアダプタのDS9123OおよびRJ-11ケーブルを接続することによってPCとインタフェースします。.

個別の制御タブによって、ユーザは、全メモリ領域、全制御レジスタ、および全監視対象パラメータのリアルタイム更新にアクセスすることができます。また、ソフトウェアは、セルを経時監視するデータログ機能も内蔵しています。

また、この評価ボード回路は、DS2746が高精度でパラメータを測定できるように設計されています。キットのデモボードは、今後の改善によって変更されます。デモボード回路の詳細については、マキシムのウェブサイトjapan.maximintegrated.comをご参照ください。

アプリケーション

  • 2.5G/3G携帯電話
  • デジタルスチルおよびビデオカメラ
  • ハンドヘルドコンピュータおよび端末
  • PDA/スマートフォン
