DS2726

セルバランス機能内蔵、5~10セルLi+ (リチウムイオン)プロテクタ

すべて表示 showmore-icon

業界初、5~10セルLi+ (リチウムイオン)バッテリ用、セルバランス機能内蔵、完全プロテクタ

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 5~10セルLi+パックの完全保護
  • 5~10セル用に端子設定可能
  • 内蔵のセルバランス回路:最大300mAのシャント
  • ピンプログラマブルVOVスレッショルド
  • ピンプログラマブルなセルバランス電圧
  • 外付け抵抗によって過放電電流および短絡電流を設定
  • 外付けコンデンサによって過放電電流および短絡電流タイムアウト遅延を設定
  • 低消費電力:60µA (typ)
  • 低シャットダウン消費電力:5µA (typ)
  • 鉛フリー、7mm x 7mmの32ピンTQFNパッケージ
製品概要
show more Icon

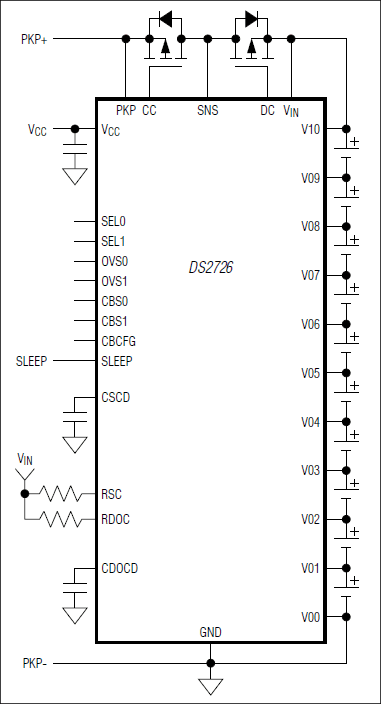

DS2726は、5~10セルLi+ (リチウムイオン)バッテリパックに完全な充電および放電保護を提供します。この保護回路は、過電圧および低電圧状態を検出するために、個別のセル電圧を監視します。放電過電流および短絡電流に対する保護は、外付け抵抗を使ってユーザ選択可能なスレッショルドで提供されます。pチャネル保護FETが、ハイサイドとして採用され、内蔵の10V FETドライバから駆動されます。セルバランスをイネーブルにすると、すべてのセルを確実に等しく充電することができます。

アプリケーション

  • 電動自転車
  • 家庭電化製品
  • パワーツール
