DS2502

1Kbアドオンリーメモリ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$1.89

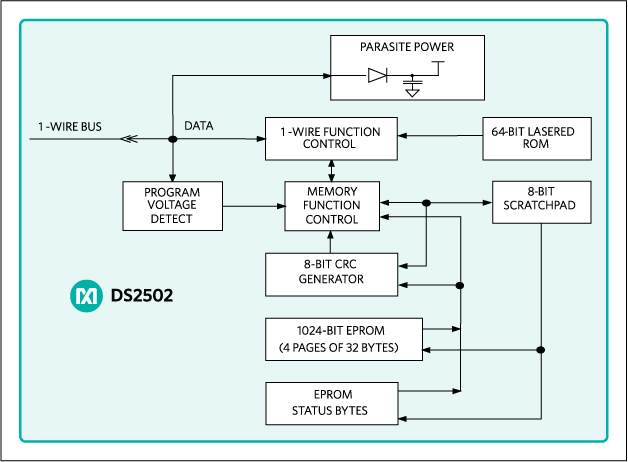

特長
  • Easily Add Traceability and Relevant Information to Any Individual System
    • 1k-Bit EPROM with Page-Level Write Protection and Guaranteed Unique 64-Bit ROM ID Chip for Absolute Traceability
    • 1024 Bits Electrically Programmable Read Only Memory (EPROM)
    • Unique, Factory-Lasered and Tested 64-Bit Registration Number (8-Bit Family Code + 48-Bit Serial Number + 8-Bit CRC Tester)
    • EPROM Partitioned into Four 256-Bit Pages for Randomly Accessing Packetized Data
    • Each Memory Page Can Be Permanently Write- Protected to Prevent Tampering
    • Device is an Add Only Memory Where Additional Data Can Be Programmed into EPROM Without Disturbing Existing Data
    • Architecture Allows Software to Patch Data by Superseding an Old Page in Favor of a Newly Programmed Page
    • 8-Bit Family Code Specifies DS2502 Communications Requirements to Reader
  • Minimalist 1-Wire Interface Lowers Cost and Interface Complexity
    • Reduces Control, Address, Data, Power, and Programming Signals to a Single Data Pin
    • Directly Connects to a Single Port Pin of a Microprocessor and Communicates at up to 16.3kb Per Second
    • Built-In Multidrop Controller Ensures Compatibility with Other 1-Wire Net Products o Presence Pulse Acknowledges When the Reader First Applies Voltage
    • Low Cost TO-92, SFN, or 8-Pin SO, SOT-23 (3 Pin), TSOC and WLP Surface Mount Package
  • Wide Voltage and Temperature Operating Ranges Provide Robust System Performance
    • Reads Over Voltage Range of 2.8V to 6.0V at -40°C to +85°C
    • Zero Standby Power Required
    • Programs at 11.5V to 12.0V from -40°C to +50°C

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$1.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS2502+
  • HTML
  • HTML
DS2502+T&R
  • HTML
  • HTML
DS2502P+
  • HTML
  • HTML
DS2502P+T&R
  • HTML
  • HTML
DS2502R+T&R
  • HTML
  • HTML
DS2502S+
  • HTML
  • HTML
DS2502S+T&R
  • HTML
  • HTML
DS2502X1+
  • HTML
  • HTML
DS2502X1+U
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 14, 2020

- 1998A

ASSEMBLY

DS2502+

製造中

DS2502+T&R

製造中

7 19, 2016

- 1594_AMENDED

ASSEMBLY

DS2502+

製造中

DS2502+T&R

製造中

DS2502P+

製造中

DS2502P+T&R

製造中

DS2502R+T&R

製造中

DS2502S+

製造中

DS2502S+T&R

製造中

2 4, 2015

- 1341_CANCELLATION

ASSEMBLY

DS2502R+T&R

製造中

5 22, 2018

- 1702N

ASSEMBLY

DS2502S+

製造中

DS2502S+T&R

製造中

10 14, 2016

- 1594D

ASSEMBLY

DS2502X1+

製造中

DS2502X1+U

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 14, 2020

- 1998A

arrow down

ASSEMBLY

DS2502+

製造中

DS2502+T&R

製造中

7 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

DS2502+

製造中

DS2502+T&R

製造中

DS2502P+

製造中

DS2502P+T&R

製造中

DS2502R+T&R

製造中

DS2502S+

製造中

DS2502S+T&R

製造中

2 4, 2015

- 1341_CANCELLATION

arrow down

ASSEMBLY

DS2502R+T&R

製造中

5 22, 2018

- 1702N

arrow down

ASSEMBLY

DS2502S+

製造中

DS2502S+T&R

製造中

10 14, 2016

- 1594D

arrow down

ASSEMBLY

DS2502X1+

製造中

DS2502X1+U

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 5

DS2502EVKIT

DS2502の評価キット

zoom

DS2502EVKIT

DS2502の評価キット

DS2502の評価キット

機能と利点

  • 1KbアドオンリーメモリのDS2502の性能を検証
    • 識別
    • EPROMメモリ
  • Windows OSで動作するPCのUSBポートにインタフェース

製品の詳細

DS2502の評価キットは、1KbアドオンリーメモリDS2502の性能評価、ソフトウェア開発、およびプロトタイプ作成を容易にします。この評価ボードは、USBアダプタのDS9123OおよびRJ-11ケーブル接続を通じてPCとインタフェースします。付属のCD-ROMには、すべてのWindowsオペレーティングシステムで動作可能な評価ソフトウェアとともに、関連する全データシートが収録されています。

個別の制御タブによって、ユーザは、1-Wireバスに接続されたすべてのDS2502にアクセスして、それらのデバイスの全てのメモリ位置にアクセスすることができます。

キットのデモボードは、今後の改善によって変更されます。デモボード回路の詳細については、DS2502KのCD-ROMの文書ディレクトリ内にある各ボードのデータシートを参照してください。

reference details image

DS9481R-3C7

USB-1-Wire/iButton 3.3Vアダプタ

zoom

DS9481R-3C7

USB-1-Wire/iButton 3.3Vアダプタ

USB-1-Wire/iButton 3.3Vアダプタ

機能と利点

  • Windows® 7、Windows Vista®、およびWindows XP®オペレーティングシステム用のド ライバサポート
  • ProlificのPL-2303HXD USB-UARTブリッジICの使用によって、仮想PC COMポートとしてエミュレート
  • DS2480B 1-Wireラインドライバ機能をエミュレート
  • 外部電源を使用せずに1-Wire OTP/EPROMプログラミングを提供(OWに12V、PULSEに7V)
  • 1-Wire/iButtonデバイスに対する3.3V読取り/書込み動作
  • DS9120ソケットアダプタなどの標準接続アクセサリ用のRJ11インタフェース
  • 標準およびオーバードライブ1-Wire通信をサポート
  • 3.3Vへのストロングプルアップを提供
  • USB 2.0規格に完全準拠
  • Windows XP認定ロゴドライバ

製品の詳細

DS9481Rは、1-Wireデバイスとの容易なPC接続用のUSB-1-Wireアダプタです。このアダプタは、RJ11コネクタに3.3VデータI/Oレベルをサポートするすべての1-WireおよびiButtonデバイスと通信するための信号を供給します。また、このアダプタは1-Wire/iButton EEPROMとワンタイムプログラマブル(OTP)/EPROMデバイスをプログラムするためのサポートとシグナリングも提供します。完全なハードウェアソリューションを提供するために、DS9481RはソケットアダプタのDS9120とともに使用して、1-Wireスレーブデバイス用の1-Wire PCプログラマを容易に作成することができます(詳細についてはお問い合わせください)。iButton用の等価スレーブハードウェアソリューションはDS1402D-DR8です。

DS9120P

1-Wireデバイス評価用ソケットボード

zoom

DS9120P

1-Wireデバイス評価用ソケットボード

1-Wireデバイス評価用ソケットボード

機能と利点

  • DS9481R USB-1-Wireアダプタに完全対応
  • 簡便なテストポイントを内蔵
  • ジャンパ切断/接続機能
  • RJ11 1-Wireインタフェース規格に適合
  • 多種のOTP EPROMプログラミング用の接続内蔵

製品の詳細

ソケットボードファミリのDS9120は、使いやすいPC環境での1-Wire®製品の評価および動作に必要なハードウェア接続を提供するRJ11-ソケットボードです。また、これらのソケットボードはUSB-1-WireアダプタのDS9481Rとともに容易に使用し、1-Wire EEPROMおよびワンタイムプログラマブル(OTP)/EPROMデバイス用の1-Wire PCプログラマを構築することができます。

DS9120Q

1-Wireデバイス評価用ソケットボード

zoom

DS9120Q

1-Wireデバイス評価用ソケットボード

1-Wireデバイス評価用ソケットボード

機能と利点

  • DS9481R USB-1-Wireアダプタに完全対応
  • 簡便なテストポイントを内蔵
  • ジャンパ切断/接続機能
  • RJ11 1-Wireインタフェース規格に適合
  • 多種のOTP EPROMプログラミング用の接続内蔵

製品の詳細

ソケットボードファミリのDS9120は、使いやすいPC環境での1-Wire®製品の評価および動作に必要なハードウェア接続を提供するRJ11-ソケットボードです。また、これらのソケットボードはUSB-1-WireアダプタのDS9481Rとともに容易に使用し、1-Wire EEPROMおよびワンタイムプログラマブル(OTP)/EPROMデバイス用の1-Wire PCプログラマを構築することができます。

DS9120

1-Wireデバイス評価用ソケットボード

zoom

DS9120

1-Wireデバイス評価用ソケットボード

1-Wireデバイス評価用ソケットボード

機能と利点

  • DS9481R USB-1-Wireアダプタに完全対応
  • 簡便なテストポイントを内蔵
  • ジャンパ切断/接続機能
  • RJ11 1-Wireインタフェース規格に適合
  • 多種のOTP EPROMプログラミング用の接続内蔵

製品の詳細

ソケットボードファミリのDS9120は、使いやすいPC環境での1-Wire®製品の評価および動作に必要なハードウェア接続を提供するRJ11-ソケットボードです。また、これらのソケットボードはUSB-1-WireアダプタのDS9481Rとともに容易に使用し、1-Wire EEPROMおよびワンタイムプログラマブル(OTP)/EPROMデバイス用の1-Wire PCプログラマを構築することができます。
