DS21Q59

E1クワッドトランシーバ

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 完全なE1 (CEPT) PCM-30/ISDN-PRIトランシーバ
  • DS21Q50とピンコンパチブル
  • 長距離と短距離ラインインタフェース
  • 水晶振動子不要の32ビットまたは128ビットジッタアッテネータ
  • FAS、CAS、およびCRC4の各形式のフレーム
  • CAS/CCS信号をサポート
  • 4MHz/8MHz/16MHzクロックシンセサイザ
  • クロックソースが失われると自動的にソースを切り替えるフレキシブルなシステムクロック
  • 受信側の2フレームエラスティックストアスリップバッファ
  • 最大16.384MHzのインタリーブPCMバス動作
  • 設定可能なパラレルおよびシリアルポート動作
  • リモートアラームとAISアラームの検出と生成
  • 完全に独立した送信機能と受信機能
  • 4個の独立したループバック機能
  • PRBSパターン生成/検出/エラーカウンティング
  • 3.3V低電力CMOS
  • バイポーラ/コード違反、CRC4コードワードエラー、FASワードエラー、Eビット用大容量カウンタ
  • ユーザ設定可能な8個の補助出力ピン
  • 100ピン(14mm) LQFPパッケージ
製品概要
show more Icon

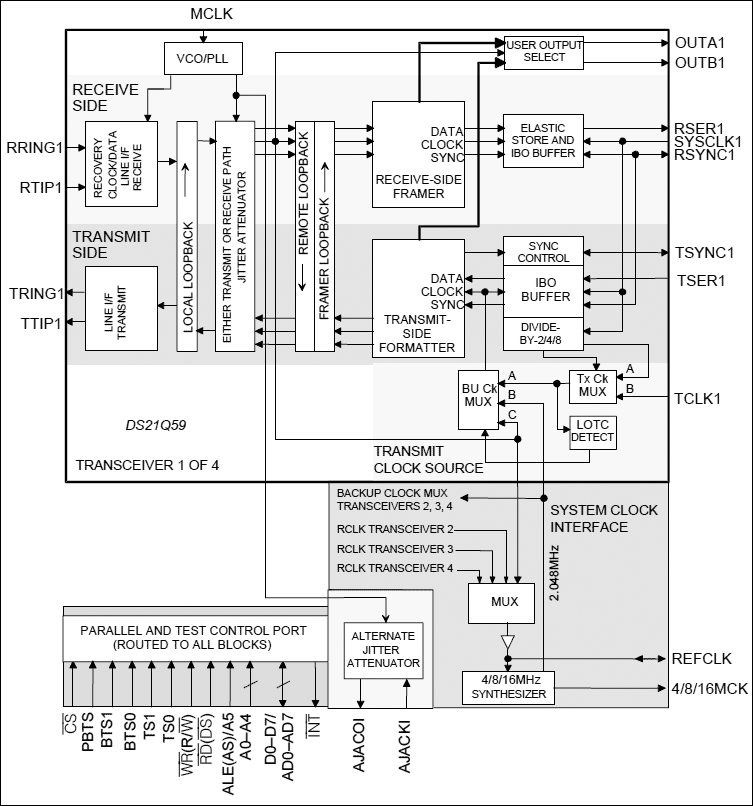

E1クワッドトランシーバのDS21Q59は、4個のE1ラインへの接続に必要な機能のすべてを備えています。DS21Q59は、DS21Q50の直接置換品で、信号アクセス機能が追加され、割込み処理が改善されています。このデバイスは、ラインインタフェースユニット、フレーマ、およびTDMバックプレーンインタフェースで構成され、Intel社またはMotorola社バス動作用またはシリアルポート動作用に設定された8ビットパラレルポートから制御されます。

アプリケーション

  • DSLAMバックプレーン
  • IMAおよびWAN機器
  • ルータ/スイッチ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

DS21Q58

E1クワッドトランシーバ

zoom

DS21Q58

E1クワッドトランシーバ

E1クワッドトランシーバ

機能と利点

  • Four Complete E1 (CEPT) PCM-30/ISDN-PRI Transceivers
  • Pin Compatible with the DS21Q50 and DS21Q59
  • Short-Haul Line Interfaces
  • 32-Bit or 128-Bit Crystal-Less Jitter Attenuator
  • Frames to FAS, CAS, and CRC4 Formats
  • CAS/CCS Signaling Support
  • 4MHz/8MHz/16MHz Clock Synthesizer
  • Flexible System Clock with Automatic Source Switching on Loss-of-Clock Source
  • Two-Frame Elastic-Store Slip Buffer on the Receive Side
  • Interleaving PCM Bus Operation Up to 16.384MHz
  • Configurable Parallel and Serial Port Operation
  • Detects and Generates Remote and AIS Alarms
  • Fully Independent Transmit and Receive Functionality
  • Four Separate Loopback Functions
  • PRBS Generation/Detection/Error Counting
  • 3.3V Low-Power CMOS
  • Large Counters for Bipolar and Code Violations, CRC4 Codeword Errors, FAS Word Errors, and E Bits
  • Eight Additional User-Configurable Output Pins
  • 100-Pin (14mm x 14mm) LQFP Package

製品の詳細

アプリケーション

  • アッド/ドロップマルチプレクサ
  • 電話局設備
  • 顧客宅内機器
  • DSLAMバックプレーン
  • IMA
  • ラインカード
  • PBX
  • ルータ/スイッチ
  • ルータ/スイッチ
  • タイミングシステム
  • WANインタフェース
