製品情報

  • 電源をデータラインから供給(パラサイトパワー)：ローカル電源不要
  • 精度：±2℃ (-10℃～+85℃)
  • 測定温度範囲：-55℃～+100℃ (-67°F～+212°F)
  • 9～12ビットの分解能(ユーザ設定可能)
  • 1-Wireインタフェースが必要とする通信用ポートピンは1つのみ
  • 簡素化された分散型温度検出用のマルチドロップ機能
  • 64ビットの固有かつ不変の電子シリアルナンバ
  • ユーザ定義の不揮発性アラーム設定値を備えたアラーム機能
  • 750ms (max)以内で温度を12ビットディジタルワードに変換
  • 温度測定用の外付け部品が不要
  • リモート検出アプリケーション(温度プローブなど)に最適
  • 3ピンTO-92パッケージ

DS1822-PARは、-10℃～+85℃の範囲での精度が±2℃のディジタルサーモメータで、動作温度範囲は-55℃～＋100℃です。データは、1-Wire®シリアルバスにより2の補数形式で読み出され、分解能は9～12ビット(ユーザプログラマブル)です。

DS1822-PARは、DS1822のパラサイトパワー専用バージョンで、温度プローブなどのリモート検出アプリケーションに最適です。パラサイトパワーを利用すると、電源が1-Wireバスから直接得られるので、ローカル電源が不要となります。DS1822-PARでは、VDDの接続が不要なため、パラサイトパワーのアプリケーションでDS1822を使用した場合に比べて構成が簡単です。DS1822をパラサイトパワーモードで動作させるにはVDDをグランドに接続する必要があります。

DS1822-PARには、内蔵EEPROMに保存されている、上限温度(TH)と下限温度(TL)のユーザプログラマブルな設定点を備えた、サーモスタット機能があります。各DS1822-PARには固有かつ不変の64ビットシリコンシリアルナンバがあり、これはセンサのバスアドレスとして使用されます。これにより、複数のDS1822-PARデバイスが同一の1-Wireバス上で共存できます。

DS1822-PARは、3ピンTO-92パッケージで提供されます。±0.5%の高精度DS18B20-PARもあり、DS1822-PARとはソフトウェアコンパチブルです。

アプリケーション

  • 遠隔検出アプリケーション
DS1822-PAR
エコノパラサイトパワー・デジタルサーモメータ

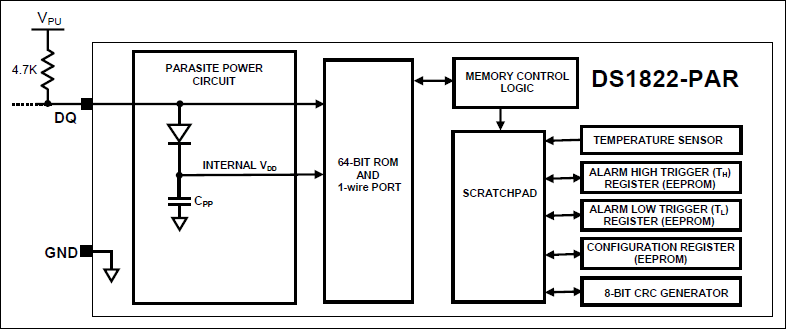

DS1822-PAR：ブロックダイアグラム
