DS1124

5.0V 8ビットプログラマブルタイミング素子

すべて表示 showmore-icon

より高い解像度のディスプレイを実現、大型LCD TVでの水平同期(HSYNC)パルスの遅延に最適

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.05
特長
  • ステップサイズ:0.25ns
  • 前縁および後縁で高精度
  • CMOS/TTLコンパチブル
  • 信号を1周期以上遅延可能
  • 3線式シリアルインタフェースによる設定
  • 単一電源:5.0V
  • 10ピンµSOPパッケージ
製品概要
show more Icon

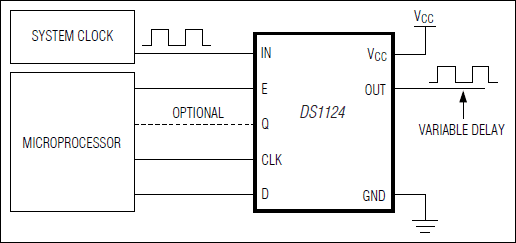

DS1124は、DS1021~25と機能的に類似した8ビットのプログラマブルなタイミング素子です。256段階の遅延間隔を、3線式シリアルインタフェースを通じて設定します。0.25nsステップサイズでDS1124は、±3nsの積分非直線性(INL)で20ns~84nsの遅延時間を提供することができます。

アプリケーション

  • デジタル試験装置
  • デジタルビデオプロジェクション
  • LCDテレビ
  • 信号発生器およびアナライザ
  • テレコム
