特長
- デュアル出力を持つ低コスト、低周波のEconOscillator
- 出荷時設定済み
- 0.25Hz~1.048MHzの範囲で個別に設定可能な出力周波数
- 単一電源動作:2.7V~5.5V
- 外付けタイミング部品不要
- 個別の出力イネーブル
- CMOS/TTL対応出力
- 発振器出力は16mAのシンクが可能で、LEDを直接駆動可能
- 周期的な割込みの発生からマイクロプロセッサを解放
- 低消費電力
- 動作温度範囲:-40℃~+85℃
- 温度ドリフト:±100ppm/℃ (max)

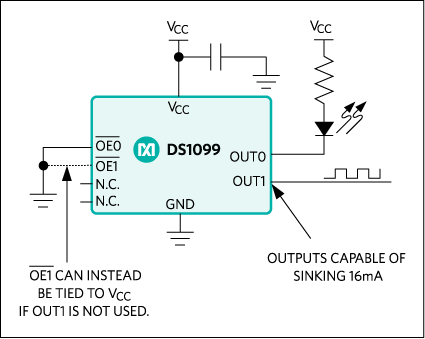

DS1099は、周波数0.25Hz~1.048MHzの2つの方形波出力を生成する低コスト、低電力、低周波シリコン発振器です。各出力イネーブルによって、両出力を個別にイネーブルまたはディセーブルすることができます。両出力は16mAをシンク可能で、発光ダイオード(LED)や他の外部回路と直接インタフェースすることができます。DS1099は広い電源電圧範囲で動作するため、3Vおよび5Vシステムに適しています。この製品はカスタム設定およびキャリブレーション済みで出荷されるため、エンドアプリケーションにそのままで、実装することができます。
カスタム周波数や要件についてはお問い合わせください。
アプリケーション
- 民生用電気機器
- フラッシュLEDステータスインジケータ
- プリンタ
- サーバ
- スイッチモード電源
