機能
  • ユーザプログラマブル周波数シンセサイザ
  • 4.1kHz~66MHzの範囲でプログラマブル
  • 2つの同期出力
  • 基準発振器出力:4.13MHz~66MHz
  • 主発振器出力:4.1kHz~66MHz
  • 3.0V~3.6Vの単一電源
  • 3つの分解能オプション
  • 2線式シリアルインタフェース
  • 絶対精度:0.75%
  • 不揮発性(NV)周波数設定値
  • 外付けタイミング部品不要
  • パワーダウンモード
  • 追加の詳細
    show more Icon

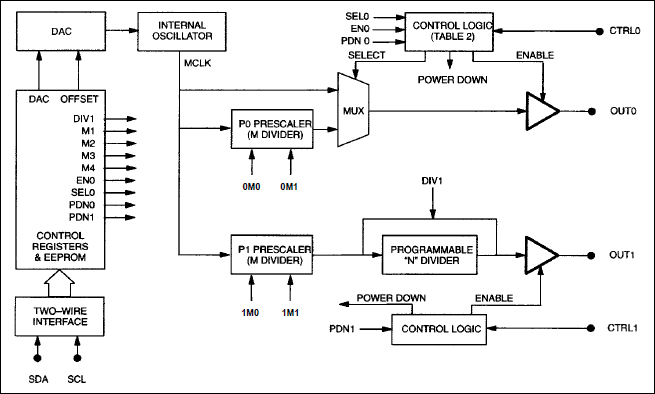

    DS1085Lは、外付けのタイミング部品不要の2出力周波数シンセサイザです。これは、スタンドアロン発振器、またはダイナミックにプログラムされたプロセッサ制御の周辺装置として利用できます。内部のマスタ発振器は33MHz~66MHzにプログラムでき、分解能として5kHz、12.5kHz、25kHzの3つのオプションがあります。プログラマブル3ビットプリスケーラ(1、2、4、または8で分周)により、マスタから4.13MHz~66MHzの基準発振器出力(OUT0)を発生させることができます。もう1つの独立したプリスケーラと1~1025分周器により、4.1kHz~66MHzの主発振器出力(OUT1)を発生させることができます。2つの出力は、マスタと同期していますが、独立にプログラムできます。プログラム可能なマスタ発振器、プリスケーラ、および分周器を組み合わせると、ユーザが指定する周波数を数千種類発生させることができます。マスタ発振器、プリスケーラ、および分周器はすべて、その設定値が不揮発性(NV) (EEPROM)メモリに記憶され、電源投入時にデフォルト値を供給してスタンドアロン発振器として使用できるようになります。2線式シリアルインタフェースは、マスタ発振器、プリスケーラ(P0とP1)、および分周器(N)のインサーキットプログラミングを素早くできます。こうして周波数が必要に応じて自由に変更できますが、固定周波数のアプリケーションの場合は工場でプログラムされた値やユーザがプログラムした値を用いてDS1085Lを使用できます。

    外部制御入力のCTRL1とCTRL0は、2つの発振器出力をイネーブルまたはディセーブルします。両出力は、出力がイネーブルにされたときと、イネーブル信号から最初の出力遷移までの一定時間の間で、出力グリッチを発生させない同期イネーブルが特長です。さらに、マスタ発振器をディセーブルするようにこれらの入力を設定して、消費電力を重視するアプリケーションに対してデバイスを低電力モードにできます。

    アプリケーション

    • ケーブルモデム
    • 携帯電話
    • コンピュータ周辺装置
    • コピー機
    • PC
    • プリンタ

    質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    評価用キット

    評価用キット 1

    DS1070_EVKIT

    オシレータの評価キット

    zoom

    DS1070_EVKIT

    オシレータの評価キット

    オシレータの評価キット

    機能と利点

    • DS1077(L)、DS1085(L)、DS1086(L)、およびDS1087(L)のレジスタのプログラミングと読取り
    • 搭載した設定計算器が所望の周波数に必要な設定値を算出
    • Win95/WinNT 4.0対応のソフトウェア
    • 8ピンµSOPおよび8ピンSOデバイス用ZIFソケット
    • 動作電圧:2.7V~5.5V

    製品の詳細

    EconOscillatorプログラミングキットのDS1070Kは、ダラスセミコンダクタの2線式EconOscillator™製品の評価および新規設計の試作用にプログラミングするための総合ハードウェア/ソフトウェアソリューションです。このキットは、DS1077(L)、DS1085(L)、DS1086(L)、およびDS1087(L)に対応しています。
