DS1085

EconOscillator周波数シンセサイザ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.2)

PDF

1 1, 1900 ellipse 日本語

DS1085: EconOscillator周波数シンセサイザ Data Sheet

データシートご利用上の注意
PDFファイルを開く external-link 351.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 5
1Ku当たりの価格 最低価格：$4.54
特長
  • ユーザプログラマブル周波数シンセサイザ
  • 8.1kHz～133MHzの範囲でプログラマブル
  • 2つの同期出力
  • 基準発振器出力：8.2MHz～133MHz
  • 主発振器出力：8.1kHz～133MHz
  • 3つの分解能オプション
  • 2線式シリアルインタフェース
  • 絶対精度：0.75%
  • 不揮発性(NV)メモリ周波数設定値
  • 5Vの単一電源
  • 外付けタイミング部品不要
  • パワーダウンモード
    • 製品概要
    show more Icon

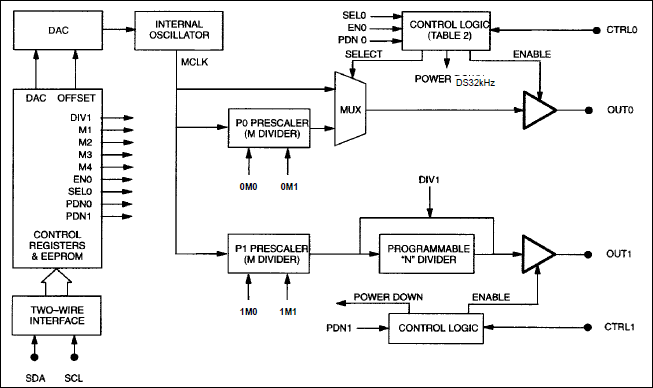

    DS1085は、外付けのタイミング不要の2出力周波数シンセサイザです。これは、スタンドアロン発振器、またはダイナミックにプログラムされたプロセッサ制御の周辺装置として利用できます。内部のマスタ発振器は66MHz～133MHzにプログラムでき、分解能として10kHz、25kHz、50kHzの3つのオプションがあります。プログラマブル3ビットプリスケーラ(1、2、4、または8で分周)により、マスタから8.2MHz～133MHzの基準発振器出力(OUT0)を発生させることができます。もう1つの独立したプリスケーラと1～1025分周器により、8.1kHz～133MHzの主発振器出力(OUT1)を発生させることができます。2つの出力は、マスタと同期していますが、独立にプログラムできます。プログラム可能な、マスタ発振器、プリスケーラ、および分周器を組み合わせて、ユーザが指定する周波数を数千種類発生させることができます。マスタ発振器、プリスケーラ、および分周器は、その設定値がすべて不揮発性(NV) (EEPROM)メモリに記憶され、電源投入時にデフォルト値を供給しスタンドアロン発振器として使用できるようになります。2線式シリアルインタフェースを使用すると、マスタ発振器、プリスケーラ(P0とP1)、および分周器(N)のインサーキットプログラミングを素早くできます。こうして周波数が必要に応じて自由に変更できますが、固定周波数のアプリケーションの場合は工場でプログラムされた値やユーザがプログラムした値を用いてDS1085を使用することもできます。

    アプリケーション

    • ケーブルモデム
    • 携帯電話
    • コンピュータ周辺装置
    • コピー機
    • PC
    • プリンタ
    Show More Arrow image
    file データシートを表示 (Rev.2)
    Documentation すべてのドキュメントを表示

    質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問（FAQ）

    ご購入＆ご注文に関するFAQ
    製品モデル 5
    1Ku当たりの価格 最低価格：$4.54
